Инженерные машины

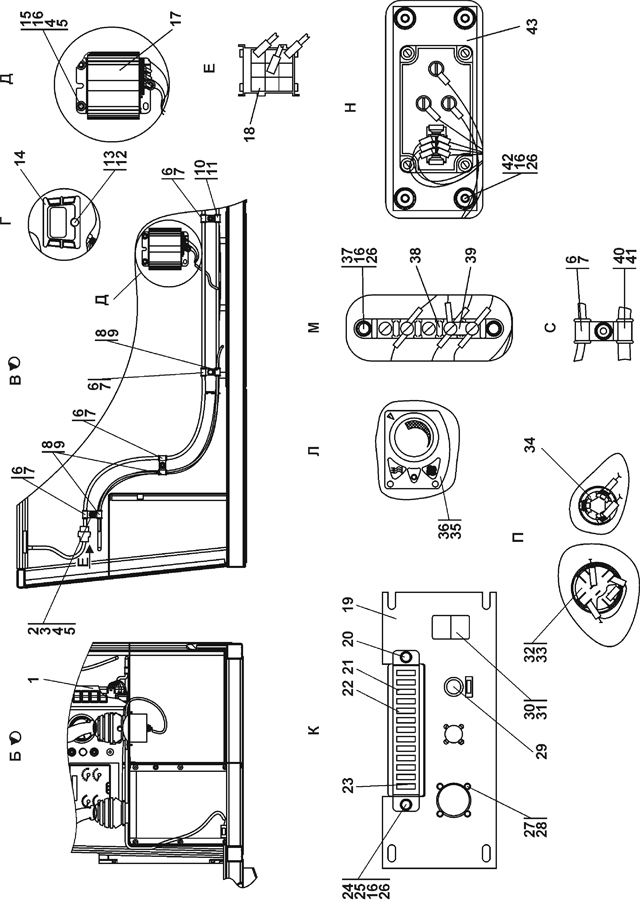

Электрооборудование пола кабины


№ п/п	Наименование	Код детали	УХЛ	Т	У
1	Щиток приборов	1526-10-109СП(SP)	1	0	1
1	Щиток приборов	1526-10-109-20СП(SP)	0	1	0
2	Болт М8-6g?16 ГОСТ 7796-70	-	10	10	10
3	Шайба 8Т ГОСТ 6402-70	-	10	10	10
4	Шайба 8 ГОСТ 11371-78 (допускается замена на поз.5)	31 0150	13	0	13
4	Шайба 8 ГОСТ 11371-78	31 0150-20	0	13	0
5	Шайба 8 ГОСТ 11371-78 (допускается замена на поз.4)	-	13	13	13
6	Прокладка	700-40-6684-07	5	-	5
7	Хомутик	41 5090	5	-	5
8	Прокладка	700-40-6684-02	3	3	3
9	Хомутик	41 5320	3	3	3
10	Прокладка	700-40-6684-03	4	4	4
11	Хомутик	700-41-2548	4	4	4
12	Фиксирующий винт	-	1	-	1
13	Крышка	-	1	-	1
14	Устройство управления «Easy Start» 22 1100032 88000	-	1	-	1
15	Болт М8-6g?35 ГОСТ 7796-70	-	3	3	3
16	Шайба 6Т ГОСТ 6402-70	-	21	21	21
17	Преобразователь напряжения ПН24/125 РИВП 453741.006 ТУ	-	1	1	1
18	Колодка штыревая	-	1	-	1
19	Панель	1526-10-2	1	0	1
19	Панель	1526-10-2-20	0	1	0
20	Блок предохранителей 41372200-09 ТУ 37.469.027-98	45 7373 1694	1	1	1
21	Предохранитель 25 А 355.3722 ТУ 37.469.013-95	45 7373 1528 00	2	2	2
22	Предохранитель 20 А 354.3722 ТУ 37.469.013-95	45 7373 1527 00	3	1	3
23	Предохранитель 10 А 352.3722 ТУ 37.469.013-95	45 7373 1525 00	8	7	8
24	Винт В.М6-6g?22 ГОСТ 17473-80	-	2	2	2
25	Гайка М6 ГОСТ 5915-70	-	6	6	6
26	Шайба 6 ГОСТ 11371-78	31 0110	24	0	24
26	Шайба 6 ГОСТ 11371-78	31 0110-20	0	24	0
27	Шайба 4 ГОСТ 11371-78	31 0050	4	0	4
27	Шайба 4 ГОСТ 11371-78	31 0050-20	0	4	0
28	Винт 4?16 ОСТ 37.001.187-81	45 9632 1017	4	4	4
29	Розетка штепсельная ПС-500	-	1	1	1
30	Переключатель П147-02.17 ТУ 37.003.701-75	-	1	1	1
31	Рамка выключателей 60.3710116-08	-	1	1	1
32	Выключатель стартера и приборов ВК 353 ТУ 37.003.529-77	45 7373 4267	1	0	0
32	Выключатель стартера и приборов ВК 353 Э ТУ 37.003.529-77	45 7373 4268	0	0	1
32	Выключатель стартера и приборов ВК 353 Т ТУ 37.003.529-77	45 7373 4269	0	1	0
33	Гайка 157.000	-	1	1	1
34	Выключатель кнопочный Ф53710.000 ТУ	-	1	1	1
35	Шуруп 2-3?25.019 ГОСТ 1144-80	-	1	-	1
36	Мини-регулятор	-	1	-	1
37	Болт М6-6g?20 ГОСТ 7798-70	-	2	2	2
38	Панель соединительная 17.3723.000 ТУ 37.003.1358-93	-	1	1	1
39	Шинка	2706-10-1	1	0	1
39	Шинка	2706-10-1-20	0	1	0
40	Прокладка	700-40-6684-04	4	4	4
41	Хомутик	41 5204	2	2	2
42	Болт М6-6g?16 ГОСТ 7798-70	-	8	8	8
43	Панель	4006-10-114СП(SP)	1	0	1
43	Панель	4006-10-114-20СП(SP)	0	1	0
