| № п/п | Наименование | Код детали | ||||

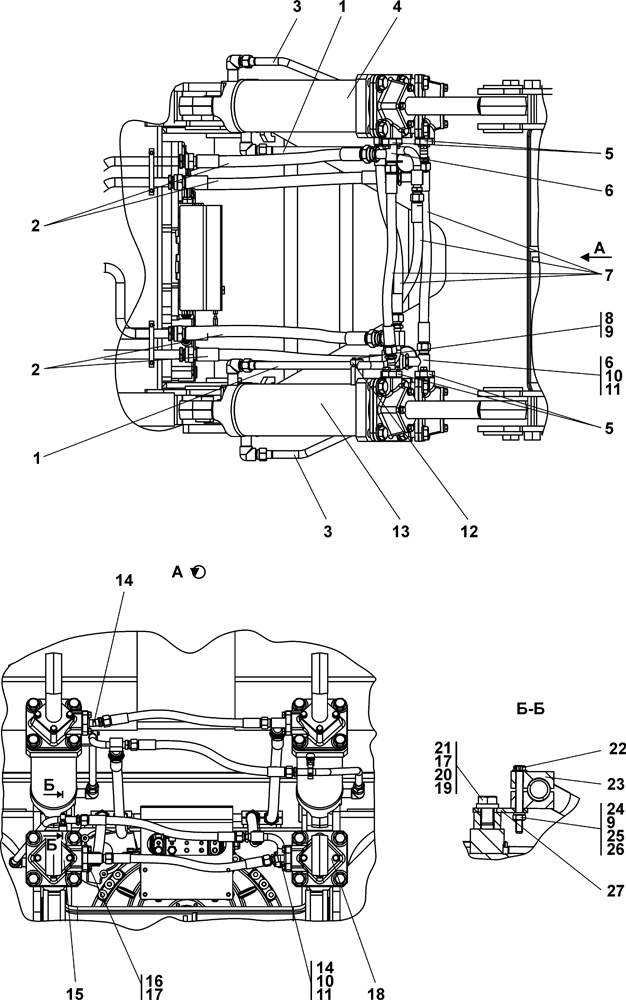

| 0 | Гидросистема рыхлительного оборудования | 012001-97-500СП(SP) | ||||
| 0 | Гидросистема рыхлительного оборудования | 012001-97-500-20СП | ||||
| 1 | Трубопровод | 012001-97-514СП(SP) | ||||
| 1 | Трубопровод | 012001-97-514-20СП | ||||
| 2 | Рукав d25 | 700-46-2112-14СП(SP) | ||||
| 2 | Рукав d25 | 700-46-2112-14-20СП | ||||
| 3 | Трубопровод | 012001-97-515СП(SP) | ||||
| 3 | Трубопровод | 012001-97-515-20СП | ||||
| 4 | Гидроцилиндр d160 | 011501-97-502-05СП | ||||
| 4 | Гидроцилиндр d160 | 011501-97-502-05-20СП | ||||
| 5 | Фланец | 012001-97-564 | ||||
| 5 | Фланец | 012001-97-564-20 | ||||
| 6 | Трубопровод | 012001-97-512СП(SP) | ||||
| 6 | Трубопровод | 012001-97-512-20СП | ||||
| 7 | Рукав d20 | 011101-97-509-12СП | ||||
| 7 | Рукав d20 | 011101-97-509-12-20СП | ||||
| 8 | Болт М8-6g?40 ГОСТ 7795-70 | - | ||||
| 9 | Шайба 8Т ГОСТ 6402-70 | - | ||||
| 10 | Кольцо защитное | 2501-98-550 | ||||
| 11 | Кольцо 032-038-36-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 12 | Бугель | 2501-98-501 | ||||
| 12 | Бугель | 2501-98-501-20 | ||||
| 13 | Гидроцилиндр d160 | 011501-97-502-03СП | ||||
| 13 | Гидроцилиндр d160 | 011501-97-502-03-20СП | ||||
| 14 | Трубопровод | 012001-97-513СП(SP) | ||||
| 14 | Трубопровод | 012001-97-513-20СП | ||||
| 15 | Гидроцилиндр d160 | 011501-97-502-06СП | ||||
| 15 | Гидроцилиндр d160 | 011501-97-502-06-20СП | ||||
| 16 | Болт М16?1,5-6g?45 ГОСТ 7796-70 | 28 0544 | ||||
| 16 | Болт М16?1,5-6g?45 ГОСТ 7796-70 | 28 0544-20 | ||||
| 17 | Шайба 16 ОТ ГОСТ 6402-70 | - | ||||
| 18 | Гидроцилиндр d160 | 011501-97-502-02СП | ||||
| 18 | Гидроцилиндр d160 | 011501-97-502-02-20СП | ||||
| 19 | Шайба 16 ГОСТ 11371-78 (допускается замена на поз.20) | 31 0270 | ||||
| 19 | Шайба 8 ГОСТ 11371-78 | 31 0270-20 | ||||
| 20 | Шайба 16 ГОСТ 11371-78 (допускается замена на поз.19) | - | ||||
| 21 | Болт М16?1,5-6g?25 ГОСТ 7796-70 | 28 0515 | ||||
| 21 | Болт М16?1,5-6g?25 ГОСТ 7796-70 | 28 0515-20 | ||||
| 22 | Болт М8-6g?75 ГОСТ 7796-70 | 28 0166 | ||||
| 22 | Болт М8-6g?75 ГОСТ 7796-70 | 28 0166-20 | ||||
| 23 | Бугель | 2501-98-593 | ||||
| 23 | Бугель | 2501-98-593-20 | ||||
| 24 | Гайка М8 ГОСТ 5915-70 | - | ||||
| 25 | Шайба 8 ГОСТ 11371-78 (допускается замена на поз.26) | - | ||||
| 26 | Шайба 8 ГОСТ 11371-78 (допускается замена на поз.25) | 31 0150 | ||||
| 26 | Шайба 8 ГОСТ 11371-78 | 31 0150-20 | ||||
| 27 | Планка | 012001-97-587 | ||||
| 27 | Планка | 012001-97-587-20 | ||||
