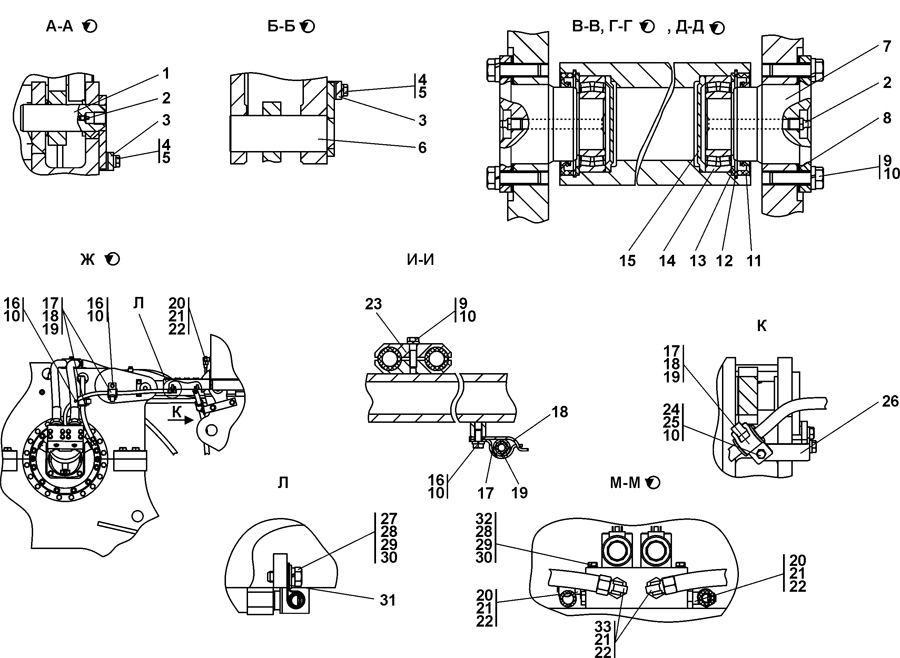

Агрегат тяговый


№ п/п	Наименование	Код детали	УХЛ	Т	У
1	Палец	011501-97-20-01СП	2	2	-
2	Масленка 1.2.Ц6хр ГОСТ 19853-74	-	8	-	-
2	Масленка 1.2.Кд.6хр ГОСТ 19853-74	-	-	8	-
3	Планка	46-98-2	4	-	-
3	Планка	46-98-2-20	-	4	-
4	Болт М16-6g?30 ГОСТ 7796-70	28 0521	8	-	-
4	Болт М16-6g?30 ГОСТ 7796-70	28 0521-20	-	8	-
5	Шайба 16 ОТ ГОСТ 6402-70	-	8	8	-
6	Палец	2022-51-15-01СП(SP)	2	2	-
7	Опора	1501-96-54	6	-	-
7	Опора	1501-96-54-20	-	6	-
8	Кольцо регулировочное	1501-96-60	12	12	-
9	Болт М12?1,25-6g?45 ГОСТ 7796-70	28 0361	38	-	-
9	Болт М12?1,25-6g?45 ГОСТ 7796-70	28 0361-20	-	38	-
10	Шайба 12 ОТ ГОСТ 6402-70	-	8	8	-
11	Манжета 1.2-65?90-3 ГОСТ 8752-79/ОСТ 3805146-78	-	6	6	-
12	Кольцо С90 ГОСТ 13941-86	700-58-2278	6	6	-
13	Кольцо упорное	1501-96-53	6	6	-
14	Подшипник 3509 ГОСТ 5721-75	-	6	6	-
15	Крышка	1501-96-12	6	6	-
16	Болт М12?1,25-6g?30 ГОСТ 7796-70	-	9	9	-
17	Скоба	2501-26-216	6	-	-
17	Скоба	2501-26-216-20	-	6	-
18	Планка	2501-26-217	6	-	-
18	Планка	2501-26-217-20	-	6	-
19	Втулка	40 0354-05	6	6	-
20	Угольник поворотный	5001-26-77	4	-	-
20	Угольник поворотный	5001-26-77-20	-	4	-
21	Кольцо 018-022-25-2-51-1668 ТУ 2531-260-00149245-00	-	7	7	-
22	Контргайка	Н.036.23.022	7	-	-
22	Контргайка	Н.036.23.022-01	-	7	-
23	Бугель	2501-98-551	2	-	-
23	Бугель	2501-98-551-20	-	2	-
24	Болт М12-6g?30 ГОСТ 7796-70	-	13	13	-
25	Гайка М12 ГОСТ 5915-70	-	1	1	-
26	Опора	312001-94-7	1	-	-
26	Опора	312001-94-7-20	-	1	-
27	Болт М8-6g?20 ГОСТ 7796-70	-	2	2	-
28	Шайба 8Т ГОСТ 6402-70	-	60	60	-
29	Шайба 8 ГОСТ 11371-78 (допускается замена на поз.30)	31 0150	6	-	-
29	Шайба 8 ГОСТ 11371-78	31 0150-20	-	6	-
30	Шайба 8 ГОСТ 11371-78 (допускается замена на поз.29)	-	6	6	-
31	Хомутик	41 5119	2	2	-
32	Болт М8-6g?90 ГОСТ 7796-70	28 0170	4	-	-
32	Болт М8-6g?90 ГОСТ 7796-70	28 0170-20	-	4	-
33	Угольник поворотный	311102-26-569	2	-	-
33	Угольник поворотный	311102-26-569-20	-	2	-
