Инженерные машины

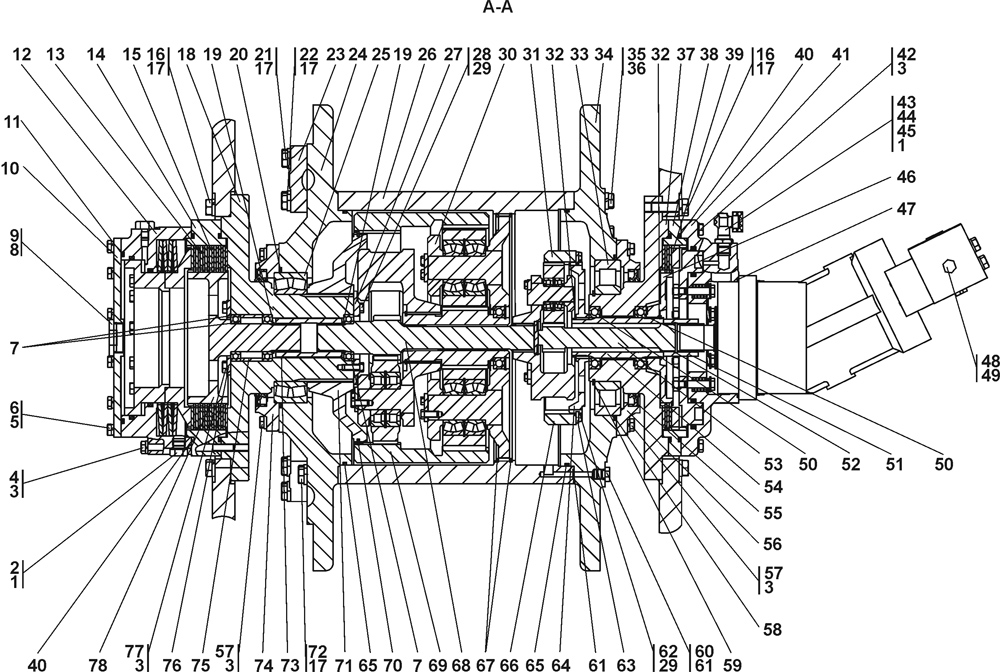

Лебедка


№ п/п	Наименование	Код детали	УХЛ	Т	У
1	Кольцо 018-022-25-2-51-1668 ТУ 2531-260-00149245-00	-	3	3	-
2	Пробка	37 5625	1	-	-
2	Пробка	37 5625-20	-	1	-
3	Шайба 12 ОТ ГОСТ 6402-70	-	48	48	-
4	Болт М12-6g?140 ГОСТ 7795-70	28 1393	12	-	-
4	Болт М12-6g?140 ГОСТ 7795-70	28 1393-20	-	12	-
5	Шайба 10 ОТ ГОСТ 6402-70	-	12	12	-
6	Болт М10?1,25-6g?30 ГОСТ 7798-70	28 0220	12	-	-
6	Болт М10?1,25-6g?30 ГОСТ 7798-70	28 0220-20	-	12	-
7	Подшипник 109 ГОСТ 8338-75	-	3	3	-
8	Кольцо 045-050-30-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
9	Пробка	700-37-2140	1	-	-
9	Пробка	700-37-2140-20	-	1	-
10	Крышка	3501-96-134	1	1	-
11	Кольцо 270-280-58-2-3 ГОСТ 18829-73	-	1	1	-
12	Бустер	3501-96-103СП(SP)	1	1	-
13	Диск	2501-12-125СП(SP)	10	10	-
14	Барабан	3501-96-108	1	1	-
15	Диск	2501-12-37	10	10	-
16	Болт М20?1,5-6g?60 ГОСТ 7796-70	28 0730	44	-	-
16	Болт М20?1,5-6g?60 ГОСТ 7796-70	28 0730-20	-	44	-
17	Шайба 20 ОТ ГОСТ 6402-70	-	84	84	-
18	Опора	1501-96-5	1	-	-
18	Опора	1501-96-5-20	-	1	-
19	Кольцо С45 ГОСТ 13940-86	58 0434	2	2	-
20	Кольцо 260-270-58-2-3 ГОСТ 18829-73	-	1	1	-
21	Болт М20-6g?60 ГОСТ 7795-70	28 0728	10	-	-
21	Болт М20-6g?60 ГОСТ 7795-70	28 0728-20	-	10	-
22	Болт М20-6g?105 ГОСТ 7795-70	28 0749	10	-	-
22	Болт М20-6g?105 ГОСТ 7795-70	28 0749-20	-	10	-
23	Прижим	1501-96-46	5	-	-
23	Прижим	1501-96-46-20	-	5	-
24	Реборда	1501-96-1	1	-	-
24	Реборда	1501-96-1-20	-	1	-
25	Подшипник 3003128 ГОСТ 5721-75	-	1	1	-
26	Барабан	1501-96-3	1	-	-
26	Барабан	1501-96-3-20	-	1	-
27	Диск	1501-96-44	1	1	-
28	Болт 3М10?1,25-6g?30 ГОСТ 7796-70	28 0211	12	12	-
29	Проволока 1,0-0-С ГОСТ 3282-74	-	1.5м	1.5м	-
30	Механизм планетарный	1501-96-103СП(SP)	1	1	-
31	Водило	1501-96-101СП(SP)	1	1	-
32	Кольцо С60 ГОСТ 13940-86	58 0609	2	2	-
33	Подшипник 32228 ГОСТ 8328-75	-	1	1	-
34	Реборда	1501-96-2	1	-	-
34	Реборда	1501-96-2-20	-	1	-
35	Болт М16?1,5-6g?75 ГОСТ 7796-70	28 0562	20	-	-
35	Болт М16?1,5-6g?75 ГОСТ 7796-70	28 0562-20	-	20	-
36	Шайба 16 ОТ ГОСТ 6402-70	-	24	24	-
37	Опора	1501-96-4	1	-	-
37	Опора	1501-96-4-20	-	1	-
38	Барабан	3501-96-107	1	1	-
39	Диск	1501-96-8	1	1	-
40	Кольцо 330-340-58-2-3 ГОСТ 18829-73	-	4	4	-
41	Бустер	1501-96-100СП(SP)	1	1	-
42	Болт М12-6g?75 ГОСТ 7796-70	28 0366	12	-	-
42	Болт М12-6g?75 ГОСТ 7796-70	28 0366-20	-	12	-
43	Угольник поворотный	311102-26-569	2	-	-
43	Угольник поворотный	311102-26-569-20	-	2	-
44	Контргайка	Н.036.23.022	2	-	-
44	Контргайка	Н.036.23.022-01	-	2	-
45	Заглушка	2501-26-294	2	2	-
46	Муфта	1501-96-9	1	1	-
47	Кольцо 190-195-36-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
48	Пробка	37 5245	2	-	-
48	Пробка	37 5245-20	-	2	-
49	Кольцо 007-011-25-2-51-1668 ТУ 2531-260-00149245-00	-	2	2	-
50	Подшипник 113 ГОСТ 8338-75	-	2	2	-
51	Муфта	1501-96-42	1	1	-
52	Кольцо С42 ГОСТ 13941-86	58 0421	1	1	-
53	Вал-шестерня	1501-96-41	1	1	-
54	Муфта	1501-96-40	1	1	-
55	Манжета BASL 180?220?15-72 NBR 902 DIN 3760	-	2	2	-
56	Крышка	1501-96-23	1	-	-
56	Крышка	1501-96-23-20	-	1	-
57	Болт М12-6g?45 ГОСТ 7796-70	28 0361-01	24	-	-
57	Болт М12-6g?45 ГОСТ 7796-70	28 0361-01-20	-	24	-
58	Кольцо 220-230-58-2-3 ГОСТ 18829-73	-	1	1	-
59	Кольцо С140 ГОСТ 13940-86	58 0834	1	1	-
60	Пробка	37 5516	1	-	-
60	Пробка	37 5516-20	-	1	-
61	Кольцо 012-016-25-2-51-1668 ТУ 2531-260-00149245-00	-	2	2	-
62	Болт	28 5120	12	12	-
63	Планка	1501-96-66	6	6	-
64	Муфта	1501-96-25	1	1	-
65	Кольцо	40 0468-06	2	2	-
66	Шестерня	1501-96-47	1	1	-
67	Кольцо	58 5970-01	2	2	-
68	Вал-шестерня	1501-96-31	1	1	-
69	Шестерня	1501-96-28	1	1	-
70	Кольцо	1501-96-68	1	1	-
71	Муфта	1501-96-26	1	1	-
72	Болт М20-6g?85 ГОСТ 7795-70	28 0742	20	-	-
72	Болт М20-6g?85 ГОСТ 7795-70	28 0742-20	-	20	-
73	Муфта	1501-96-65	1	1	-
74	Крышка	1501-96-24	1	-	-
74	Крышка	1501-96-24-20	-	1	-
75	Втулка	1501-96-67	1	1	-
76	Диск	1501-96-45	1	1	-
77	Болт М10-6g?25 ГОСТ 7796-70	28 0230	6	-	-
77	Болт М10-6g?25 ГОСТ 7796-70	28 0230-20	-	6	-
78	Ступица	1501-96-27	1	1	-
