Инженерные машины

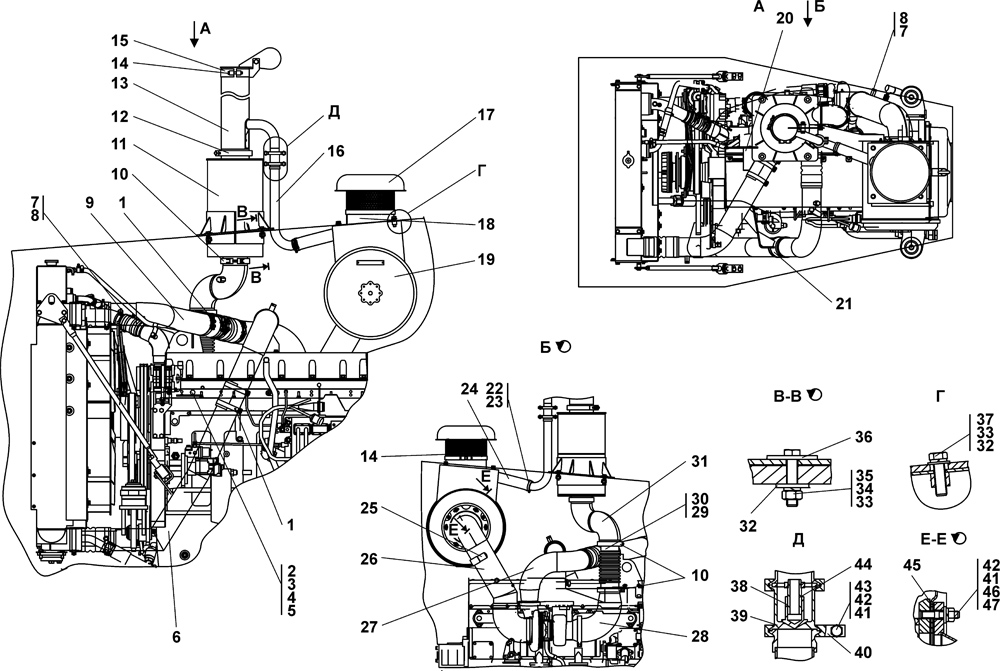

Установка систем воздухоочистки и выпуска


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Установка систем воздухоочистки и выпуска	2026-05-1СП(SP)	1	-	-
0	Установка систем воздухоочистки и выпуска	2026-05-1-20СП(SP)	-	1	-
1	Хомут	46-47-189СП(SP)	4	4	-
2	Болт М10-6g?25 ГОСТ 7796-70	28 0230	4	-	-
2	Болт М10-6g?25 ГОСТ 7796-70	28 0230-20	-	4	-
3	Шайба 10 ОТ ГОСТ 6402-70	01000310330100	4	-	-
3	Шайба 10 ОТ ГОСТ 6402-70	01000310330200	-	4	-
4	Шайба 10 ГОСТ 11371-78 (допускается замена на поз.5)	31 0170-05	4	-	-
4	Шайба 10 ГОСТ 11371-78	31 0170-05-20	-	4	-
5	Шайба 10 ГОСТ 11371-78 (допускается замена на поз.4)	31 0170	4	-	-
5	Шайба 10 ГОСТ 11371-78	31 0170-20	-	4	-
6	Воздуховод	2026-05-14СП(SP)	1	-	-
6	Воздуховод	2026-05-14-20СП(SP)	-	1	-
7	Кольцо 14?20 МН 4152-62	01000580070000	4	4	-
8	Пробка	37 5430	4	-	-
8	Пробка	37 5430-20	-	4	-
9	Воздуховод	2026-05-12СП(SP)	1	-	-
9	Воздуховод	2026-05-12-20СП(SP)	-	1	-
10	Хомут	1102-05-31СП(SP)	3	-	-
10	Хомут	1102-05-31-20СП(SP)	-	3	-
11	Глушитель	1502-05-20СП(SP)	1	-	-
11	Глушитель	1502-05-20-20СП(SP)	-	1	-
12	Хомут	1102-05-31-01СП(SP)	1	-	-
12	Хомут	1102-05-31-01-20СП	-	1	-
13	Труба выпускная	1106-05-21СП(SP)	1	-	-
13	Труба выпускная	1106-05-21-20СП(SP)	-	1	-
14	Болт	28 5230	3	-	-
14	Болт	28 5230-20	-	3	-
15	Крышка с хомутом	1102-05-37СП(SP)	1	-	-
15	Крышка с хомутом	1102-05-37-20СП(SP)	-	1	-
16	Труба	1502-05-25СП(SP)	1	-	-
16	Труба	1502-05-25-20СП(SP)	-	1	-
17	Воздухозаборник	404-05-27СП(SP)	1	-	-
17	Воздухозаборник	404-05-27-20СП(SP)	-	1	-
18	Воздухоочиститель циклонный	1502-05-13СП(SP)	1	-	-
18	Воздухоочиститель циклонный	1502-05-13-20СП(SP)	-	1	-
19	Воздухоочиститель	2006-05-27СП(SP)	1	-	-
19	Воздухоочиститель	2006-05-27-20СП(SP)	-	1	-
20	Кронштейн	2026-05-19СП(SP)	1	-	-
20	Кронштейн	2026-05-19-20СП(SP)	-	1	-
21	Кронштейн	2026-05-20СП(SP)	1	-	-
21	Кронштейн	2026-05-20-20СП(SP)	-	1	-
22	Хомут (допускается замена на поз.23)	46-60-366СП(SP)	2	-	-
22	Хомут	46-60-366-20СП(SP)	-	2	-
23	Шланговый хомут DIN 3017-AS40-60/12C7-W2 (взамен поз.22)	476715900018	2	2	-
24	Рукав	46 1401-05	1	-	-
24	Рукав	46 1401-05-20	-	1	-
25	Индикатор засоренности воздушного фильтра (178957)*	475138000007	1	1	-
26	Воздуховод	2026-05-21СП(SP)	1	-	-
26	Воздуховод	2026-05-21-20СП(SP)	-	1	-
27	Воздуховод	2026-05-11СП(SP)	1	-	-
27	Воздуховод	2026-05-11-20СП(SP)	-	1	-
28	Газовод	2026-05-15CП(SP)	1	-	-
28	Газовод	2026-05-15-20СП(SP)	-	1	-
29	Компенсатор СК-524.000.00СБ (допускается замена на поз.30)	479151000002	1	1	-
30	Компенсатор ЕАЛР 302.666.010СБ (допускается замена на поз.29)	479151000008	1	1	-
31	Газовод	2026-05-16CП(SP)	1	-	-
31	Газовод	2026-05-16-20СП(SP)	-	1	-
32	Шайба 12?2 ГОСТ 11371-78	31 0210	4	-	-
32	Шайба 12?2 ГОСТ 11371-78	31 0210-20	-	4	-
33	Шайба 12 ОТ ГОСТ 6402-70	01000310400100	8	-	-
33	Шайба 12 ОТ ГОСТ 6402-70	01000310400200	-	8	-
34	Гайка М12 ГОСТ 5915-70	01000300453000	4	-	-
34	Гайка М12 ГОСТ 5915-70	01000300453200	-	4	-
35	Болт М12?1,25-6g?45 ГОСТ 7796-70	28 0361	4	-	-
35	Болт М12?1,25-6g?45 ГОСТ 7796-70	28 0361-20	-	4	-
36	Шайба 12 ГОСТ 6958-78	31 0230	4	-	-
36	Шайба 12 ГОСТ 6958-78	31 0230-20	-	4	-
37	Болт М12?1,25-6g?40 ГОСТ 7796-70	01000280615000	4	-	-
37	Болт М12?1,25-6g?40 ГОСТ 7796-70	01000280615200	-	4	-
38	Клапан	0602-05-46К	1	1	-
39	Корпус	0602-05-45К	1	1	-
40	Хомут	403-05-25	4	-	-
40	Хомут	403-05-25-20	-	4	-
41	Шайба 8Т ГОСТ 6402-70	01000310250100	10	-	-
41	Шайба 8Т ГОСТ 6402-70	01000310250200	-	10	-
42	Гайка М8 ГОСТ 5915-70	01000300250000	10	-	-
42	Гайка М8 ГОСТ 5915-70	01000300250200	-	10	-
43	Болт М8-6g?30 ГОСТ 7796-70	01100280341000	4	-	-
43	Болт М8-6g?30 ГОСТ 7796-70	01100280341200	-	4	-
44	Направляющая	0602-05-32СПК(SPK)	1	1	-
45	Прокладка	45 0033	1	-	-
45	Прокладка	45 0033-20	-	1	-
46	Шайба 8 ГОСТ 11371-78 (допускается замена на поз.47)	31 0150-05	6	-	-
46	Шайба 8 ГОСТ 11371-78	31 0150-05-20	-	6	-
47	Шайба 8 ГОСТ 11371-78 (допускается замена на поз.46)	31 0150	6	-	-
47	Шайба 8 ГОСТ 11371-78	31 0150-20	-	6	-
