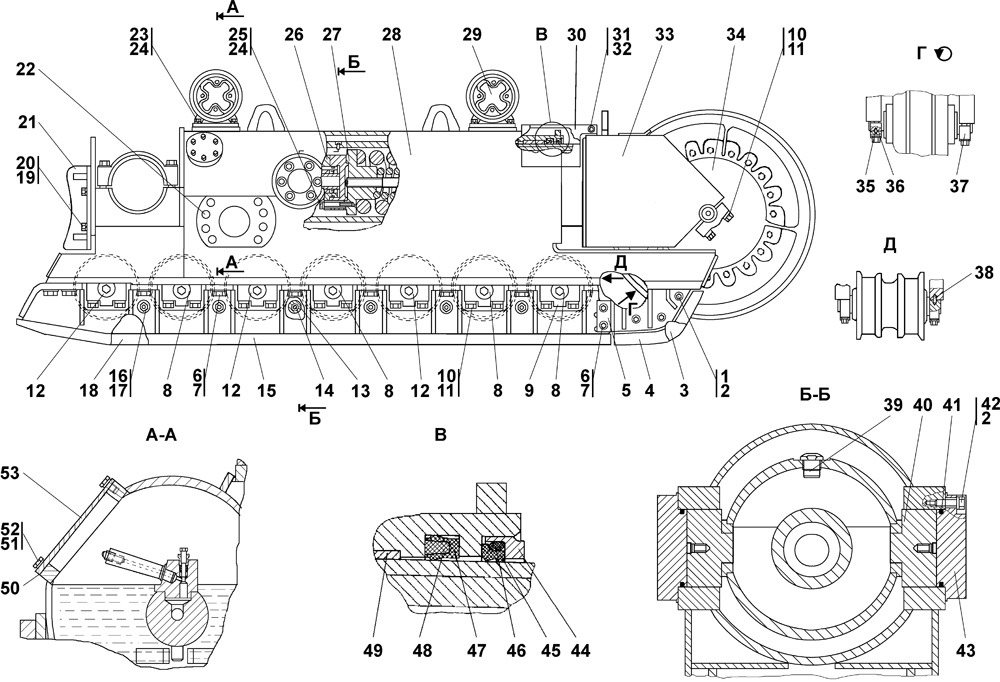

Тележка полужесткая


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Тележка полужесткая*	2001-21-202СП(SP)	1	-	-
0	Тележка полужесткая	2001-21-202-20СП(SP)	-	1	-
0	Тележка полужесткая**	2001-21-203СП(SP)	1	-	-
0	Тележка полужесткая	2001-21-203-20СП(SP)	-	1	-
1	Болт М16-6g?30 ГОСТ 7796-70	28 0521	6	-	-
1	Болт М16-6g?30 ГОСТ 7796-70	28 0521-20	-	6	-
2	Шайба	31 5271	18	-	-
2	Шайба	31 5271-20	-	18	-
3	Отбойник	1101-21-97	1	-	-
3	Отбойник	1101-21-97-20	-	1	-
4	Отбойник	1101-21-96	1	-	-
4	Отбойник	1101-21-96-20	-	1	-
5	Накладка	2501-21-245	2	-	-
5	Накладка	2501-21-245-20	-	2	-
6	Болт М20-6g?50 ГОСТ 7796-70	28 0724	19	-	-
6	Болт М20-6g?50 ГОСТ 7796-70	28 0724-20	-	19	-
7	Шайба	31 5317	19	-	-
7	Шайба	31 5317-20	-	19	-
8	Каток опорный	2001-21-40-02СП(SP)	4	-	-
8	Каток опорный	2001-21-40-02-20СП	-	4	-
9	Крышка	312001-21-25	14	14	-
10	Шайба	31 5355	32	-	-
10	Шайба	31 5355-20	-	32	-
11	Болт М24?2-6g?100 ГОСТ 7796-70	28 0845	32	-	-
11	Болт М24?2-6g?100 ГОСТ 7796-70	28 0845-20	-	32	-
12	Каток опорный	2001-21-40-03СП(SP)	3	-	-
12	Каток опорный	2001-21-40-03-20СП	-	3	-
13	Втулка	2001-21-210	6	-	-
13	Втулка	2001-21-210-20	-	6	-
14	Стяжка	2001-21-270	6	-	-
14	Стяжка	2001-21-270-20	-	6	-
15	Щиток*	2001-21-232СП(SP)	1	-	-
15	Щиток	2001-21-232-20СП(SP)	-	1	-
15	Щиток**	2001-21-232-01СП(SP)	1	-	-
15	Щиток	2001-21-232-01-20СП	-	1	-
16	Гайка М24?2 ГОСТ 15521-70	30 0350-01	6	-	-
16	Гайка М24?2 ГОСТ 15521-70	30 0350-01-20	-	6	-
17	Шайба 24 ГОСТ 11371-78	31 0350	12	-	-
17	Шайба 24 ГОСТ 11371-78	31 0350-20	-	12	-
18	Щиток**	2001-21-231СП(SP)	1	-	-
18	Щиток	2001-21-231-20СП(SP)	-	1	-
18	Щиток*	2001-21-231-01СП(SP)	1	-	-
18	Щиток	2001-21-231-01-20СП	-	1	-
19	Шайба 16 ОТ ГОСТ 6402-70	-	2	2	-
20	Болт М16-6g?45 ГОСТ 7796-70	-	2	2	-
21	Отбойник**	2001-21-229СП(SP)	1	-	-
21	Отбойник	2001-21-229-20СП(SP)	-	1	-
21	Отбойник*	2001-21-229-01СП(SP)	1	-	-
21	Отбойник	2001-21-229-01-20СП	-	1	-
22	Пробка	700-40-5068	8	8	-
23	Болт М20?1,5-6g?60 ГОСТ 7796-70	28 0730	8	-	-
23	Болт М20?1,5-6g?60 ГОСТ 7796-70	28 0730-20	-	8	-
24	Шайба 20 ОТ ГОСТ 6402-70	-	14	14	-
25	Болт М20?1,5-6g?120 ГОСТ 7796-70	28 0750	6	-	-
25	Болт М20?1,5- 6g?120 ГОСТ 7796-70	28 0750-20	-	6	-
26	Механизм натяжения**	1101-21-43-02СП(SP)	1	-	-
26	Механизм натяжения	1101-21-43-02-20СП	-	1	-
26	Механизм натяжения*	1101-21-43-03СП(SP)	1	-	-
26	Механизм натяжения	1101-21-43-03-20СП	-	1	-
27	Механизм сдавания	2001-21-33СП(SP)	1	-	-
27	Механизм сдавания	2001-21-33-20СП(SP)	-	1	-
28	Рама тележки**	2001-21-111СП(SP)	1	-	-
28	Рама тележки	2001-21-111-20СП(SP)	-	1	-
28	Рама тележки*	2001-21-112СП(SP)	1	-	-
28	Рама тележки	2001-21-112-20СП(SP)	-	1	-
29	Каток поддерживающий	2001-21-15СП(SP)	2	-	-
29	Каток поддерживающий	2001-21-15-20СП(SP)	-	2	-
30	Кожух	2001-21-247	1	-	-
30	Кожух	2001-21-247-20	-	1	-
31	Болт М12-6g?20 ГОСТ 7796-70	-	2	2	-
32	Шайба 12 ГОСТ 6958-78	31 0230	2	-	-
32	Шайба 12 ГОСТ 6958-78	31 0230-20	-	2	-
33	Рама тележки передняя	2001-21-9СП(SP)	1	-	-
33	Рама тележки передняя	2001-21-9-20СП(SP)	-	1	-
34	Колесо натяжное	2001-21-43СП(SP)	1	-	-
34	Колесо натяжное	2001-21-43-20СП(SP)	-	1	-
35	Штифт	32 0260	1	-	-
35	Штифт	32 0260-20	-	1	-
36	Крышка	2001-21-55	1	-	-
36	Крышка	2001-21-55-20	-	1	-
37	Крышка	2001-21-57	1	-	-
37	Крышка	2001-21-57-20	-	1	-
38	Штифт	32 5381	7	7	-
39	Стопор	1501-21-227	1	1	-
40	Вкладыш	2001-21-68-01	2	2	-
41	Кольцо 122-130-46-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84	-	2	2	-
42	Болт М16?1,5-6g?38 ГОСТ 7796-70	28 0535	14	-	-
42	Болт М16?1,5-6g?38 ГОСТ 7796-70	28 0535-20	-	14	-
43	Крышка	2001-21-65	2	2	-
44	Каркас	2001-21-64	1	1	-
45	Манжета	2001-21-164	1	1	-
46	Кольцо упругое	40 0488	1	1	-
47	Манжета	2001-21-63	1	1	-
48	Кольцо упругое	40 0498	1	1	-
49	Втулка	2001-21-99	1	1	-
50	Прокладка	45 0337	1	-	-
50	Прокладка	45 0337-20	-	1	-
51	Шайба 8Т ГОСТ 6402-70	-	6	6	-
52	Болт М8-6g?16 ГОСТ 7796-70	-	6	6	-
53	Крышка	0901-21-71	1	1	-
