| № п/п | Наименование | Код детали | ||||

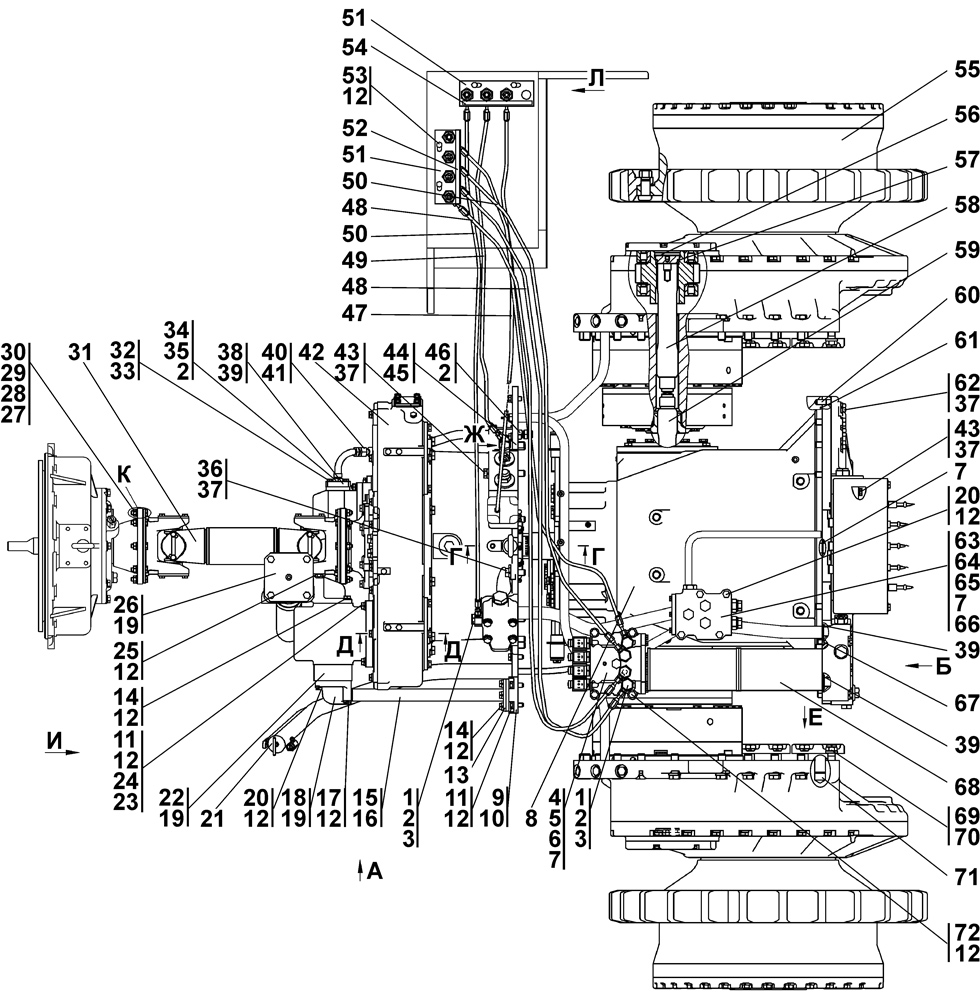

| 0 | Установка трансмиссии | 1501-16-2-04СП(SP) | ||||
| 0 | Установка трансмиссии | 1501-16-2-04-20СП(SP) | ||||
| 1 | Угольник | 1101-15-40 | ||||
| 1 | Угольник | 1101-15-40-20 | ||||
| 2 | Кольцо 018-022-25-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 3 | Болт зажимной | 2501-20-8 | ||||
| 3 | Болт зажимной | 2501-20-8-20 | ||||
| 4 | Блок управления | 313512-15-1СП(SP) | ||||
| 4 | Блок управления | 313512-15-1-20СП(SP) | ||||
| 5 | Кольцо 022-026-25-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 6 | Кольцо 032-038-36-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 7 | Кольцо 030-035-30-2-ИРП-1314-1 ГОСТ 18829-73 | - | ||||
| 8 | Блок трансмиссии | 2001-12-17СП(SP) | ||||
| 8 | Блок трансмиссии | 2001-12-17-20СП(SP) | ||||
| 9 | Фланец | 3501-16-28 | ||||
| 9 | Фланец | 3501-16-28-20 | ||||
| 10 | Кольцо 049-055-36-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 11 | Болт М8-6g?35 ГОСТ 7796-70 | - | ||||
| 12 | Шайба 12.ОТ ГОСТ 6402-70 | - | ||||
| 13 | Фланец | 2501-26-83 | ||||
| 13 | Фланец | 2501-26-83-20 | ||||
| 14 | Болт М12-6g?30 ГОСТ 7796-70 | - | ||||
| 15 | Труба | 2001-16-114СП(SP) | ||||
| 16 | Кольцо 034-038-25-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 17 | Болт М12-6g?125 ГОСТ 7796-70 | 28 5384-20 | ||||
| 17 | Болт М12-6g?125 ГОСТ 7796-70 | 28 5384 | ||||
| 18 | Фланец | 1501-16-3 | ||||
| 18 | Фланец | 1501-16-3-20 | ||||
| 19 | Кольцо 060-070-58-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 20 | Болт М12-6g?85 ГОСТ 7796-70 | 28 0383-01 | ||||
| 20 | Болт М12-6g?85 ГОСТ 7796-70 | 28 0383-01-20 | ||||
| 21 | Пробка | 2501-15-124СП(SP) | ||||
| 22 | Проставка | 1501-16-4 | ||||
| 23 | Шайба 12х2 ГОСТ 11371-78 | 31 0210 | ||||
| 23 | Шайба 12х2 ГОСТ 11371-78 | 31 0210-20 | ||||
| 24 | Шайба 12 ГОСТ 11371-78 | 31 0210-05 | ||||
| 24 | Шайба 12 ГОСТ 11371-78 | 31 0210-05-20 | ||||
| 25 | Болт М12-6g?90 ГОСТ 7795-70 | 28 0388 | ||||
| 25 | Болт M12-6g?90 ГОСТ 7795-70 | 28 0388-20 | ||||
| 26 | Заборник | 2001-16-115СП(SP) | ||||
| 27 | Шайба | 31 5186 | ||||
| 27 | Шайба | 31 5186-20 | ||||
| 28 | Гайка М10?1,25 ОСТ 37.001.109-96 (допускается замена на поз. 29) | 4595651308 | ||||
| 29 | Гайка самоконтрящаяся М10?1,25(8)ОЦ DIN985 (взамен поз. 28) | 168000035000 | ||||
| 30 | Болт специальный | 2001-16-44 | ||||
| 30 | Болт специальный | 2001-16-44-20 | ||||
| 31 | Вал карданный 2001-49-1-01 | - | ||||
| 32 | Болт М8-6g?30 ГОСТ 7796-70 | - | ||||
| 33 | Шайба 8Т ГОСТ 6402-70 | - | ||||
| 34 | Трубопровод | 3501-26-209СП(SP) | ||||
| 34 | Трубопровод | 3501-26-209-20СП(SP) | ||||
| 35 | Контргайка | Н.036.23.022 | ||||
| 35 | Контргайка | Н.036.23.022-01 | ||||
| 36 | Болт М16?1,5-6g?45 ГОСТ 7796-70 | 28 0544 | ||||
| 36 | Болт М16?1,5-6g?45 ГОСТ 7796-70 | 28 0544-20 | ||||
| 37 | Шайба 16.ОТ ГОСТ 6402-70 | - | ||||
| 38 | Фланец | 2001-16-31 | ||||
| 38 | Фланец | 2001-16-31-20 | ||||
| 39 | Кольцо 039-045-36-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 40 | Рукав | 404-26-213-24СП(SP) | ||||
| 40 | Рукав | 404-26-213-24-20СП | ||||
| 41 | Кольцо 012-016-25-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 42 | Гидротрансформатор с редуктором привода насосов | 2001-14-1-02СП(SP) | ||||
| 42 | Гидротрансформатор с редуктором привода насосов | 2001-14-1-02-20СП | ||||
| 43 | Болт М16?1,5-6g?105 ГОСТ 7795-70 | - | ||||
| 44 | Крышка | 2001-16-29 | ||||
| 44 | Крышка | 2001-16-29-20 | ||||
| 45 | Кольцо 130-135-36-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 46 | Штуцер ввертной | 5001-26-78 | ||||
| 46 | Штуцер ввертной | 5001-26-78-20 | ||||
| 47 | Рукав для замера давления | 1101-15-24-05СП(SP) | ||||
| 48 | Рукав для замера давления | 1101-15-24-09СП(SP) | ||||
| 49 | Рукав для замера давления | 1101-15-24-04СП(SP) | ||||
| 50 | Рукав для замера давления | 1101-15-24-06СП(SP) | ||||
| 51 | Планка | 2001-16-50 | ||||
| 52 | Табличка | 42 0507 | ||||
| 53 | Болт М12?1,25-6g?25 ГОСТ 7796-70 | - | ||||
| 54 | Табличка | 42 0508 | ||||
| 55 | Передача бортовая, фрикцион и тормоз | 2001-19-1СП(SP) | ||||
| 55 | Передача бортовая, фрикцион и тормоз | 2001-19-1-20СП(SP) | ||||
| 56 | Кольцо С70 ГОСТ 13941-86 | 58 0665 | ||||
| 57 | Кольцо 055-065-58-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 58 | Торсион | 2001-16-111СП(SP) | ||||
| 59 | Торсион | 2001-16-110СП(SP) | ||||
| 60 | Штифт | 32 5463 | ||||
| 61 | Кольцо | 40 0468-32 | ||||
| 62 | Болт М16?1,5-6g?75 ГОСТ 7796-70 | 28 0562 | ||||
| 62 | Болт М16?1,5-6g?75 ГОСТ 7796-70 | 28 0562-20 | ||||
| 63 | Клапан | 4001-15-12-03СП(SP) | ||||
| 63 | Клапан | 4001-15-12-03-20СП | ||||
| 64 | Кольцо 026-032-36-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 65 | Кольцо 050-055-30-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 66 | Кольцо 075-081-36-2-ИРП-1314-1 ГОСТ 18829-73 | - | ||||
| 67 | Кольцо 135-145-58-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 68 | Фильтр | 312001-15-10СП(SP) | ||||
| 68 | Фильтр | 312001-15-10-20СП | ||||
| 69 | Болт М20-6g?70 ГОСТ 7795-70 | 28 0733 | ||||
| 69 | Болт М20-6g?70 ГОСТ 7795-70 | 28 0733-20 | ||||
| 70 | Шайба 20 ОТ ГОСТ 6402-70 | - | ||||
| 71 | Штифт | 32 5580 | ||||
| 72 | Болт М12-6g?110 ГОСТ 7795-70 | 28 1391 | ||||
| 72 | Болт М12-6g?110 ГОСТ 7795-70 | 28 1391-20 | ||||
