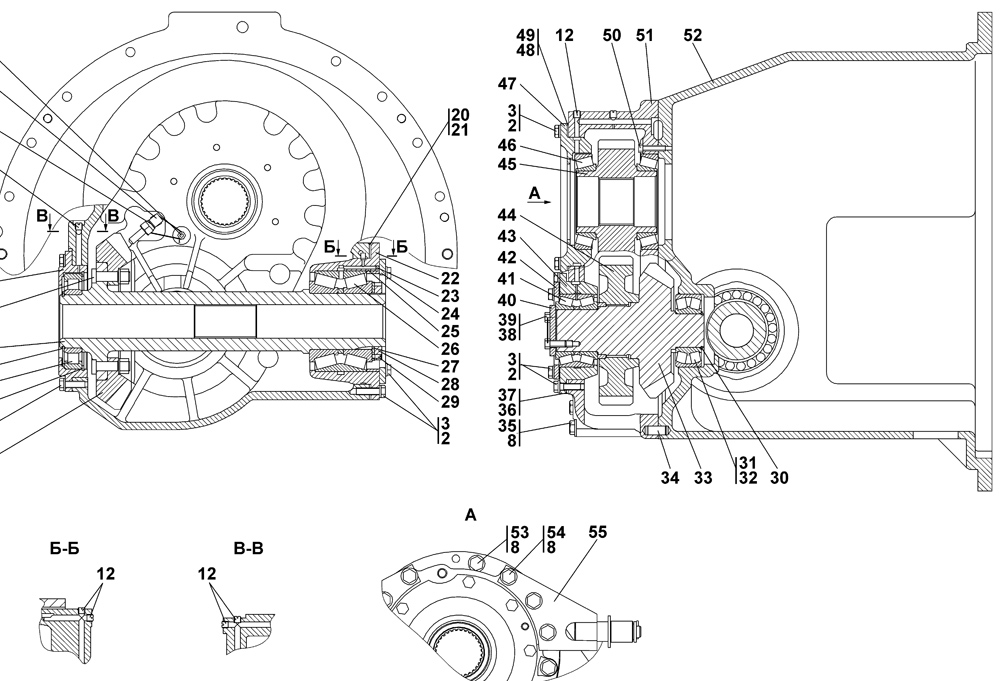

Передача главная


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Передача главная	2001-12-18СП(SP)	1	1	-
1	Шестерня	2001-12-56	1	1	-
2	Шайба	31 0225	40	40	-
3	Болт М15-6g?40 ГОСТ 7798-70	28 0350	40	40	-
4	Кольцо С170 ГОСТ 13941-86	700-58-2064	1	1	-
5	Подшипник 32219 ГОСТ 8328-75	-	1	1	-
6	Кольцо С95 ГОСТ 13940-86	58 0720	1	1	-
7	Ступица	2001-12-57	1	1	-
8	Шайба	31 5271	34	34	-
9	Гайка М16?1,5	30 5250	14	14	-
10	Болт	2001-12-67	14	14	-
11	Стакан	2001-12-60	1	1	-
12	Пробка 3-КГ 1/4? ТУ 23.1.506-91	37 0260	7	7	-
13	Гайка (применяется с поз.14 взамен поз.15)	41 5165-05	1	1	-
14	Труба (применяется с поз.13 взамен поз.15)	2001-12-79	1	1	-
15	Труба (допускается замена на поз.14 совместно с поз.13)	2001-12-110СП(SP)	1	1	-
16	Гайка М12 ГОСТ 5915-70	-	1	1	-
17	Угольник концевой	41 5148	1	1	-
18	Проволока КС 1,6 ГОСТ 792-67	-	0.2м	0.2м	-
19	Болт	28 5120	1	1	-
20	Прокладка	2001-12-70	8	8	-
21	Прокладка	2001-12-70-01	14	14	-
22	Стакан	2001-12-61	1	1	-
23	Шарик Б6-200 ГОСТ 3722-81	-	1	1	-
24	Пластина	2001-12-65	1	1	-
25	Втулка	2001-12-66	1	1	-
26	Подшипник 97520АУ1 ГОСТ 6364-78	-	1	1	-
27	Пластина	2501-12-116	1	1	-
28	Гайка	2501-12-117	1	1	-
29	Винт М8-6g?16 ГОСТ 1478-93	35 0520	1	1	-
30	Кольцо С60 ГОСТ 13940-86	58 0609	1	1	-
31	Подшипник 53612Н ГОСТ 24696-81 (допускается замена на поз.32)	-	1	1	-
32	Подшипник 22312W33 (взамен поз. 31)	-	1	1	-
33	Шестерня	2001-12-88	1	1	-
34	Штифт	32 5463	2	2	-
35	Болт М16?1,5?170 ГОСТ 7795-70	28 0580	12	12	-
36	Прокладка	2001-12-69-01	14	14	-
37	Прокладка	2001-12-69	8	8	-
38	Проволока КС1 ГОСТ 792-67	-	0.8м	0.8м	-
39	Болт 3М14?1,5-6g?40 ГОСТ 7796-70	28 0516-01	4	4	-
40	Крышка	2001-12-63	1	1	-
41	Подшипник 97515 ГОСТ 6364-78	-	1	1	-
42	Пластина	2001-12-89	1	1	-
43	Стакан	2001-12-87	1	1	-
44	Шестерня	2001-12-119СП(SP)	1	1	-
45	Шестерня	2001-12-81	1	1	-
46	Подшипник 6-2007122А ТУ37.006162-89	-	2	2	-
47	Стакан	2001-12-58	1	1	-
48	Прокладка	2001-12-68-01	4	4	-
49	Прокладка	2001-12-68	8	8	-
50	Болт М12-6g?50 ГОСТ 7795-70	28 0364	5	5	-
51	Корпус	2001-12-51	1	1	-
52	Корпус	2001-12-95	1	1	-
53	Болт М16?1,5-6g?60 ГОСТ 7795-70	-	2	2	-
54	Болт М16?1,5-6g?200 ГОСТ 7796-70	28 0587	6	6	-
55	Кронштейн	2001-12-108СП(SP)	2	2	-
