Инженерные машины

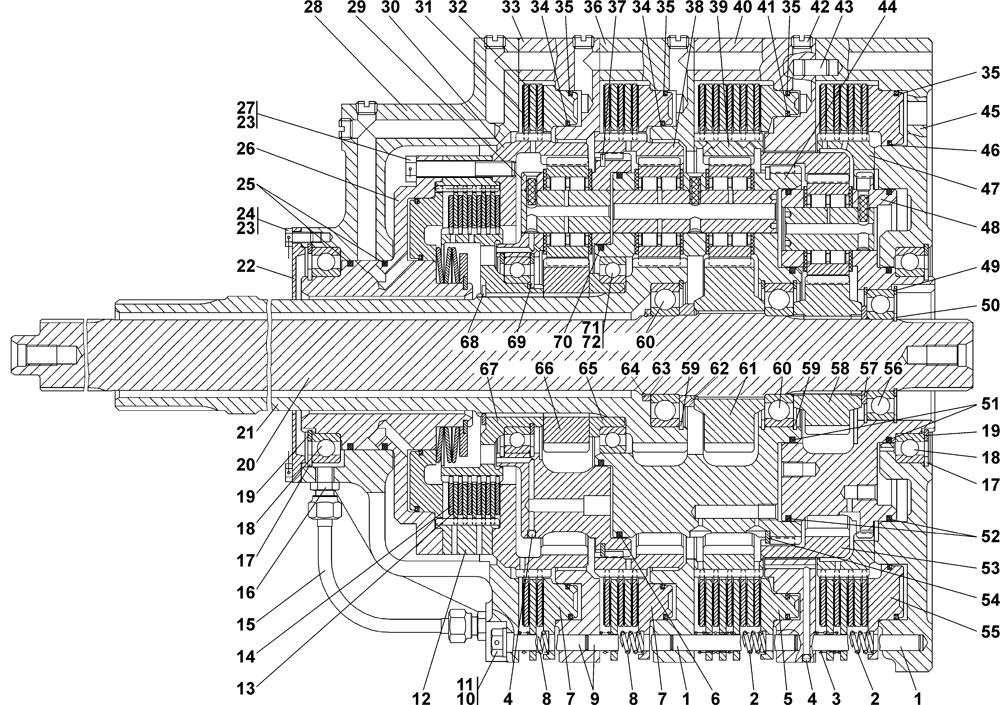

Коробка передач планетарная


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Коробка передач планетарная	2001-12-20СП(SP)	1	1	-
1	Палец	47 5350	12	12	-
2	Пружина	700-38-2646-01	12	12	-
3	Пружина	38 5212	84	84	-
4	Шарик Б6-200 ГОСТ 3722-81	-	4	4	-
5	Поршень	2001-12-108	2	2	-
6	Кольцо уплотнительное	2501-12-181-04	1	1	-
7	Поршень	2001-12-109	2	2	-
8	Пружина	38 5479-01	12	12	-
9	Палец	47 5340	12	12	-
10	Шайба	31 5220	2	2	-
11	Болт специальный	2501-12-218-03	4	4	-
12	Барабан	2001-12-16	1	1	-
13	Диск	2001-12-35	5	5	-
14	Диск	2001-12-104СП(SP)	6	6	-
15	Труба	2001-12-117СП(SP)	1	1	-
16	Штуцер	2501-12-222-01	2	2	-
17	Кольцо С165 ГОСТ 13941-86	58 0865	2	2	-
18	Подшипник 1000924Д ГОСТ 8338-75	-	2	2	-
19	Кольцо С120 ГОСТ 13940-86	58 0814	2	2	-
20	Вал	2001-12-98	1	1	-
21	Вал	2001-12-112СП(SP)	1	1	-
22	Крышка	2001-12-85	1	1	-
23	Проволока КС-1,6 ГОСТ 792-67	-	1.3м	1.3м	-
24	Болт	28 5120	8	8	-
25	Кольцо уплотнительное	2001-12-40	2	2	-
26	Бустер	2001-12-121СП(SP)	1	1	-
27	Болт 3М12?75 ГОСТ 7796-70	28 0382	18	18	-
28	Корпус	2001-12-105	1	1	-
29	Водило	2001-12-118СП(SP)	1	1	-
30	Шестерня	2001-12-18	1	1	-
31	Диск	2001-12-105СП(SP)	14	14	-
32	Диск	2001-12-36	10	10	-
33	Корпус	2001-12-104	1	1	-
34	Кольцо уплотнительное (покупка)	606-12-10-12	2	2	-
35	Кольцо уплотнительное (покупка)	606-12-10-08	4	4	-
36	Корпус	2001-12-103	1	1	-
37	Кольцо	58 5950-01	1	1	-
38	Шестерня	2001-12-19	1	1	-
39	Шестерня	2001-12-20	1	1	-
40	Корпус	2001-12-102	1	1	-
41	Кольцо уплотнительное (покупка)	606-12-11-13	1	1	-
42	Пробка	2501-12-249	6	6	-
43	Штифт	32 5382	8	8	-
44	Водило	2001-12-102СП(SP)	1	1	-
45	Корпус	2001-12-101	1	1	-
46	Кольцо уплотнительное (покупка)	606-12-11-11	1	1	-
47	Барабан	2001-12-21	1	1	-
48	Водило	2001-12-103СП(SP)	1	1	-
49	Кольцо С100 ГОСТ 13941-86	58 0765	2	2	-
50	Кольцо С55 ГОСТ 13940-86	58 0550	1	1	-
51	Кольцо уплотнительное	2501-12-181-36	2	2	-
52	Кольцо уплотнительное	2501-12-181-03	2	2	-
53	Шестерня	2001-12-22	1	1	-
54	Кольцо	58 5950	1	1	-
55	Поршень	2001-12-110	2	2	-
56	Подшипник 211А ГОСТ 8338-75	-	1	1	-
57	Кольцо	2001-12-32	1	1	-
58	Шестерня	2001-12-25	1	1	-
59	Кольцо С110 ГОСТ 13941-86	58 0810	3	3	-
60	Подшипник 76-212А ГОСТ 8338-75	-	2	2	-
61	Шестерня	2001-12-24	1	1	-
62	Кольцо упорное	2001-12-99	1	1	-
63	Кольцо	2001-12-112	1	1	-
64	Кольцо запорное	2001-12-113	1	1	-
65	Втулка	2001-12-31	1	1	-
66	Шестерня	2001-12-23	1	1	-
67	Барабан	2001-12-45	1	1	-
68	Кольцо С95 ГОСТ 13940-86	58 0720	1	1	-
69	Кольцо С110 ГОСТ 13940-86	58 0805	1	1	-
70	Кольцо уплотнительное	2501-12-181-01	1	1	-
71	Подшипник 6-1000922Л (допускается замена на поз.72)	-	1	1	-
72	Подшипник 61922МА.Р6Q6 (допускается замена на поз. 71)	-	1	1	-
