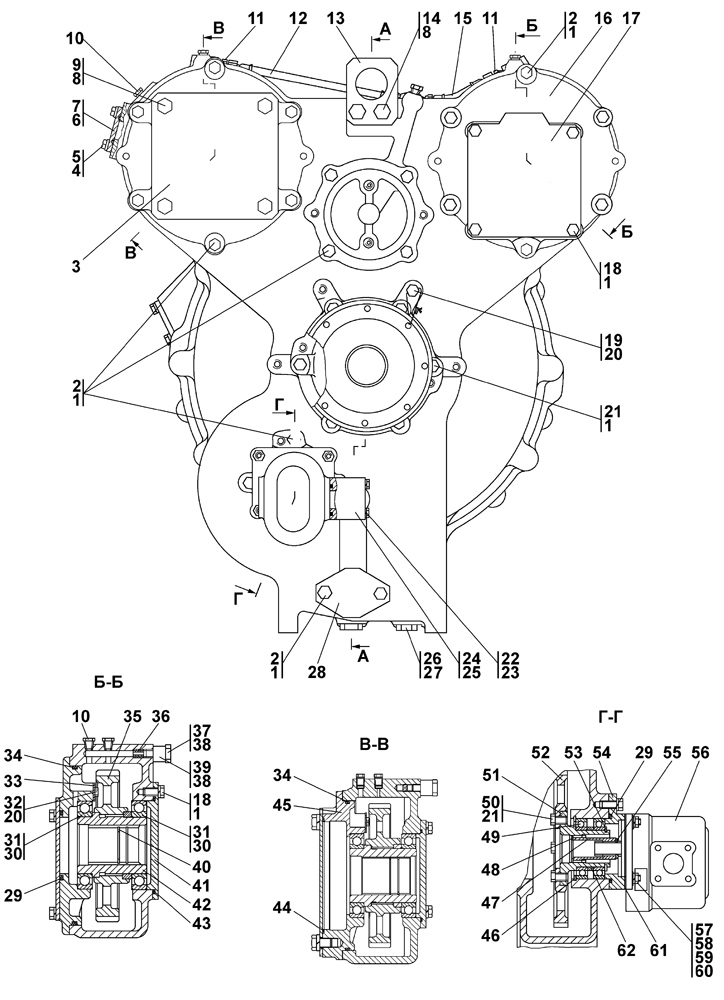

Гидротрансформатор с редуктором привода насосов


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Гидротрансформатор с редуктором привода насосов	2001-14-1-02СП(SP)	1	-	-
0	Гидротрансформатор с редуктором привода насосов	2001-14-1-02-20СП(SP)	-	1	-
1	Шайба 12 ОТ ГОСТ 6402-70	-	48	48	-
2	Болт М12-6g?30 ГОСТ 7796-70	-	22	22	-
3	Крышка	2001-14-55	1	1	-
4	Шайба 10 ОТ ГОСТ 6402-70	-	16	16	-
5	Болт М10-6g?25 ГОСТ 7796-70	28 0230	14	-	-
5	Болт М10-6g?25 ГОСТ 7796-70	28 0230-20	-	14	-
6	Кольцо 039-045-36-2-51-1668 ТУ 2531-260-00149245-00	-	3	3	-
7	Крышка	2001-14-30	3	3	-
8	Шайба 16 ОТ ГОСТ 6402-70	-	12	12	-
9	Болт М16?1,5-6g?25 ГОСТ 7796-70	28 0515	4	-	-
9	Болт М16?1,5-6g?25 ГОСТ 7796-70	28 0515-20	-	4	-
10	Пробка КГ 1/4? ТУ 23.1.506-91	37 0250-08	5	5	-
11	Штуцер	2701-12-44	3	-	-
11	Штуцер	2701-12-44-20	-	3	-
12	Рукав	2501-20-113СП(SP)	2	-	-
12	Рукав	2501-20-113-20СП(SP)	-	2	-
13	Кронштейн	2001-14-34	1	1	-
14	Болт М16?1,5-6g?38	28 0535	12	-	-
14	Болт М16?1,5-6g?38	28 0535-20	-	12	-
15	Рукав	2501-20-113-07СП(SP)	1	-	-
15	Рукав	2501-20-113-07-20СП	-	1	-
16	Крышка	2001-14-6	1	1	-
17	Крышка	2501-20-33	1	-	-
17	Крышка	2501-20-33-20	-	1	-
18	Болт М12-6g?25 ГОСТ 7796-70	-	6	6	-
19	Болт	28 5330	6	6	-
20	Проволока 1,6-0-С ГОСТ 3282-74	-	3м	3м	-
21	Болт М12-6g?35 ГОСТ 7796-70	-	6	6	-
22	Болт М8-6g?75 ГОСТ 7796-70	28 0165	4	-	-
22	Болт М8-6g?75 ГОСТ 7796-70	28 0165-20	-	4	-
23	Шайба 8Т ГОСТ 6402-70	-	4	4	-
24	Фланец	2001-14-57	1	1	-
25	Кольцо 045-050-30-2-51-1668 ТУ 2531-260-00149245-00	-	3	3	-
26	Пробка	37 5625	2	-	-
26	Пробка	37 5625-20	-	2	-
27	Кольцо 016-020-25-2-51-1668 ТУ 2531-260-00149245-00	-	2	2	-
28	Крышка	2001-14-27	1	1	-
29	Кольцо 104-110-36-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
30	Подшипник 118Л ГОСТ 8338-75 (допускается замена на поз. 31)	-	4	4	-
31	Подшипник 118 (взамен поз. 30) ГОСТ 8338-75	-	4	4	-
32	Болт	28 5120	4	4	-
33	Планка	2001-14-39	2	2	-
34	Кольцо 240-250-58-2-51-1668 ТУ 2531-260-00149245-00	-	2	2	-
35	Шестерня	2001-14-16СП(SP)	2	2	-
36	Пробка	2001-14-16	3	3	-
37	Болт зажимной	2701-12-45	4	-	-
37	Болт зажимной	2701-12-45-20	-	4	-
38	Кольцо 018-022-25-2-51-1668 ТУ 2531-260-00149245-00	-	11	11	-
39	Угольник	2501-20-57-01	1	1	-
40	Кольцо С60 ГОСТ 13940-86	58 0609	2	2	-
41	Крышка	2001-14-26	2	2	-
42	Вал	2001-14-53	2	2	-
43	Кольцо 150-155-36-2-51-1668 ТУ 2531-260-00149245-00	-	2	2	-
44	Кольцо 190-195-36-2-51-1668 ТУ2531-260-00149245-00	-	2	2	-
45	Крышка	312001-14-1	1	1	-
46	Кольцо С95 ГОСТ 13941-86	58 0721	1	1	-
47	Муфта	2001-14-47	1	1	-
48	Кольцо С36 ГОСТ 13941-86	58 0320	1	1	-
49	Подшипник 112 ГОСТ 8338-75	-	2	2	-
50	Болт	28 5320	4	4	-
51	Фланец	2001-14-22	1	1	-
52	Шестерня	2001-14-20	1	1	-
53	Кольцо С60 ГОСТ 13941-86	700-58-2088	2	2	-
54	Крышка	2001-14-21	1	1	-
55	Кольцо С25 ГОСТ 13940-86	700-58-2332	1	1	-
56	Насос НШ32УК-3 ГСТУ 3-25-180-97	-	1	-	-
56	Насос НШ32УК-3Т ГСТУ 3-25-180-97	-	-	1	-
57	Шпилька	29 5220	4	-	-
57	Шпилька	29 5220-20	-	4	-
58	Шайба 10 ГОСТ 6402-70	-	4	4	-
59	Шайба 10 ГОСТ 10450-78	31 0180	4	-	-
59	Шайба 10 ГОСТ 10450-78	31 0180-20	-	4	-
60	Гайка М10 ГОСТ 5915-70	-	4	4	-
61	Прокладка	45 0302	1	1	-
62	Кольцо	2001-14-40	1	1	-
