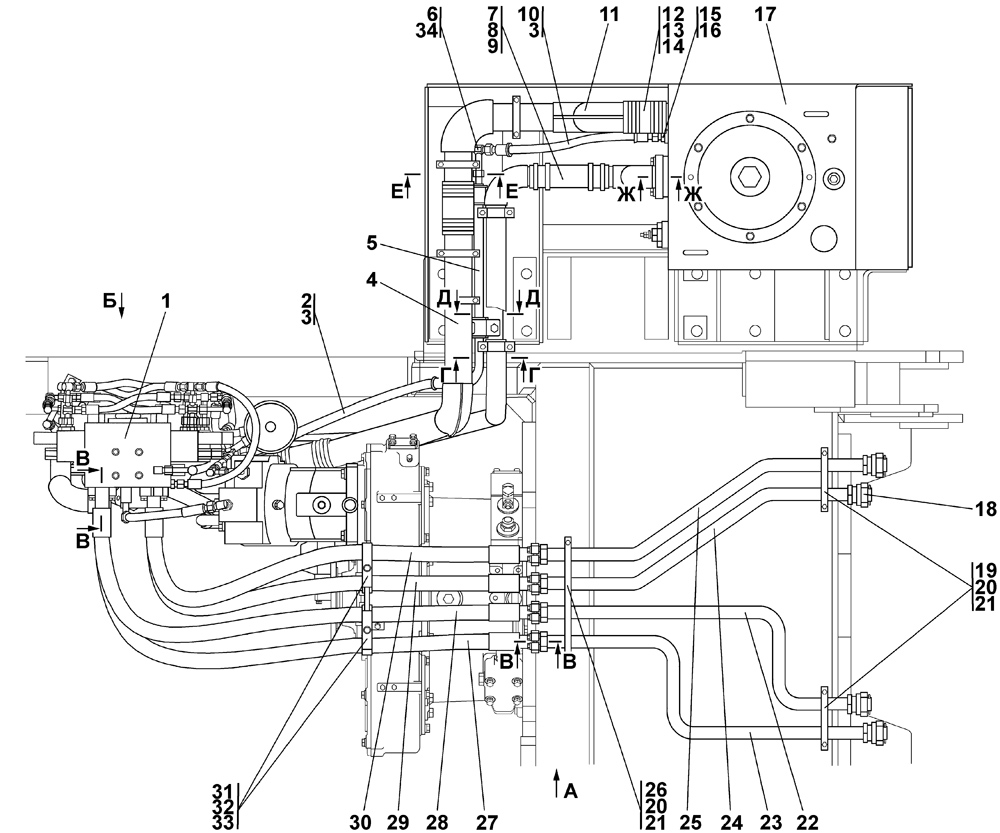

| № п/п | Наименование | Код детали | ||||
| 0 | Установка гидросистемы* | 2022-26-1СП(SP) | ||||
| 0 | Установка гидросистемы | 2022-26-1-20СП(SP) | ||||
| 1 | Установка распределителя | 2022-26-15СП(SP) | ||||
| 1 | Установка распределителя | 2022-26-15-20СП(SP) | ||||
| 2 | Рукав | 404-26-213-11СП(SP) | ||||
| 2 | Рукав | 404-26-213-11-20СП | ||||
| 3 | Кольцо 012-016-25-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 4 | Трубопровод | 2022-26-30СП(SP) | ||||
| 4 | Трубопровод | 2022-26-30-20СП(SP) | ||||
| 5 | Трубопровод | 2022-26-20СП(SP) | ||||
| 5 | Трубопровод | 2022-26-20-20СП(SP) | ||||
| 6 | Угольник | 0602-28-25-01СПК | ||||
| 6 | Угольник | 0602-28-25-01-20СПК | ||||
| 7 | Рукав | 1101-26-121-14 | ||||
| 7 | Рукав | 1101-26-121-14-20 | ||||
| 8 | Шланговый хомут DIN3017-AS50-70/12C7-W2 (взамен поз. 9) | - | ||||
| 9 | Хомут (допускается замена на поз. 8) | 5001-26-130-02СП | ||||
| 9 | Хомут (допускается замена на поз. 8) | 5001-26-130-02-20СП | ||||
| 10 | Рукав | 404-26-213-33СП(SP) | ||||
| 10 | Рукав | 404-26-213-33-20СП | ||||
| 11 | Трубопровод | 2001-26-43СП(SP) | ||||
| 11 | Трубопровод | 2001-26-43-20СП(SP) | ||||
| 12 | Рукав | 46 1701 | ||||
| 12 | Рукав | 46 1701-20 | ||||
| 13 | Шланговый хомут DIN3017-AS70-90/12C7-W2 (взамен поз. 14) | - | ||||
| 14 | Хомут (допускается замена на поз. 13) | 5001-26-130СП(SP) | ||||
| 14 | Хомут (допускается замена на поз. 15) | 5001-26-130-20СП | ||||
| 15 | Штуцер ввертной | 5001-26-78 | ||||
| 15 | Штуцер ввертной | 5001-26-78-20 | ||||
| 16 | Кольцо 018-022-25-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 17 | Бак гидросистемы | 2001-26-30СП(SP) | ||||
| 17 | Бак гидросистемы | 2001-26-30-20СП(SP) | ||||
| 18 | Заглушка | 404-26-149СП(SP) | ||||
| 18 | Заглушка | 404-26-149-20СП(SP) | ||||
| 19 | Бугель | 2001-26-313 | ||||
| 19 | Бугель | 2001-26-313-20 | ||||
| 20 | Болт М8-6g?70 ГОСТ 7795-70 | - | ||||
| 21 | Шайба 8Т ГОСТ 6402-70 | - | ||||
| 22 | Трубопровод | 2022-26-22СП(SP) | ||||
| 22 | Трубопровод | 2022-26-22-20СП(SP) | ||||
| 23 | Трубопровод | 2022-26-22-01СП(SP) | ||||
| 23 | Трубопровод | 2022-26-22-01-20СП | ||||
| 24 | Трубопровод | 2022-26-21-01СП(SP) | ||||
| 24 | Трубопровод | 2022-26-21-01-20СП | ||||
| 25 | Трубопровод | 2022-26-21СП(SP) | ||||
| 25 | Трубопровод | 2022-26-21-20СП(SP) | ||||
| 26 | Бугель | 2001-26-312 | ||||
| 26 | Бугель | 2001-26-312-20 | ||||
| 27 | Рукав d25* | 2022-26-543-03СП | ||||
| 27 | Рукав d25 | 2022-26-543-03-20СП | ||||
| 28 | Рукав d25* | 2022-26-543-02СП | ||||
| 28 | Рукав d25 | 2022-26-543-02-20СП | ||||
| 29 | Рукав d25* | 2022-26-543-01СП | ||||
| 29 | Рукав d25 | 2022-26-543-01-20СП | ||||
| 30 | Рукав d25* | 2022-26-543СП | ||||
| 30 | Рукав d25* | 2022-26-543-20СП | ||||
| 31 | Бугель | 2501-98-551 | ||||
| 31 | Бугель | 2501-98-551-20 | ||||
| 32 | Болт М12?1,25-6g?40 ГОСТ 7796-70 | - | ||||
| 33 | Шайба 12 ОТ ГОСТ 6402-70 | - | ||||
| 34 | Кольцо 010-014-25-2-3 ГОСТ 18829-73 | - | ||||
