Инженерные машины

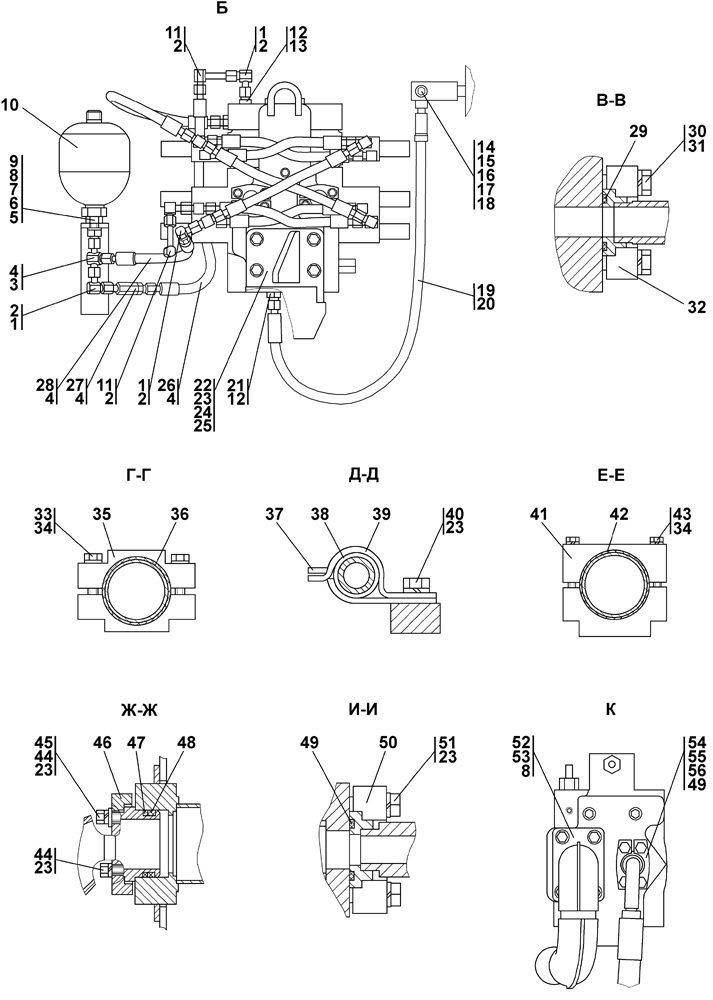

Установка гидросистемы


№ п/п	Наименование	Код детали	УХЛ	Т	У
1	Угольник	311102-26-514-02СП	4	-	-
1	Угольник	311102-26-514-02-20СП	-	4	-
2	Кольцо 018-022-25-2-51-1668 ТУ 2531-260-00149245-00	-	7	7	-
3	Тройник	311102-26-523СП(SP)	1	-	-
3	Тройник	311102-26-523-20СП	-	1	-
4	Кольцо 008-010-14-2-51-1668 ТУ 2531-260-00149245-00	-	13	13	-
5	Штуцер ввертной	2022-26-13	1	-	-
5	Штуцер ввертной	2022-26-13-20	-	1	-
6	Шайба специальная	2022-26-16	1	-	-
6	Шайба специальная	2022-26-16-20	-	1	-
7	Гайка М16?1,5 ГОСТ 5915-70	-	1	1	-
8	Шайба 16 ОТ ГОСТ 6402-70	-	13	13	-
9	Кольцо 019-023-25-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
10	Гидроаккумулятор НАD1-200-1X/50G04C-1Е111-BA	-	1	1	-
11	Угольник	311102-26-514-03СП	2	-	-
11	Угольник	311102-26-514-03-20СП	-	2	-
12	Шайба специальная	0602-28-136К	5	5	-
13	Штуцер ввертной	313512-26-26	1	-	-
13	Штуцер ввертной	313512-26-26-20	-	1	-
14	Переходник	1101-26-187	1	-	-
14	Переходник	1101-26-187-20	-	1	-
15	Пробка	37 5245	1	-	-
15	Пробка	37 5245-20	-	1	-
16	Шайба 20 ГОСТ 6402-70	-	1	1	-
17	Кольцо 007-011-25-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
18	Контргайка	Н.036.23.002	8	-	-
18	Контргайка	Н.036.23.002-01	-	8	-
19	Рукав d8	0602-28-22-17СПК	1	-	-
19	Рукав d8	0602-28-22-17-20СПК	-	1	-
20	Кольцо 010-014-25-2-3 ГОСТ 18829-73	-	4	4	-
21	Штуцер ввертной	313512-26-26-01	3	-	-
21	Штуцер ввертной	313512-26-26-01-20	-	3	-
22	Болт М12?1,25-6g?30 ГОСТ 7796-70	-	4	4	-
23	Шайба 12 ОТ ГОСТ 6402-70	-	20	20	-
24	Шайба 12?2 ГОСТ 11371-78 (допускается замена на поз. 25)	31 0210	4	-	-
24	Шайба 12?2 ГОСТ 11371-78	31 0210-20	-	4	-
25	Шайба 12 ГОСТ 11371-78 (взамен поз. 24)	-	4	4	-
26	Рукав d8	311102-26-517-50СП	1	-	-
26	Рукав d8	311102-26-517-50-20СП	-	1	-
27	Клапан	3516-26-7СП(SP)	1	-	-
27	Клапан	3516-26-7-20СП(SP)	-	1	-
28	Рукав d8	311102-26-517-36СП	1	-	-
28	Рукав d8	311102-26-517-36-20СП	-	1	-
29	Кольцо 030-035-30-2-ИРП-1314-1 ГОСТ 18829-73	-	2	2	-
30	Болт М10-6g?40 ГОСТ 7796-70	28 0250	16	-	-
30	Болт М10-6g?40 ГОСТ 7796-70	28 0250-20	-	16	-
31	Шайба 10 ОТ ГОСТ 6402-70	-	20	20	-
32	Фланец	313512-26-537	8*	-	-
32	Фланец	313512-26-537	4**	-	-
32	Фланец	313512-26-537-20	-	8*	-
32	Фланец	313512-26-537-20	-	4**	-
33	Болт М8-6g?40 ГОСТ 7798-70	-	4	4	-
34	Шайба 8Т ГОСТ 6402-70	-	18*	18*	-
34	Шайба 8Т ГОСТ 6402-70	-	12**	12**	-
35	Бугель	5001-26-215	2	-	-
35	Бугель	5001-26-215-20	-	2	-
36	Прокладка	700-40-6684	2	2	-
37	Планка	2501-26-217	2	-	-
37	Планка	2501-26-217-20	-	2	-
38	Втулка	40 0354-05	2	2	-
39	Скоба	2501-26-216	2	-	-
39	Скоба	2501-26-216-20	-	2	-
40	Болт М12?1,25-6g?25 ГОСТ 7796-70	-	2	2	-
41	Бугель	312501-94-105	4	-	-
41	Бугель	312501-94-105-20	-	4	-
42	Болт М8-6g?70 ГОСТ 7795-70	-	14*	14*	-
42	Болт М8-6g?70 ГОСТ 7795-70	-	8**	8**	-
43	Гайка накидная*	700-41-3204	2	2	-
44	Болт М12?1,25-6g?40 ГОСТ 7796-70	-	5	5	-
45	Шайба	46-11-476	2	-	-
45	Шайба	46-11-476-20	-	2	-
46	Фланец	2501-26-362	2	-	-
46	Фланец	2501-26-362-20	-	2	-
47	Шайба защитная	700-40-5117	1	1	-
48	Кольцо 050-060-58-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
49	Кольцо 032-038-36-2-51-1668 ТУ 2531-260-00149245-00	-	3	3	-
50	Фланец	313512-26-536	2	-	-
50	Фланец	313512-26-536-20	-	2	-
51	Болт 3М12-6g?45 ГОСТ 7796-70	28 0359	4	-	-
51	Болт 3М12-6g?45 ГОСТ 7796-70	28 0359-20	-	4	-
52	Болт М16?1,5-6g?30 ГОСТ 7796-70	28 0520	4	-	-
52	Болт М16?1,5-6g?30 ГОСТ 7796-70	28 0520-20	-	4	-
53	Кольцо 088-095-46-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
54	Фланец	313512-26-535	2	-	-
54	Фланец	313512-26-535-20	-	2	-
55	Болт М14-6g?50 ГОСТ 7796-70	28 0501	4	-	-
55	Болт М14-6g?50 ГОСТ 7796-70	28 0501-20	-	4	-
56	Шайба 14 ОТ ГОСТ 6402-70	-	4	4	-
