| № п/п | Наименование | Код детали | ||||

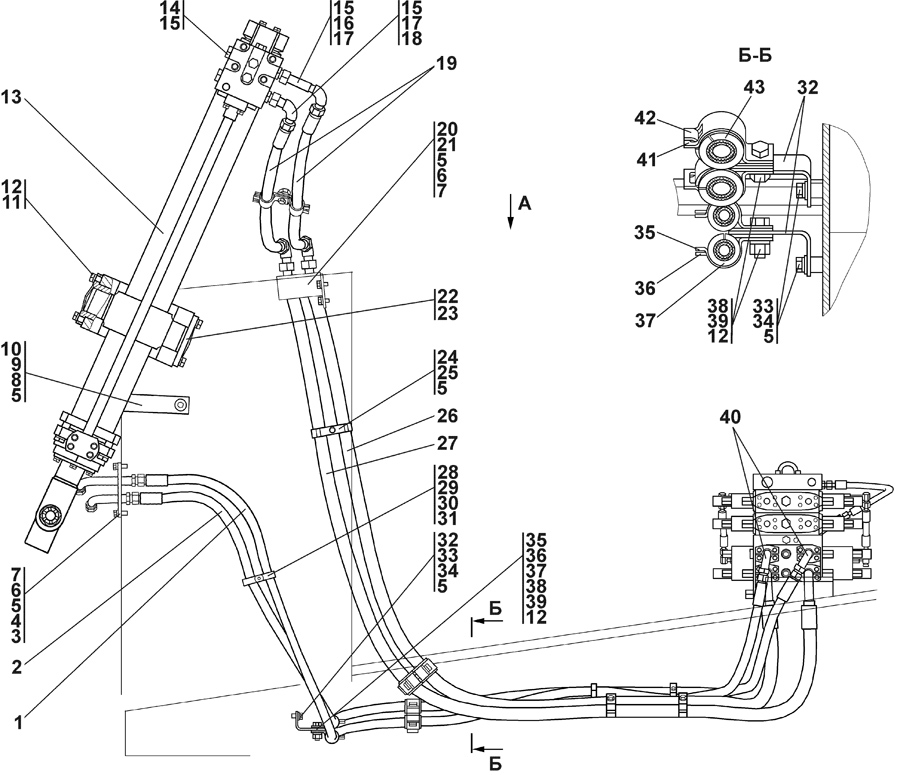

| 0 | Установка гидроцилиндров | 2026-26-10СП(SP) | ||||
| 0 | Установка гидроцилиндров | 2026-26-10-20СП(SP) | ||||
| 1 | Рукав высокого давления d16 армированный | 46-26-355-37СП | ||||
| 1 | Рукав высокого давления d16 армированный | 46-26-355-37-20СП | ||||
| 2 | Рукав высокого давления d16 армированный | 46-26-355-35СП(SP) | ||||
| 2 | Рукав высокого давления d16 армированный | 46-26-355-35-20СП | ||||
| 3 | Трубопровод | 2022-26-27СП(SP) | ||||
| 3 | Трубопровод | 2022-26-27-20СП(SP) | ||||
| 4 | Болт М12?1,25-6g?35 ГОСТ 7796-70 | - | ||||
| 5 | Шайба 12 ОТ ГОСТ 6402-70 | - | ||||
| 6 | Шайба 12?2 ГОСТ 11371-78 (допускается замена на поз. 7) | 31 0210 | ||||
| 6 | Шайба 12?2 ГОСТ 11371-78 | 31 0210-20 | ||||
| 7 | Шайба 12 ГОСТ 11371-78 (взамен поз. 6) | - | ||||
| 8 | Серьга | 2001-26-133 | ||||
| 8 | Серьга | 2001-26-133-20 | ||||
| 9 | Шайба | 31 5211 | ||||
| 9 | Шайба | 31 5211-20 | ||||
| 10 | Болт М12?1,25-6g?30 ГОСТ 7796-70 | - | ||||
| 11 | Болт М16-6g?45 ГОСТ 7796-70 | - | ||||
| 12 | Шайба 16 ОТ ГОСТ 6402-70 | - | ||||
| 13 | Гидроцилиндр d125 | 2001-26-514СП(SP) | ||||
| 13 | Гидроцилиндр d125 | 2001-26-514-20СП(SP) | ||||
| 14 | Пробка | 37 5941 | ||||
| 14 | Пробка | 37 5941-20 | ||||
| 15 | Кольцо 026-032-36-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 16 | Угольник | 1101-26-63-01СП | ||||
| 16 | Угольник | 1101-26-63-01-20СП | ||||
| 17 | Штуцер ввертной | 2001-26-298 | ||||
| 17 | Штуцер ввертной | 2001-26-298-20 | ||||
| 18 | Угольник | 1101-26-63СП(SP) | ||||
| 18 | Угольник | 1101-26-63-20СП(SP) | ||||
| 19 | Рукав d20 | 011101-97-509-05СП | ||||
| 19 | Рукав d20 | 011101-97-509-05-20СП | ||||
| 20 | Коллектор | 2026-26-11СП(SP) | ||||
| 20 | Коллектор | 2026-26-11-20СП(SP) | ||||
| 21 | Болт М12-6g?30 ГОСТ 7796-70 | - | ||||
| 22 | Крышка | 2001-26-100СП(SP) | ||||
| 22 | Крышка | 2001-26-100-20СП | ||||
| 23 | Масленка 1.2Ц6хр ГОСТ 19853-74 | - | ||||
| 23 | Масленка 1.2Кд6хр ГОСТ 19853-74 | - | ||||
| 24 | Бугель | 2501-98-551 | ||||
| 24 | Бугель | 2501-98-551-20 | ||||
| 25 | Болт М12?1,25-6g?45 ГОСТ 7796-70 | 28 0361 | ||||
| 25 | Болт М12?1,25-6g?45 ГОСТ 7796-70 | 28 0361-20 | ||||
| 26 | Рукав d25 | 2022-26-542-04СП | ||||
| 26 | Рукав d25 | 2022-26-542-04-20СП | ||||
| 27 | Рукав d25 | 2022-26-542-05СП | ||||
| 27 | Рукав d25 | 2022-26-542-05-20СП | ||||
| 28 | Бугель | 312501-26-141 | ||||
| 28 | Бугель | 312501-26-141-20 | ||||
| 29 | Прокладка | 700-40-6684-03 | ||||
| 30 | Болт М8-6g?35 ГОСТ 7796-70 | - | ||||
| 31 | Шайба 8Т ГОСТ 6402-70 | - | ||||
| 32 | Планка | 312501-94-155 | ||||
| 32 | Планка | 312501-94-155-20 | ||||
| 33 | Шайба | 31 0225 | ||||
| 34 | Болт М12?1,25-6g?25 ГОСТ 7796-70 | - | ||||
| 35 | Скоба | 2501-26-300 | ||||
| 35 | Скоба | 2501-26-300-20 | ||||
| 36 | Планка | 2501-26-301 | ||||
| 36 | Планка | 2501-26-301-20 | ||||
| 37 | Втулка | 40 0354-05 | ||||
| 38 | Болт М16?1,5-6g?45 ГОСТ 7796-70 | 28 0544 | ||||
| 38 | Болт М16?1,5-6g?45 ГОСТ 7796-70 | 28 0544-20 | ||||
| 39 | Гайка М16?1,5 ГОСТ 5915-70 | - | ||||
| 40 | Трубопровод | 313512-26-20СП | ||||
| 40 | Трубопровод | 313512-26-20-20СП | ||||
| 41 | Скоба | 2501-26-220 | ||||
| 41 | Скоба | 2501-26-220-20 | ||||
| 42 | Планка | 2501-26-221 | ||||
| 42 | Планка | 2501-26-221-20 | ||||
| 43 | Втулка | 40 0354-05 | ||||
