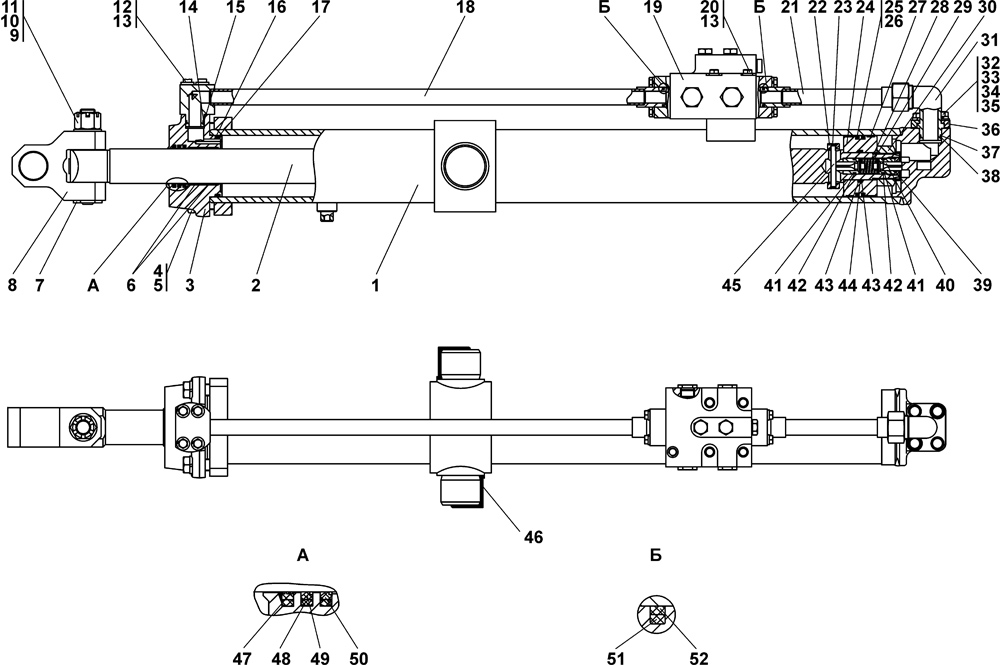

Гидроцилиндр d125


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Гидроцилиндр	2001-26-514СП(SP)	1	-	-
0	Гидроцилиндр	2001-26-514-20СП(SP)	-	1	-
1	Корпус	2001-26-508-05СП	1	1	-
2	Шток	2001-26-596	1	-	-
2	Шток	2001-26-596-20	-	1	-
3	Крышка	2001-26-599	1	1	-
4	Болт М24?2-6g?75.109 ГОСТ 7796-70	28 0835	4	-	-
4	Болт М24?2-6g?75.109 ГОСТ 7796-70	28 0835-20	-	4	-
5	Шайба 24 Т ГОСТ 6402-70	-	4	4	-
6	Кольцо Е22Т-070-30-2,5 ТУ 2290-004-48774662-2002	-	1	1	-
7	Палец	1501-26-509СП(SP)	1	1	-
8	Проушина	2001-26-594	1	1	-
9	Шплинт 6,3?71 ГОСТ 397-79	-	1	1	-
10	Шайба 30 ГОСТ 11371-78	31 0410-01	1	-	-
10	Шайба 30 ГОСТ 11371-78	31 0410-01-20	-	1	-
11	Гайка М30?2 ГОСТ 5918-73	30 0431	1	-	-
11	Гайка М30?2 ГОСТ 5918-73	30 0431-20	-	1	-
12	Болт М12?1,25-6g?80.109 ГОСТ 7795-70	28 0385	4	-	-
12	Болт М12?1,25-6g?80.109 ГОСТ 7795-70	28 0385-20	-	4	-
13	Шайба 12 ОТ ГОСТ 6402-70	-	8	8	-
14	Кольцо защитное	2501-98-550	1	1	-
15	Кольцо 032-038-36-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
16	Шайба защитная	2001-26-558	1	1	-
17	Кольцо 115-125-58-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
18	Трубопровод	2001-26-511-01СП	1	-	-
18	Трубопровод	2001-26-511-01-20СП	-	1	-
19	Устройство перепускное	1501-26-508-01СП	1	-	-
19	Устройство перепускное	1501-26-508-01-20СП	-	1	-
20	Болт 3М12?1,25-6g?105.109 ГОСТ 7796-70	28 0391	4	-	-
20	Болт 3М12?1,25-6g?105.109 ГОСТ 7796-70	28 0391-20	-	4	-
21	Трубопровод	2001-26-512-01СП	1	-	-
21	Трубопровод	2001-26-512-01-20СП	-	1	-
22	Втулка	2001-26-598	1	1	-
23	Кольцо	2001-26-604	1	1	-
24	Поршень	2001-26-601	1	1	-
25	Кольцо уплотнительное	2001-26-552	2	2	-
26	Кольцо 110-120-58-2-51-1668 ТУ 2531-260-00149245-00	-	2	2	-
27	Втулка опорная	2001-26-553	2	2	-
28	Проставка	1501-26-623	2	2	-
29	Пружина	38 327	1	1	-
30	Гайка специальная	312001-26-110	1	1	-
31	Угольник	46-98-509	1	-	-
31	Угольник	46-98-509-20	-	1	-
32	Болт 16?1,5-6g?45.109 ГОСТ 7796-70	28 0544	4	-	-
32	Болт 16?1,5-6g?45.109 ГОСТ 7796-70	28 0544-20	-	4	-
33	Шайба 16 ОТ ГОСТ 6402-70	-	4	4	-
34	Шайба 16 ГОСТ 11371-78 (допускается замена на поз.35)	31 0270	4	-	-
34	Шайба 16 ГОСТ 11371-78	31 0270-20	-	4	-
35	Шайба 16 ГОСТ 11371-78 (допускается замена на поз.34)	31 0270-05	4	-	-
35	Шайба 16 ГОСТ 11371-78	31 0270-05-20	-	4	-
36	Фланец	46-98-557	2	-	-
36	Фланец	46-98-557-20	-	2	-
37	Шайба защитная	700-40-6307	1	1	-
38	Кольцо 039-045-36-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
39	Заглушка	1501-26-622	1	1	-
40	Клапан	1501-26-507СП(SP)	2	2	-
41	Кольцо защитное	46-93-607-01	2	2	-
42	Кольцо 026-032-36-2-51-1668 ТУ 2531-260-00149245-00	-	2	2	-
43	Кольцо защитное	2501-98-534	2	2	-
44	Кольцо 055-065-58-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
45	Палец	1501-26-625-02	1	1	-
46	Заглушка	2001-26-559	1	1	-
47	Грязесъемник Е50-А-070-12 ТУ 2290-005-48774662-2002	-	1	1	-
48	Кольцо 075-085-58-2-3 ГОСТ 18829-73	-	1	1	-
49	Кольцо уплотнительное	2001-26-606	1	1	-
50	Уплотнение Е01-070 ТУ 2290-001-48774662-2000	-	2	2	-
51	Кольцо 030-035-30-2-ИРП-1314-1 ГОСТ 18829-73	-	2	2	-
52	Кольцо уплотнительное	46-26-1546	2	2	-
