Инженерные машины

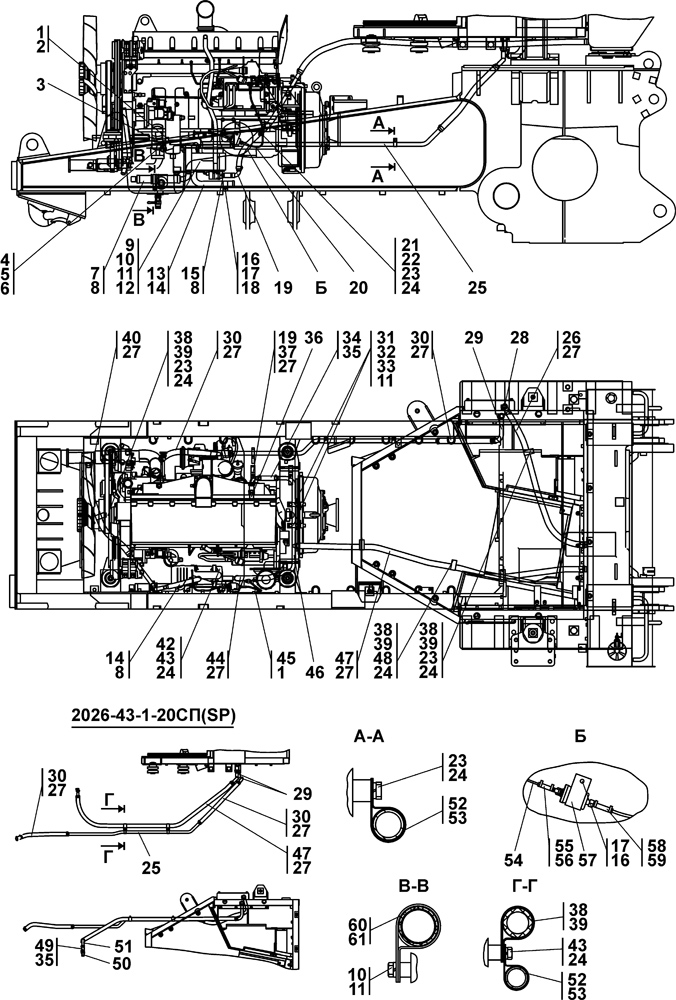

Установка системы подогрева


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Установка системы подогрева	2026-43-1СП(SP)	1	-	-
0	Установка системы подогрева	2026-43-1-20СП(SP)	-	1	-
1	Прокладка	46-43-313	3	-	-
2	Пробка	700-37-2077	1	-	-
3	Трубопровод	2026-43-11СП(SP)	2	-	-
4	Прижим	2002-43-133	2	-	-
5	Болт М10-6g?25 ГОСТ 7796-70	28 0230	2	-	-
6	Шайба 10 ОТ ГОСТ 6402-70	01000310330100	5	-	-
7	Глушитель на подаче воздуха в камеру сгорания*	-	1	-	-
8	Хомут для жидкостных шлангов 20-32*	-	5	-	-
9	Кронштейн	1146-43-34СП (SP)	1	-	-
10	Болт М12?1,25-6g?25 ГОСТ 7796-70	01000280551000	5	-	-
11	Шайба 12 ОТ ГОСТ 6402-70	01000310400100	9	-	-
12	Шайба 12 ГОСТ 11371-78	31 0210-05	4	-	-
13	Металлорукав выхлопной*	-	1	-	-
14	Хомут для выхлопной системы 30-33*	-	1	-	-
15	Патрубок формованный ? 20?29*	-	1	-	-
16	Шайба пружинная М6*	-	2	-	-
17	Болт М6?16*	-	2	-	-
18	Хомут поддерживающий для выхлопа*	-	1	-	-
19	Трубопровод	1146-43-32СП(SP)	1	-	-
20	Труба топливная 6?1*	-	1	-	-
21	Прокладка	700-40-6684-16	2	-	-
22	Хомутик	700-41-3310	2	-	-
23	Болт М8-6g?16 ГОСТ 7796-70	01000280241000	5	-	-
24	Шайба 8Т ГОСТ 6402-70	01000310250100	12	-	-
24	Шайба 8Т ГОСТ 6402-70	01000310250200	-	4	-
25	Труба	2002-43-130	1	-	-
25	Труба	2002-43-130-20	-	1	-
26	Рукав	46 0901-19	1	-	-
27	Шланговый хомут DIN3017-AS30-45/12C7-W2	466715900017	14	8	-
28	Переходник	2502-43-90СП(SP)	1	-	-
29	Труба	2002-43-128	1	-	-
29	Труба	2002-43-128-20	-	2	-
30	Рукав	46 0901-14	2	-	-
30	Рукав	46 0901-14-20	-	2	-
31	Кронштейн	606-43-13СП (SP)	2	-	-
32	Прижим	2502-43-79	2	-	-
33	Болт М12?1,25-6g?40 ГОСТ 7796-70	01000280615000	4	-	-
34	Патрубок формованный d20x29*	-	1	-	-
35	Шланговый хомут DIN3017-AS20-32/12C7-W2	466715900016	2	2	-
36	Переходник	1146-43-20-03	1	-	-
37	Рукав	46 0801-04	1	-	-
38	Прокладка	700-40-6684	5	2	-
39	Хомутик	41 5355	5	2	-
40	Рукав	46 0801-05	1	-	-
42	Подогреватель «HYDRONIC M-II D12»	2524730500000	1	-	-
43	Болт М8-6g?20 ГОСТ 7796-70	01000280291000	4	-	-
43	Болт М8-6g?20 ГОСТ 7796-70	01000280291200	-	2	-
44	Рукав	46 0801-06	1	-	-
44	Рукав	46 0801-06-20	-	1	-
45	Штуцер	2001-53-71СП(SP)	1	-	-
46	Трубопровод	2026-43-10СП(SP)	1	-	-
47	Рукав	46 0901-25	1	-	-
48	Рукав	46 0901-25-20	-	1	-
48	Болт М10-6g?20 ГОСТ 7796-70	01000280470000	3	-	-
49	Рукав	46 0721-20	-	1	-
50	Переходник	1146-43-20-01	-	1	-
51	Переходник	1106-43-51СП(SP)	-	1	-
52	Прокладка	700-40-6684-03	2	2	-
53	Хомутик	700-41-2548	2	2	-
54	Труба топливная 4x1*	-	1	-	-
55	Хомут топливопровода d9*	-	4	-	-
56	Шланг топливный d3,5x9,5*	-	2	-	-
57	Кронштейн топливного насоса*	-	1	-	-
58	Хомут топливопровода d11*	-	4	-	-
59	Шланг топливный d5?11*	-	2	-	-
60	Хомутик	700-41-3267	1	-	-
61	Втулка	40 0354-04	1	-	-
