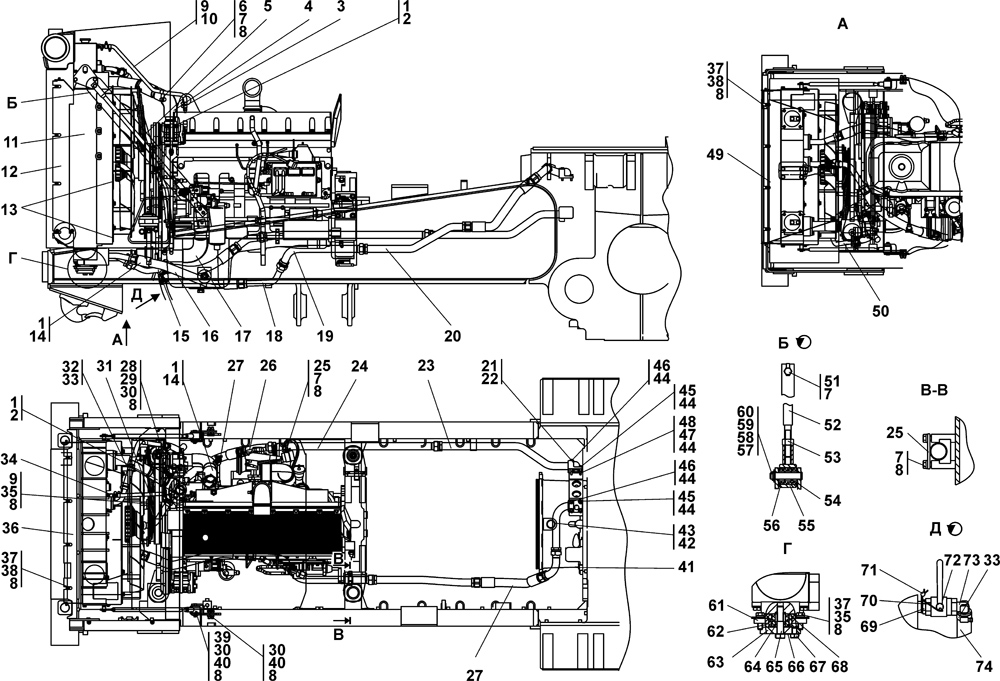

| № п/п | Наименование | Код детали | ||||
| 0 | Система охлаждения | 2026-60-1СП(SP) | ||||
| 0 | Система охлаждения | 2026-60-1-20СП(SP) | ||||
| 1 | Хомут 43828-Е | - | ||||
| 2 | Патрубок водяной 32828 | - | ||||
| 3 | Штуцер | 2006-60-108СП(SP) | ||||
| 3 | Штуцер | 2006-60-108-20СП(SP) | ||||
| 4 | Трубопровод | 2026-60-104СП(SP) | ||||
| 4 | Трубопровод | 2026-60-104-20СП(SP) | ||||
| 5 | Труба | 2026-60-12 | ||||
| 5 | Труба | 2026-60-12-20 | ||||
| 6 | Хомутик | 41 5204 | ||||
| 6 | Хомутик | 41 5204-20 | ||||
| 7 | Болт М12?1,25-6g?25 ГОСТ 7796-70 | - | ||||
| 8 | Шайба 12 ОТ ГОСТ 6402-70 | - | ||||
| 9 | Рукав | 46 0501-09 | ||||
| 9 | Рукав | 46 0501-09-20 | ||||
| 10 | Шланговый хомут DIN3017-AS20-32/12C7-W2 | - | ||||
| 11 | Установка радиаторная | 2026-60-100СП(SP) | ||||
| 11 | Установка радиаторная | 2026-60-100-20СП(SP) | ||||
| 12 | Щиток | 2026-60-18 | ||||
| 12 | Щиток | 2026-60-18-20 | ||||
| 13 | Прокладка | 2026-60-22 | ||||
| 14 | Патрубок водяной 67369 | - | ||||
| 15 | Трубопровод | 2022-60-106СП(SP) | ||||
| 15 | Трубопровод | 2022-60-106-20СП(SP) | ||||
| 16 | Рукав | 46-60-392-06СП(SP) | ||||
| 16 | Рукав | 46-60-392-06-20СП(SP) | ||||
| 17 | Трубопровод | 2026-60-105СП(SP) | ||||
| 17 | Трубопровод | 2026-60-105-20СП(SP) | ||||
| 18 | Трубопровод | 312006-60-110СП(SP) | ||||
| 18 | Трубопровод | 312006-60-110-20СП | ||||
| 19 | Трубопровод | 2002-60-159-02СП(SP) | ||||
| 19 | Трубопровод | 2002-60-159-02-20СП | ||||
| 20 | Трубопровод | 2002-60-116СП(SP) | ||||
| 20 | Трубопровод | 2002-60-116-20СП(SP) | ||||
| 21 | Датчик ТМ100-В ТУ 37.003.800-77 | 45 7382 5054 | ||||
| 22 | Датчик ТМ100-ВТ ТУ 37.003.800-77 | 45 7382 5055 | ||||
| 23 | Трубопровод | 2026-60-110СП(SP) | ||||
| 23 | Трубопровод | 2026-60-110-20СП(SP) | ||||
| 24 | Трубопровод | 2002-60-159-01СП(SP) | ||||
| 24 | Трубопровод | 2002-60-159-01-20СП | ||||
| 25 | Планка | 2506-60-65-01 | ||||
| 25 | Планка | 2506-60-65-01-20 | ||||
| 26 | Трубопровод | 2026-60-111СП(SP) | ||||
| 26 | Трубопровод | 2026-60-111-20СП(SP) | ||||
| 27 | Рукав | 46-60-392-01СП(SP) | ||||
| 27 | Рукав | 46-60-392-01-20СП(SP) | ||||
| 28 | Кронштейн | 2026-60-107СП(SP) | ||||
| 28 | Кронштейн | 2026-60-107-20СП(SP) | ||||
| 29 | Прижим | 2502-43-79 | ||||
| 29 | Прижим | 2502-43-79-20 | ||||
| 30 | Болт М12?1,25-6g?40 ГОСТ 7796-70 | - | ||||
| 31 | Ограждение | 1506-60-116СП(SP) | ||||
| 31 | Ограждение | 1506-60-116-20СП(SP) | ||||
| 32 | Рукав | 46 0901-04 | ||||
| 32 | Рукав | 46 0901-04-20 | ||||
| 33 | Шланговый хомут DIN3017-AS30-45/12C7-W2 | - | ||||
| 34 | Переходник | 2502-43-123 | ||||
| 34 | Переходник | 2502-43-123-20 | ||||
| 35 | Болт М12?1,25-6g?35 ГОСТ 7796-70 | - | ||||
| 36 | Щиток | 2026-60-16 | ||||
| 36 | Щиток | 2026-60-16-20 | ||||
| 37 | Шайба | 46-11-476 | ||||
| 37 | Шайба | 46-11-476-20 | ||||
| 38 | Болт М12-6g?20 ГОСТ 7796-70 | - | ||||
| 39 | Кронштейн | 2002-60-133-01СП(SP) | ||||
| 39 | Кронштейн | 2002-60-133-01-20СП | ||||
| 40 | Гайка М12?1,25 ГОСТ 15521-70 | 30 0215-01 | ||||
| 40 | Гайка М12?1,25 ГОСТ 15521-70 | 30 0215-20 | ||||
| 41 | Трубопровод | 2002-60-127СП(SP) | ||||
| 41 | Трубопровод | 2002-60-127-20СП(SP) | ||||
| 42 | Кольцо 042-050-46-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 43 | Патрубок | 2002-60-128СП(SP) | ||||
| 43 | Патрубок | 2002-60-128-20СП(SP) | ||||
| 44 | Шайба 10 ОТ ГОСТ 6402-70 | - | ||||
| 45 | Болт М10-6g?40 ГОСТ 7796-70 | 28 0250 | ||||
| 45 | Болт М10-6g?40 ГОСТ 7796-70 | 28 0250-20 | ||||
| 46 | Болт М10-6g?70 ГОСТ 7795-70 | - | ||||
| 47 | Гайка М10 ГОСТ 5915-70 | - | ||||
| 48 | Шпилька | 29 5220 | ||||
| 48 | Шпилька | 29 5220-20 | ||||
| 49 | Щиток | 2026-60-21 | ||||
| 49 | Щиток | 2026-60-21-20 | ||||
| 50 | Рукав | 46 0901-12 | ||||
| 50 | Рукав | 46 0901-12-20 | ||||
| 51 | Шайба стопорная | 700-31-2242 | ||||
| 51 | Шайба стопорная | 700-31-2242-20 | ||||
| 52 | Стяжка | 2002-60-120-04СП(SP) | ||||
| 52 | Стяжка | 2002-60-120-04-20СП | ||||
| 53 | Гайка М16?1,5 ГОСТ 5915-70 | - | ||||
| 54 | Втулка | 2501-25-108 | ||||
| 54 | Втулка | 2501-25-108-20 | ||||
| 55 | Втулка | 2001-60-103СП(SP) | ||||
| 55 | Втулка | 2001-60-103-20СП(SP) | ||||
| 56 | Втулка | 40 0093 | ||||
| 57 | Шплинт 4?40 ГОСТ 397-79 | - | ||||
| 58 | Шайба 16 ГОСТ 11371-78 (допускается замена на поз. 59) | 31 0270 | ||||
| 59 | Шайба 16 ГОСТ 11371-78 (допускается замена на поз. 58) | 31 0270 | ||||
| 59 | Шайба 16 ГОСТ 11371-78 | 31 0270-20 | ||||
| 60 | Ось 6-16f9?75 ГОСТ 9650-80 | 47 0570 | ||||
| 61 | Пластина | 2001-60-101 | ||||
| 61 | Пластина | 2001-60-101-20 | ||||
| 62 | Амортизатор | 2001-60-96 | ||||
| 62 | Амортизатор | 2001-60-96-20 | ||||
| 63 | Шайба | 2001-60-97 | ||||
| 63 | Шайба | 2001-60-97-20 | ||||
| 64 | Втулка | 2002-60-30 | ||||
| 64 | Втулка | 2002-60-30-20 | ||||
| 65 | Болт 3М16?1,5-6g?70 ГОСТ 7795-70 | 28 0561 | ||||
| 65 | Болт 3М16?1,5-6g?70 ГОСТ 7795-70 | 28 0561-20 | ||||
| 66 | Пластина | 2001-60-95 | ||||
| 66 | Пластина | 2001-60-95-20 | ||||
| 67 | Болт | 28 5315 | ||||
| 67 | Болт | 28 5315-20 | ||||
| 68 | Амортизатор | 2501-25-37СП(SP) | ||||
| 68 | Амортизатор | 2501-25-37-20СП(SP) | ||||
| 69 | Контрогайка | 2502-60-31 | ||||
| 69 | Контрогайка | 2502-60-31-20 | ||||
| 70 | Проволока 0,8-0-С ГОСТ 328274 | - | ||||
| 71 | Пломба свинцовая | 2001-80-4 | ||||
| 72 | Кран шаровой 0,63/20 ТУ 3742-997-24337661-93 | - | ||||
| 73 | Угольник концевой | 2002-60-82 | ||||
| 73 | Угольник концевой | 2002-60-82-20 | ||||
| 74 | Рукав | 46 0901-14 | ||||
| 74 | Рукав | 46 0901-14-20 | ||||
