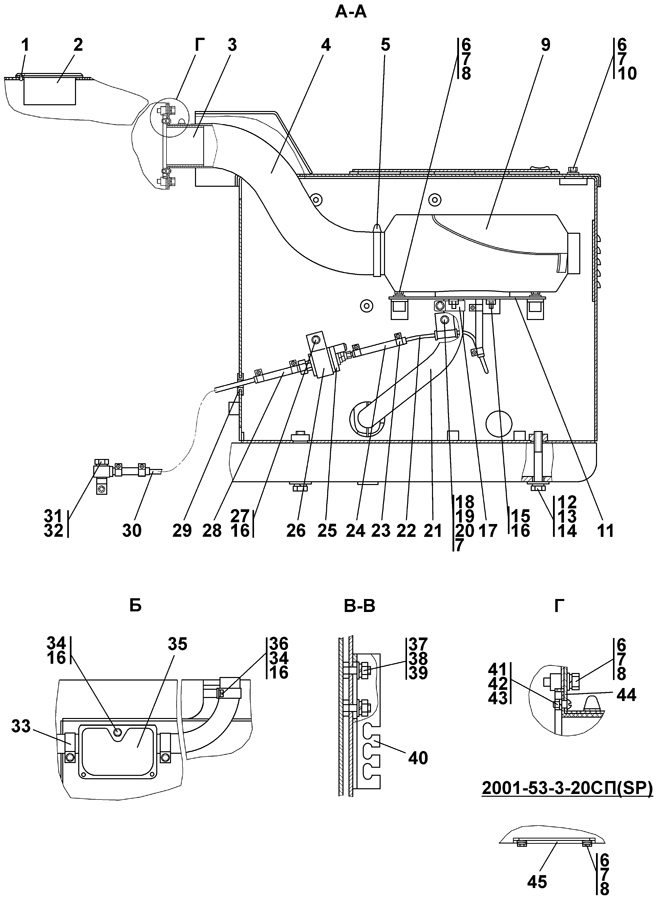

Установка независимого отопителя кабины


№ п/п	Наименование	Код детали	УХЛ	Т	У
1	Заклёпка 3120-32-08	-	4	4	-
2	Сопло	330 31 311	1	1	-
3	Воздухораспре-делитель*	-	1	-	-
4	Труба гибкая* d=60 мм	-	1	-	-
5	Хомут стяжной червячный * d=50-70мм	-	2	-	-
6	Болт М8-6g?25 ГОСТ 7796-70	-	12	8	-
7	Шайба 8Т ГОСТ 6402-70	-	13	8	-
8	Шайба 8 ГОСТ 11371-78	31 0150	8	-	-
8	Шайба 8 ГОСТ 11371-78	31 0150-20	-	4	-
9	Отопитель независимый Airtronic D2	25 2116 05 0000	1	-	-
10	Шайба 8 ГОСТ 6958-78	31 0140	4	-	-
10	Шайба 8 ГОСТ 6958-78	31 0140-20	-	4	-
11	Пластина	2001-53-118	1	-	-
12	Болты М12?1,25-6g?80 ГОСТ 7795-70	28 0385	10	-	-
12	Болты М12?1,25-6g?80 ГОСТ 7795-70	28 0385-20	-	10	-
13	Шайба 12 ОТ ГОСТ 6402-70	-	10	10	-
14	Шайба 12?2 ГОСТ 11371-78	31 0210	10	-	-
14	Шайба 12?2 ГОСТ 11371-78	31 0210-20	-	10	-
15	Гайка М6*	-	4	-	-
16	Шайба d=6,5мм*	-	7	-	-
17	Хомут стяжной*	-	3	-	-
18	Прокладка	40 0310	1	-	-
19	Хомутик	700-40-3310	1	-	-
20	Болт М8-6g?16 ГОСТ 7796-70	-	1	-	-
21	Труба гибкая d=25мм*	-	1	-	-
22	Трубка пластиковая 4х1,25*	-	1	-	-
23	Хомут стяжной*	-	8	-	-
24	Рукав 3,5х9,5*	-	2	-	-
25	Насос топливный*	-	1	-	-
26	Держатель насоса*	-	1	-	-
27	Болт М6?30*	-	1	-	-
28	Рукав 5?3*	-	2	-	-
29	Кольцо	700-40-6695	1	-	-
30	Трубка пластиковая 6х2*	-	1	-	-
31	Болт	41 5125	1	-	-
32	Прокладка	46-43-313	2	-	-
33	Хомут стяжной*	-	3	-	-
34	Болт 6?12*	-	2	-	-
35	Глушитель*	-	1	-	-
36	Хомут*	-	1	-	-
37	Гайка М6 ГОСТ 5915-70	-	4	2	-
38	Шайба 6Т ГОСТ 6402-70	-	10	8	-
39	Шайба 6 ГОСТ 11371-78	31 0110	2	-	-
39	Шайба 6 ГОСТ 11371-78	31 0110-20	-	2	-
40	Упор	2001-53-44	1	1	-
41	Винт В.М4-6g?10 ГОСТ17473-80	-	3	-	-
42	Гайка М4 ГОСТ 5927-70	-	3	-	-
43	Шайба 4 ГОСТ 6402-70	-	3	-	-
44	Пластина	0901-53-1	1	-	-
45	Крышка	312001-53-8-20	-	1	-
