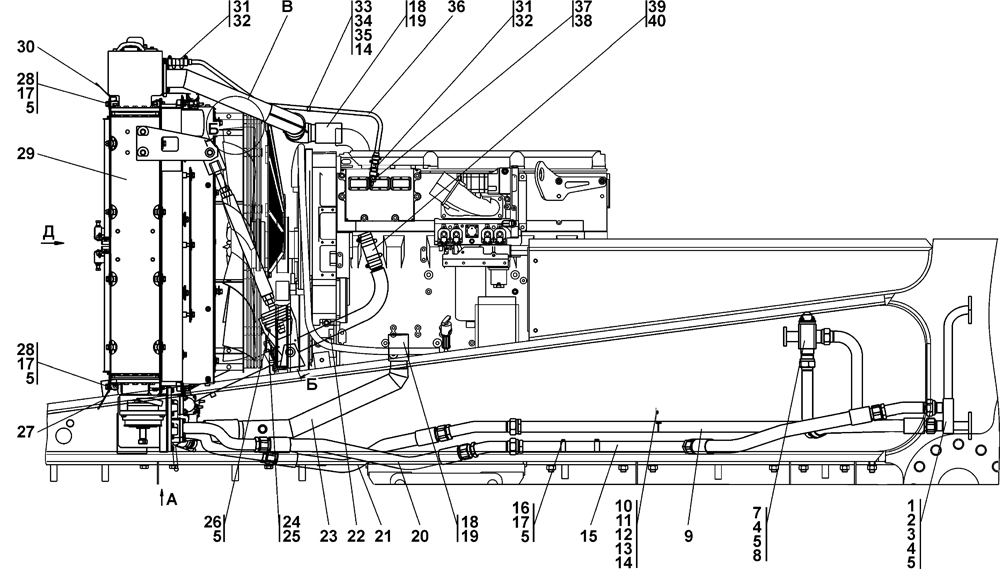

| № п/п | Наименование | Код детали | ||||
| 0 | Система охлаждения | 2506-60-3СП(SP) | ||||
| 0 | Система охлаждения | 2506-60-3-20СП(SP) | ||||
| 1 | Трубопровод | 2501-60-241СП(SP) | ||||
| 1 | Трубопровод | 2501-60-241-20СП(SP) | ||||
| 2 | Прокладка | 700-40-6617 | ||||
| 2 | Прокладка | 700-40-6617-20 | ||||
| 3 | Прокладка | 700-40-6618 | ||||
| 3 | Прокладка | 700-40-6618-20 | ||||
| 4 | Болт М12-6gx30 ГОСТ 7796-70 | - | ||||
| 5 | Шайба 12 ОТ ГОСТ 6402-70 | - | ||||
| 7 | Клапан | 2501-60-189-03СП(SP) | ||||
| 7 | Клапан | 2501-60-189-03-20СП | ||||
| 8 | Кольцо 055-065-58-2-51-1668 ТУ 2531-260-00149245-00 | - | ||||
| 9 | Трубопровод | 2506-60-131СП(SP) | ||||
| 9 | Трубопровод | 2506-60-131-20СП(SP) | ||||
| 10 | Кронштейн | 2506-60-67-01 | ||||
| 10 | Кронштейн | 2506-60-67-01-20 | ||||
| 11 | Планка | 404-60-205 | ||||
| 11 | Планка | 404-60-205-20 | ||||
| 12 | Хомут | 404-60-206 | ||||
| 12 | Хомут | 404-60-206-20 | ||||
| 13 | Гайка М8 ГОСТ 5915-70 | - | ||||
| 14 | Шайба 8Т ГОСТ 6402-70 | - | ||||
| 15 | Трубопровод | 2506-60-130СП(SP) | ||||
| 15 | Трубопровод | 2506-60-130-20СП(SP) | ||||
| 16 | Планка | 2506-60-65-01 | ||||
| 16 | Планка | 2506-60-65-01-20 | ||||
| 17 | Болт М12x1,25-6gx30 ГОСТ 7796-70 | - | ||||
| 18 | Патрубок водяной 2,5”x4”, 67369 | - | ||||
| 19 | Хомут 2,3”-3,23 43828-Е | - | ||||
| 20 | Рукав | 46-60-392-07СП(SP) | ||||
| 20 | Рукав | 46-60-392-07-20СП(SP) | ||||
| 21 | Рукав | 46-60-392-06СП(SP) | ||||
| 21 | Рукав | 46-60-392-06-20СП(SP) | ||||
| 22 | Трубопровод | 2506-60-129СП(SP) | ||||
| 22 | Трубопровод | 2506-60-129-20СП(SP) | ||||
| 23 | Трубопровод | 2506-60-118СП(SP) | ||||
| 23 | Трубопровод | 2506-60-118-20СП(SP) | ||||
| 24 | Кронштейн | 2506-60-133СП(SP) | ||||
| 24 | Кронштейн | 2506-60-133-20СП(SP) | ||||
| 25 | Планка | 2506-60-65 | ||||
| 25 | Планка | 2506-60-65-20 | ||||
| 26 | Болт М12x1,25-6gx20 ГОСТ 7796-70 | - | ||||
| 27 | Щиток | 2506-60-69 | ||||
| 27 | Щиток | 2506-60-69-20 | ||||
| 28 | Шайба | 46-11-476 | ||||
| 28 | Шайба | 46-11-476-20 | ||||
| 29 | Установка радиаторная | 2506-60-146СП(SP) | ||||
| 29 | Установка радиаторная | 2506-60-146-20СП(SP) | ||||
| 30 | Щиток | 2506-60-70 | ||||
| 30 | Щиток | 2506-60-70-20 | ||||
| 31 | Рукав | 46 0601-01 | ||||
| 31 | Рукав | 46 0601-01-20 | ||||
| 32 | Шланговый хомут DIN3017-AS20-32/12C-W2 | - | ||||
| 33 | Прокладка | 700-40-6684-04 | ||||
| 34 | Хомут | 700-41-3179 | ||||
| 35 | Болт М8-6gx16 ГОСТ 7796-70 | - | ||||
| 36 | Трубопровод | 313516-60-104СП(SP) | ||||
| 36 | Трубопровод | 313516-60-104-20СП | ||||
| 37 | Штуцер | 2506-60-68 | ||||
| 37 | Штуцер | 2506-60-68-20 | ||||
| 38 | Прокладка | 46-43-313 | ||||
| 39 | Рукав | 46 1301-01 | ||||
| 39 | Рукав | 46 1301-01-20 | ||||
| 40 | Шланговый хомут DIN3017-AS40-32/12C-W2 | - | ||||
