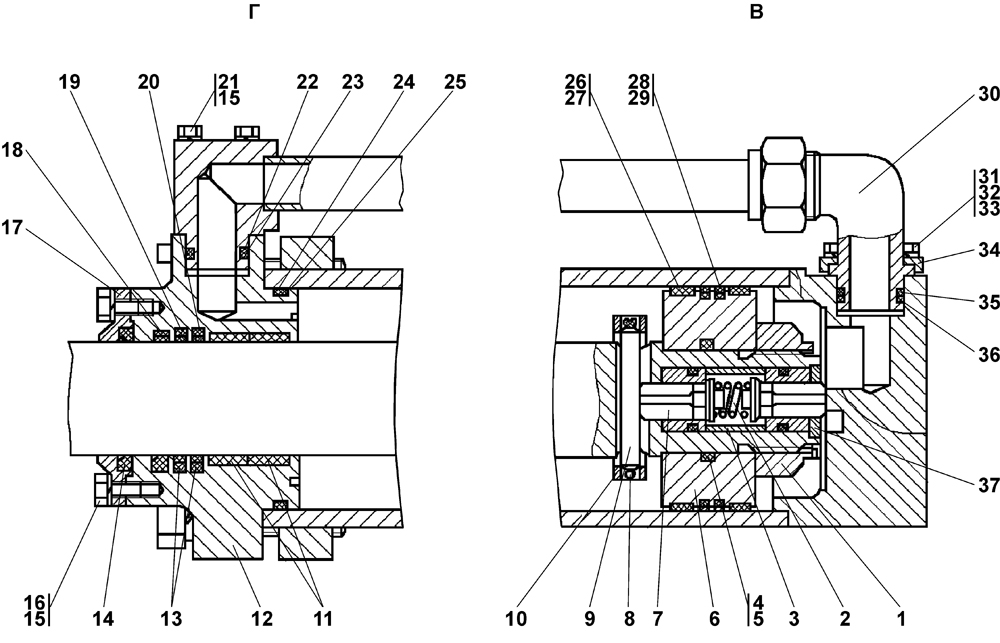

Гидроцилиндр d140


№ п/п	Наименование	Код детали	УХЛ	Т	У
1	Гайка	2501-98-588-01	1	1	-
2	Пружина	38 327	1	1	-
3	Проставка	52 5540	1	1	-
4	Кольцо защитное	410602-95-77К	2	2	-
5	Кольцо 066-071-58-2-51-1668 ТУ2531-260-00149245-00	-	1	1	-
6	Поршень	2602-28-94	1	1	-
7	Клапан	46-26-631СП(SP)	2	2	-
8	Кольцо	58 5760	1	1	-
9	Палец	2601-26-8	1	1	-
10	Втулка	2601-26-6	1	1	-
11	Кольцо опорно-направляющее штоковое Е22Т-080-30-30 ТУ2290-004-48774662-2002	-	2	2	-
12	Крышка	2501-26-1164	1	1	-
13	Кольцо 088-095-46-2-51-1668 ТУ2531-260-00149245-00	-	2	2	-
14	Грязесъемник 3d	2501-93-506-01СП(SP)	1	1	-
15	Шайба 12 ОТ ГОСТ 6402-70	-	8	8	-
16	Болт М12x1,25-6gx25 ГОСТ 7796-70	-	4	4	-
17	Скребок	2001-26-557-01	1	1	-
18	Грязесъемник Е50-А-080-12 ТУ 2290-005-48774662-2002	-	1	1	-
19	Кольцо уплотнительное	2001-26-554	1	1	-
20	Кольцо уплотнительное	2001-26-567	1	1	-
21	Болт М12x1,25-6gx80 ГОСТ 7795-70	28 0385	4	-	-
21	Болт М12x1,25-6gx80 ГОСТ 7795-70	28 0385-20	-	4	-
22	Кольцо защитное	2501-98-550	1	1	-
23	Кольцо 032-038-36-2-51-1668 ТУ2531-260-00149245-00	-	1	1	-
24	Кольцо защитное	2601-28-10	1	1	-
25	Кольцо 130-140-58-2-ИРП1314-1 ГОСТ 18829-73/ТУ38.005.204-84	-	1	1	-
26	Втулка опорная (допускается замена на поз. 27)	312501-26-184	2	2	-
27	Кольцо опорно-направляющее поршневое Е21Т-140-15-35 ТУ2290-004-48774662-2002 (допускается замена на поз.26)	-	2	2	-
28	Кольцо уплотнительное	312501-26-185	2	2	-
29	Кольцо 125-135-58-2-51-1668 ТУ2531-260-00149245-00	-	2	2	-
30	Угольник	46-98-509	1	-	-
30	Угольник	46-98-509-20	-	1	-
31	Болт М16x1,5-6gx45 ГОСТ 7796-70	28 0544	4	-	-
31	Болт М16x1,5-6gx45 ГОСТ 7796-70	28 0544-20	-	4	-
32	Шайба 16 ОТ ГОСТ 6402-70	-	8	8	-
33	Шайба 16 ГОСТ 11371-78	31 0270	2	-	-
33	Шайба 16 ГОСТ 11371-78	31 0270-20	-	2	-
34	Фланец	46-98-557	2	-	-
34	Фланец	46-98-557-20	-	2	-
35	Шайба защитная	700-40-6307	1	1	-
36	Кольцо 039-045-36-2-51-1668 ТУ2531-260-00149245-00	-	1	1	-
37	Заглушка	2601-26-9	1	1	-
