Инженерные машины

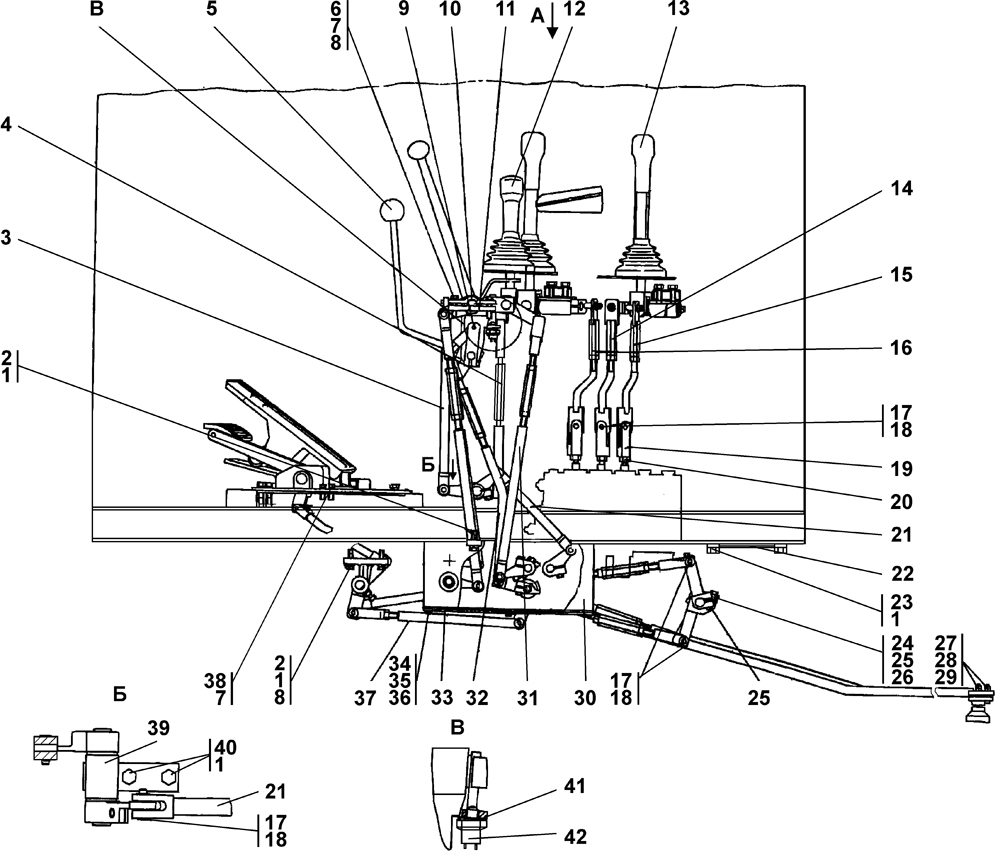

Управление трактором


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Управление трактором	2501-13-4-05СП(SP)	1	-	-
0	Управление трактором	2501-13-4-05-20СП(SP)	-	1	-
1	Шайба 10 ОТ ГОСТ 6402-70	-	32	32	-
2	Болт М10-6gx30 ГОСТ 7796-70	-	19	19	-
3	Тяга	3501-13-132СП(SP)	2	-	-
3	Тяга	3501-13-132-20СП(SP)	-	2	-
4	Тяга	3501-13-135СП(SP)	1	1	-
5	Ручка	46-23-133	1	-	-
5	Ручка	46-23-133-20	-	1	-
6	Болт М8-6gx40 ГОСТ 7795-70	-	7	7	-
7	Шайба 8Т ГОСТ 6402-70	-	20	20	-
8	Шайба 8 ГОСТ 11371-78	31 0150	14	-	-
8	Шайба 8 ГОСТ 11371-78	31 0150-20	-	14	-
9	Ось	404-13-269-02	1	-	-
9	Ось	404-13-269-02-20	-	1	-
10	Зажим	404-13-226	2	-	-
10	Зажим	404-13-226-20	-	2	-
11	Планка	3501-13-127	1	1	-
12	Ручка 2108-1703088	-	1	1	-
13	Ручка 2110-1703088	-	1	1	-
14	Тяга	3501-221СП(SP)	1	1	-
15	Тяга	3501-221-02СП(SP)	1	1	-
16	Тяга	3501-221-01СП(SP)	1	1	-
17	Шплинт 3,2x14 ГОСТ 397-79	-	36	36	-
18	Ось	404-13-269	33	-	-
18	Ось	404-13-269-20	-	33	-
19	Вилка	2501-13-109	3	3	-
20	Гайка М12x1,25 ГОСТ 15522-70	30 0220	4	-	-
20	Гайка М12x1,25 ГОСТ 15522-70	30 0220-20	-	4	-
21	Тяга	3501-13-133СП(SP)	1	1	-
22	Прокладка	2501-13-363	1	1	-
23	Болт М10-6gx25 ГОСТ 7796-70	28 0230	8	-	-
23	Болт М10-6gx25 ГОСТ 7796-70	28 0230-20	-	8	-
24	Рычаг	2001-13-28-02СП(SP)	1	-	-
24	Рычаг	2001-13-28-02-20СП	-	1	-
25	Болт М8-6gx30 ГОСТ 7796-70	-	5	5	-
26	Шпонка 5x7,5 ГОСТ 24071-97	34 0350	5	5	-
27	Втулка	404-13-126	3	-	-
27	Втулка	404-13-126-20	-	3	-
28	Ось	404-13-128	3	-	-
28	Ось	404-13-128-20	-	3	-
29	Гайка М6 ГОСТ 5915-70	-	24	24	-
30	Мостик	2501-13-259-02СП(SP)	1	-	-
30	Мостик	2501-13-259-02-20СП	-	1	-
31	Тяга	3501-13-131СП(SP)	1	1	-
32	Тяга	3501-13-207СП(SP)	1	1	-
33	Крышка	2501-13-221СП(SP)	1	-	-
33	Крышка	2501-13-221-20СП(SP)	-	1	-
34	Болт М6-6gx16 ГОСТ 7798-70	-	10	10	-
35	Шайба 6Т ГОСТ 6402-70	-	10	10	-
36	Шайба 6 ГОСТ 11371-78	31 0110	10	-	-
36	Шайба 6 ГОСТ 11371-78	31 0110-20	-	10	-
37	Тяга	2501-13-290-01СП(SP)	1	1	-
38	Болт М8-6gx25 ГОСТ 7796-70	-	10	10	-
39	Мостик	3501-13-159СП(SP)	1	1	-
40	Болт М10-6gx40 ГОСТ 7796-70	28 0250	6	-	-
40	Болт М10-6gx40 ГОСТ 7796-70	28 0250-20	-	6	-
41	Шайба 16x1 ГОСТ 10450-78	31 0280	2	-	-
41	Шайба 16x1 ГОСТ 10450-78	31 0280-20	-	2	-
42	Выключатель ВК 418А-3716000 ТУ 37 003 188-76	-	1	1	-
