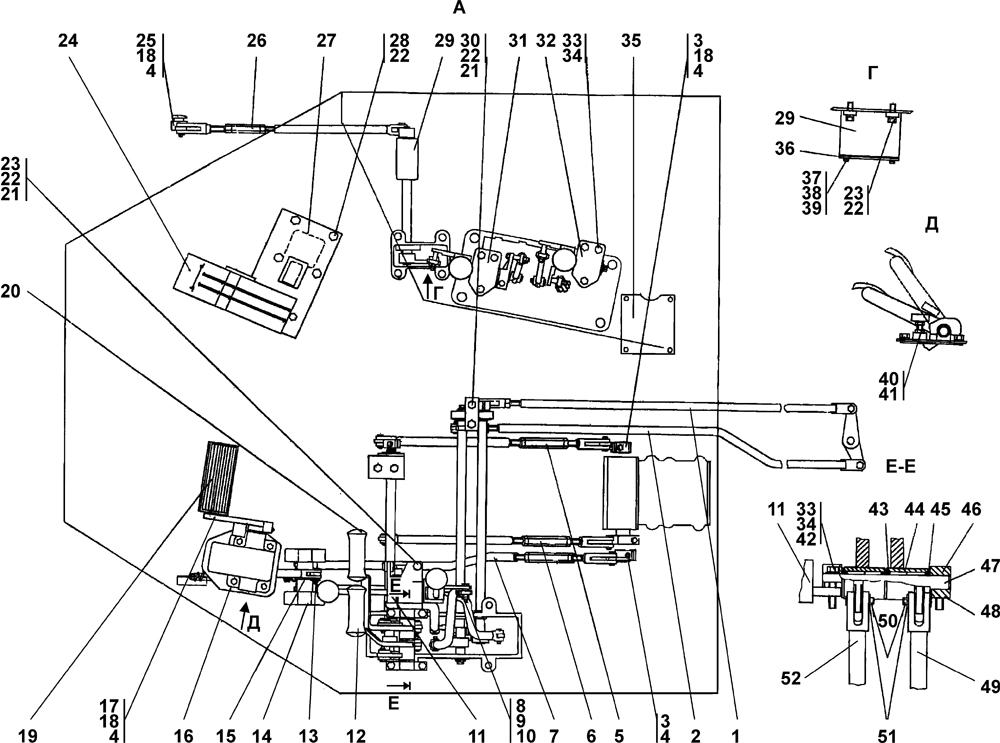

Управление трактором


№ п/п	Наименование	Код детали	УХЛ	Т	У
1	Тяга	2501-13-295СП(SP)	1	1	-
2	Тяга	2501-13-292СП(SP)	1	1	-
3	Рычаг	2501-13-341СП(SP)	2	-	-
3	Рычаг	2501-13-341-20СП(SP)	-	2	-
4	Шпонка 5x7,5 ГОСТ 24071-97	34 0350	5	5	-
5	Тяга	3501-13-132СП(SP)	2	-	-
5	Тяга	3501-13-132-20СП(SP)	-	2	-
6	Тяга	2001-13-30-04СП(SP)	1	-	-
6	Тяга	2001-13-30-04-20СП	-	1	-
7	Тяга	2501-13-288СП(SP)	1	-	-
7	Тяга	2501-13-288-20СП(SP)	-	1	-
8	Втулка	404-13-126	3	-	-
8	Втулка	404-13-126-20	-	3	-
9	Ось	404-13-128	3	-	-
9	Ось	404-13-128-20	-	3	-
10	Гайка М6 ГОСТ 5915-70	-	24	24	-
11	Блок управления	3501-13-143СП(SP)	1	-	-
11	Блок управления	3501-13-143-20СП(SP)	-	1	-
12	Рукоятка	3501-13-164СП(SP)	1	-	-
12	Рукоятка	3501-13-164-20СП(SP)	-	1	-
13	Ось	404-13-269-01	1	-	-
13	Ось	404-13-269-01-20	-	1	-
14	Мостик	2501-13-287-01СП(SP)	1	-	-
14	Мостик	2501-13-287-01-20СП	-	1	-
15	Ухо	46-13-174	1	-	-
15	Ухо	46-13-174-20	-	1	-
16	Корпус	3501-13-137СП(SP)	2	-	-
16	Корпус	3501-13-137СП(SP)	-	2	-
17	Педаль	3501-13-138СПSP)	1	-	-
17	Педаль	3501-13-138-20СП(SP)	-	1	-
18	Болт М8-6gx30 ГОСТ 7796-70	-	5	5	-
19	Накладка педали	40 0359-01	1	1	-
20	Рукоятка	3501-13-163 СП (SP)	1	-	-
20	Рукоятка	3501-13-163-20СП(SP)	-	1	-
21	Шайба 10 ГОСТ 11371-78	31 0170	5	-	-
21	Шайба 10 ГОСТ 11371-78	31 0170-20	-	5	-
22	Шайба 10 ОТ ГОСТ 6402-70	-	32	32	-
23	Болт М10-6gx30 ГОСТ 7796-70	-	19	19	-
24	Педаль электронная 3632970	-	1	1	-
25	Рычаг	2501-13-232СП(SP)	1	-	-
25	Рычаг	2501-13-232-20СП(SP)	-	1	-
26	Тяга	3502-13-29СП(SP)	1	-	-
26	Тяга	3502-13-29-20СП(SP)	-	1	-
27	Опора	2501-13-342СП(SP)	1	-	-
27	Опора	2501-13-342-20СП(SP)	-	1	-
28	Болт М10-6gx25 ГОСТ 7796-70	28 0230	8	-	-
28	Болт М10-6gx25 ГОСТ 7796-70	28 0230-20	-	8	-
29	Мостик	3501-13-226СП(SP)	1	1	-
30	Болт М10-6gx55 ГОСТ 7795-70	-	4	4	-
31	Блок управления	3501-13-172СП(SP)	1	-	-
31	Блок управления	3501-13-172-20СП(SP)	-	1	-
32	Блок управления	3501-13-171СП(SP)	1	-	-
32	Блок управления	3501-13-171-20СП(SP)	-	1	-
33	Болт М8-6gx40 ГОСТ 7795-70	-	7	7	-
34	Шайба 8Т ГОСТ 6402-70	-	20	20	-
35	Крышка	2501-13-364	1	-	-
35	Крышка	2501-13-364-20	-	1	-
36	Крышка	3501-13-223СП(SP)	1	-	-
36	Крышка	3501-13-223-20СП(SP)	-	1	-
37	Болт М6-6gx16 ГОСТ 7798-70	-	10	10	-
38	Шайба 6Т ГОСТ 6402-70	-	10	10	-
39	Шайба 6 ГОСТ 11371-78	31 0110	10	-	-
39	Шайба 6 ГОСТ 11371-78	31 0110-20	-	10	-
40	Упор	2501-13-196	1	-	-
40	Упор	2501-13-196-20	-	1	-
41	Гайка М12x1,25 ГОСТ 15522-70	30 0220	4	-	-
41	Гайка М12x1,25 ГОСТ 15522-70	30 0220-20	-	4	-
42	Шайба 8 ГОСТ 11371-78	31 0150	14	-	-
42	Шайба 8 ГОСТ 11371-78	31 0150-20	-	14	-
43	Кольцо СП 26,5-19-3,5 ТУ17РСФСР 35-7755-84	50 0093	4	4	-
44	Подшипник 942/20 ГОСТ 4060-78	-	4	4	-
45	Шайба 20 ГОСТ 11371-78	31 0330	3	-	-
45	Шайба 20 ГОСТ 11371-78	31 0330-20	-	3	-
46	Зажим	404-13-226	2	-	-
46	Зажим	404-13-226-20	-	2	-
47	Ось	3501-13-122	1	1	-
48	Планка	3501-13-127	1	1	-
49	Тяга	3501-13-130СП(SP)	1	1	-
50	Ось	404-13-269	33	-	-
50	Ось	404-13-269-20	-	33	-
51	Шплинт 3,2x14 ГОСТ 397-79	-	36	36	-
52	Тяга	3501-13-128СП(SP)	1	1	-
