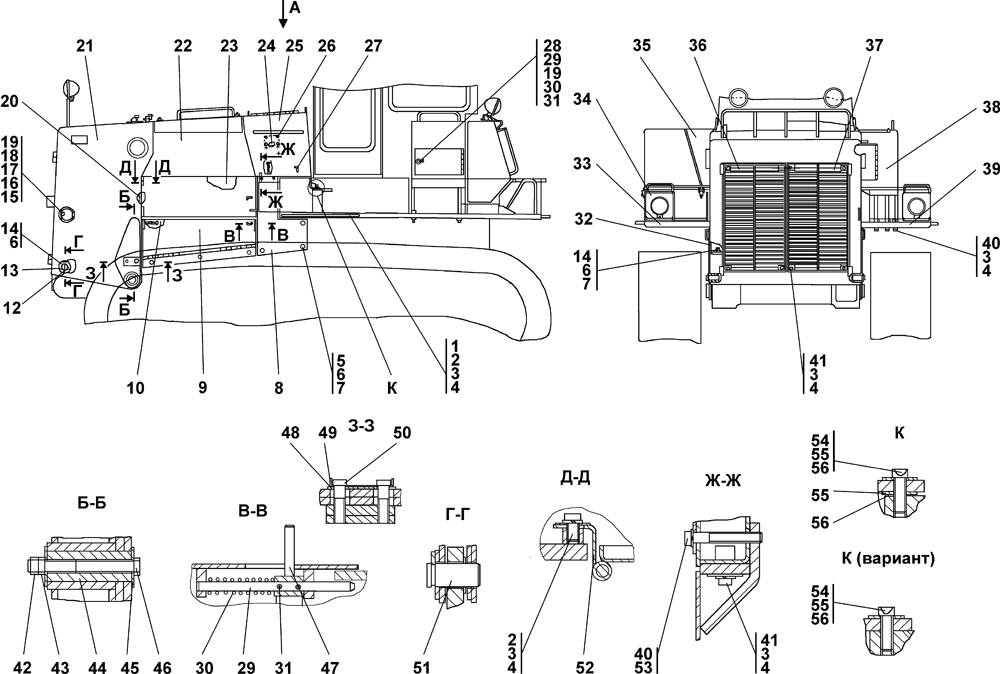

Облицовка


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Облицовка	2501-55-3-05СП(SP)	1	-	-
0	Облицовка	2501-55-3-05-20СП(SP)	-	1	-
1	Поручень	401-59-168СП(SP)	2	2	-
2	Болт М12x1,25-6gx20 ГОСТ 7796-70	-	26	26	-
3	Шайба 12 ОТ ГОСТ 6402-70	-	63	63	-
4	Шайба 12 ГОСТ 6402-70	31 0230	41	-	-
4	Шайба 12 ГОСТ 6402-70	31 0230-20	-	41	-
5	Болт М16x1,5-6gx30 ГОСТ 7796-70	28 0520	12	-	-
5	Болт М16x1,5-6gx30 ГОСТ 7796-70	28 0520-20	-	12	-
6	Шайба 16 ОТ ГОСТ 6402-70	-	18	18	-
7	Шайба	700-31-2209	16	-	-
7	Шайба	700-31-2209-20	-	16	-
8	Боковина	2501-55-191СП(SP)	1	-	-
8	Боковина	2501-55-191-20СП(SP)	-	1	-
9	Защита	2501-55-189СП(SP)	1	-	-
9	Защита	2501-55-189-20СП(SP)	-	1	-
10	Защита	2501-55-190СП(SP)	1	-	-
10	Защита	2501-55-190-20СП(SP)	-	1	-
12	Накладка	2501-55-297-01	1	1	-
13	Накладка	2501-55-297	1	1	-
14	Болт М16x1,5-6gx38 ГОСТ 7796-70	28 0535	6	-	-
14	Болт М16x1,5-6gx38 ГОСТ 7796-70	28 0535-20	-	6	-
15	Шплинт 2x14 ГОСТ 397-79	-	1	1	-
16	Гайка	30 0160	1	-	-
16	Гайка	30 0160-20	-	1	-
17	Защелка	401-55-384	1	-	-
17	Защелка	401-55-384-20	-	1	-
18	Ось	401-55-383	1	1	-
19	Кольцо	46-43-105-01	6	-	-
19	Кольцо	46-43-105-01-10	-	6	-
20	Петля	2501-55-149СП	1	1	-
21	Корпус	2501-55-214-03СП(SP)	1	-	-
21	Корпус	2501-55-214-03-20СП	-	1	-
22	Створка	2501-55-187СП(SP)	1	-	-
22	Створка	2501-55-187-20СП(SP)	-	1	-
23	Створка	2501-55-188СП(SP)	1	-	-
23	Створка	2501-55-188-20СП(SP)	-	1	-
24	Табличка 125x80 ГОСТ 12971-67	42 0167	1	1	-
25	Капот	2501-55-180СП(SP)	1	-	-
25	Капот	2501-55-180-20СП(SP)	-	1	-
26	Заклепка 3120-32-06	-	4	4	-
27	Ручка	2501-55-169СП(SP)	7	7	-
28	Ручка	2501-55-170СП(SP)	5	5	-
29	Стержень	2501-55-215	16	16	-
30	Пружина	700-38-2563	16	-	-
30	Пружина	700-38-2563-20	-	16	-
31	Шплинт 4x25 ГОСТ 397-79	-	32	32	-
32	Боковина	2501-55-192СП(SP)	1	-	-
32	Боковина	2501-55-192-20СП(SP)	-	1	-
33	Крыло	2501-55-196СП(SP)	1	-	-
33	Крыло	2501-55-196-20СП(SP)	-	1	-
34	Кожух	3501-55-153СП(SP)	1	-	-
34	Кожух	3501-55-153-20СП(SP)	-	1	-
35	Щиток	2501-55-219СП(SP)	1	-	-
35	Щиток	2501-55-219-20СП(SP)	-	1	-
36	Решетка	3501-55-182СП(SP)	1	-	-
36	Решетка	3501-55-182-20СП(SP)	-	1	-
37	Решетка	3501-55-181СП(SP)	1	-	-
37	Решетка	3501-55-181-20СП(SP)	-	1	-
38	Кожух	2501-55-216СП(SP)	1	-	-
38	Кожух	2501-55-216-20П(SP)	-	1	-
39	Крыло	2501-55-195СП(SP)	1	-	-
39	Крыло	2501-55-195-20СП(SP)	-	1	-
40	Болт М12x1,25-6gx80 ГОСТ 7795-70	28 0385	8	-	-
40	Болт М12x1,25-6gx80 ГОСТ 7795-70	28 0385-20	-	8	-
41	Болт М12x1,25-6gx25 ГОСТ 7796-70	-	28	28	-
42	Гайка М24x2 ГОСТ 15521-70	30 0350-01	2	-	-
42	Гайка М24x2 ГОСТ 15521-70	30 0350-20	-	2	-
43	Гайка М24x2 ГОСТ 15522-70	30 0365	2	-	-
43	Гайка М24x2 ГОСТ 15522-70	30 0365-20	-	2	-
44	Палец	2501-55-397	2	2	-
45	Шайба	31 5325	4	-	-
45	Шайба	31 5325-20	-	4	-
46	Болт М24x2-6gx220 ГОСТ 7796-70	28 0897	2	-	-
46	Болт М24x2-6gx220 ГОСТ 7796-70	28 0897-20	-	2	-
47	Ручка	2501-55-169-01СП(SP)	4	4	-
48	Планка	2501-55-571	2	-	-
48	Планка	2501-55-571-20	-	2	-
49	Пластина стопорная	700-31-2413	2	2	-
50	Болт М24x2-6gx75 ГОСТ 7796-70	28 0835	4	-	-
50	Болт М24x2-6gx75 ГОСТ 7796-70	28 0835-20	-	4	-
51	Палец	2501-55-352	2	2	-
52	Петля	2501-55-148СП(SP)	1	1	-
53	Шайба	31 5211	8	-	-
53	Шайба	31 5211-20	-	8	-
54	Болт М16x1,5-6gx50 ГОСТ 7796-70	28 0550	4	-	-
54	Болт М16x1,5-6gx50 ГОСТ 7796-70	28 0550-20	-	4	-
55	Планка	2501-55-574	4	-	-
55	Планка	2501-55-574-20	-	4	-
56	Пластина стопорная	700-31-2295	4	-	-
56	Пластина стопорная	700-31-2295-20	-	4	-
