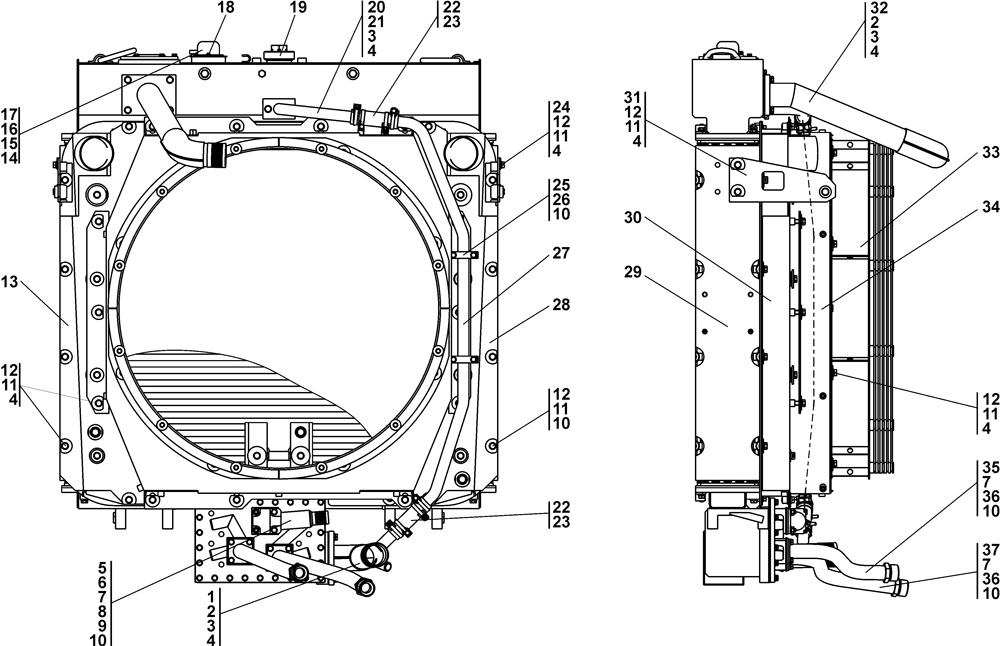

| № п/п | Наименование | Код детали | ||||
| 0 | Установка радиаторная | 2506-60-146СП(SP) | ||||
| 0 | Установка радиаторная | 2506-60-146-20СП(SP) | ||||
| 1 | Патрубок | 2506-60-119-01СП(SP) | ||||
| 1 | Патрубок | 2506-60-119-01-20СП | ||||
| 2 | Прокладка | 45 0132 | ||||
| 2 | Прокладка | 45 0132-20 | ||||
| 3 | Болт М12x1,25-6gx35 ГОСТ 7796-70 | - | ||||
| 4 | Шайба 12 ОТ ГОСТ 6402-70 | - | ||||
| 5 | Патрубок | 2506-60-123СП(SP) | ||||
| 5 | Патрубок | 2506-60-123-20СП(SP) | ||||
| 6 | Шпилька | 29 5220 | ||||
| 6 | Шпилька | 29 5220-20 | ||||
| 7 | Прокладка | 45 0224 | ||||
| 7 | Прокладка | 45 0224-20 | ||||
| 8 | Болт М10-6gx70 ГОСТ 7795-70 | - | ||||
| 9 | Гайка М10 ГОСТ 5915-70 | - | ||||
| 10 | Шайба 10 ОТ ГОСТ 6402-70 | - | ||||
| 11 | Болт М12x1,25-6gx30 ГОСТ 7796-70 | - | ||||
| 12 | Шайба | 46-11-476 | ||||
| 12 | Шайба | 46-11-476-20 | ||||
| 13 | Уголок | 2506-60-147СП | ||||
| 13 | Уголок | 2506-60-147-20СП(SP) | ||||
| 14 | Клапан паровоздушный ПВК120.1301.00-1СБ | - | ||||
| 15 | Шайба 6Т ГОСТ 6402-70 | - | ||||
| 16 | Винт В.М6-6gx8 ГОСТ 17473-80 | 35 0420 | ||||
| 16 | Винт В.М6-6gx8 ГОСТ 17473-80 | 35 0420-20 | ||||
| 17 | Грибок | 404-60-256СП(SP) | ||||
| 17 | Грибок | 404-60-256-20СП(SP) | ||||
| 18 | Прокладка | 45 0343 | ||||
| 18 | Прокладка | 45 0343-20 | ||||
| 19 | Фильтр | 46-43-197СП(SP) | ||||
| 20 | Патрубок | 2506-60-124СП(SP) | ||||
| 20 | Патрубок | 2506-60-124-20СП(SP) | ||||
| 21 | Прокладка | 700-40-6097 | ||||
| 21 | Прокладка | 700-40-6097-20 | ||||
| 22 | Хомут | 58-60-180СП(SP) | ||||
| 22 | Хомут | 58-60-180-20СП(SP) | ||||
| 23 | Рукав | 46 1201-07 | ||||
| 23 | Рукав | 46 1201-07-20 | ||||
| 24 | Кронштейн | 2506-60-143-01СП(SP) | ||||
| 24 | Кронштейн | 2506-60-143-01-20СП | ||||
| 25 | Прижим | 1106-60-137 | ||||
| 25 | Прижим | 1106-60-137-20 | ||||
| 26 | Болт М10-6gx25 ГОСТ 7796-70 | 28 0230 | ||||
| 26 | Болт М10-6gx25 ГОСТ 7796-70 | 28 0230-20 | ||||
| 27 | Труба | 2506-60-124 | ||||
| 27 | Труба | 2506-60-124-20 | ||||
| 28 | Уголок | 2506-60-147-01СП(SP) | ||||
| 28 | Уголок | 2506-60-147-01-20СП | ||||
| 29 | Блок радиаторов | 2506-60-122СП(SP) | ||||
| 29 | Блок радиаторов | 2506-60-122-20СП(SP) | ||||
| 30 | Блок радиаторов | 2506-60-145СП(SP) | ||||
| 30 | Блок радиаторов | 2506-60-145-20СП(SP) | ||||
| 30 | Установка радиаторная* | 2506-60-148СП(SP) | ||||
| 30 | Установка радиаторная* | 2506-60-148-20СП(SP) | ||||
| 31 | Кронштейн | 2506-60-143СП(SP) | ||||
| 31 | Кронштейн | 2506-60-143-20СП(SP) | ||||
| 32 | Патрубок | 2506-60-120СП(SP) | ||||
| 32 | Патрубок | 2506-60-120-20СП(SP) | ||||
| 33 | Кожух | 2506-60-136СП(SP) | ||||
| 33 | Кожух | 2506-60-136-20СП(SP) | ||||
| 34 | Кожух | 2506-60-144СП(SP) | ||||
| 34 | Кожух | 2506-60-144-20СП(SP) | ||||
| 35 | Патрубок | 2506-60-125СП(SP) | ||||
| 35 | Патрубок | 2506-60-125-20СП(SP) | ||||
| 36 | Болт М10-6gx30 ГОСТ 7796-70 | - | ||||
| 37 | Патрубок | 2506-60-126СП(SP) | ||||
| 37 | Патрубок | 2506-60-126-20СП(SP) | ||||
