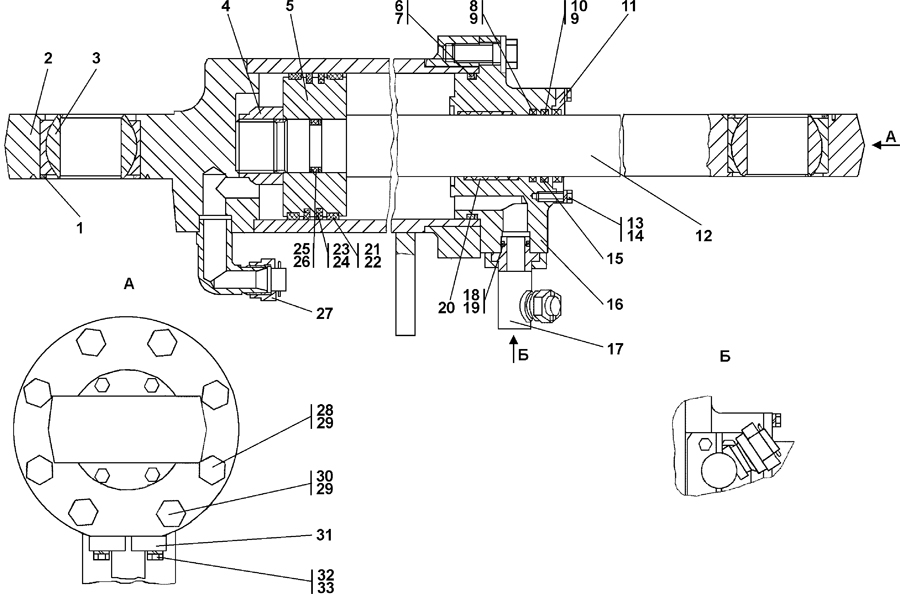

Гидроцилиндр


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Гидроцилиндр	2501-98-522-02СП(SP)	1	-	-
0	Гидроцилиндр	2501-98-522-02-20СП	-	1	-
19	Кольцо 032-038-36-2-51-1668 ТУ2531-260-00149245-00	-	1	1	-
18	Кольцо защитное	2501-98-550	1	1	-
1	Кольцо	312501-26-198	2	2	-
2	Корпус	2501-98-530-01СП(SP)	1	1	-
3	Подшипник ШСЛ 80 ГОСТ 3635-78	46 4913 3768	2	2	-
4	Гайка	2501-98-588	1	1	-
5	Поршень	2501-98-563	1	1	-
6	Кольцо защитное	2501-98-564	1	1	-
7	Кольцо 170-180-58-2-51-1668 ТУ2531-260-00149245-00	-	2	2	-
8	Кольцо уплотнительное	2001-26-554	1	1	-
9	Кольцо 088-095-46-2-51-1668 ТУ2531-260-00149245-00	-	2	2	-
10	Кольцо уплотнительное	2001-26-567	1	1	-
11	Скребок	2501-98-584	1	1	-
12	Шток	2501-98-560-04	1	-	-
12	Шток	2501-98-560-04-20	-	1	-
13	Болт М10-6gx35 ГОСТ 7796-70	28 0210	6	-	-
13	Болт М10-6gx35 ГОСТ 7796-70	28 0210-20	-	6	-
14	Шайба 10 ОТ ГОСТ 6402-70	-	6	6	-
15	Грязесъемник 3-d ГОСТ 24811-81	2501-93-506-01CП(SP)	1	1	-
16	Крышка	2501-98-583	1	1	-
20	Кольцо опорно-направляющее штоковое Е22Т-080-30-30 (взамен поз. 20) ТУ2290-004-48774662-2002	-	2	2	-
21	Втулка опорная (допускается замена на поз. 22)	2501-93-513	2	2	-
22	Кольцо опорно-направляющее поршневое Е21Т-180-15-40 (взамен поз. 21) ТУ2290-004-48774662-2002	-	2	2	-
23	Кольцо уплотнительное	2501-93-514	2	2	-
24	Кольцо 160-170-58-2-51-1668 ТУ2531-260-00149245-00	-	2	2	-
25	Кольцо защитное	2501-98-534	2	2	-
26	Кольцо 055-065-58-2-51-1668 ТУ2531-260-00149245-00	-	1	1	-
27	Заглушка	404-26-149СП(SP)	2	-	-
27	Заглушка	404-26-149-20СП(SP)	-	2	-
17	Угольник	2501-98-528СП(SP)	1	1	-
28	Болт М24x2-6gx70 ГОСТ 7796-70	28 0830	6	-	-
28	Болт М24x2-6gx70	28 0830-20	-	6	-
29	Шайба 24Т ГОСТ 6402-70	-	8	8	-
30	Болт М24x2-6gx130 ГОСТ 7796-70	28 0865	2	-	-
30	Болт М24x2-6gx130	28 0865-20	-	2	-
31	Фланец	2501-98-533	2	-	-
31	Фланец	2501-98-533-20	-	2	-
32	Болт М12x1,25-6gx40 ГОСТ 7796-70	-	4	4	-
33	Шайба 12 ОТ ГОСТ 6402-70	-	4	4	-
