Инженерные машины

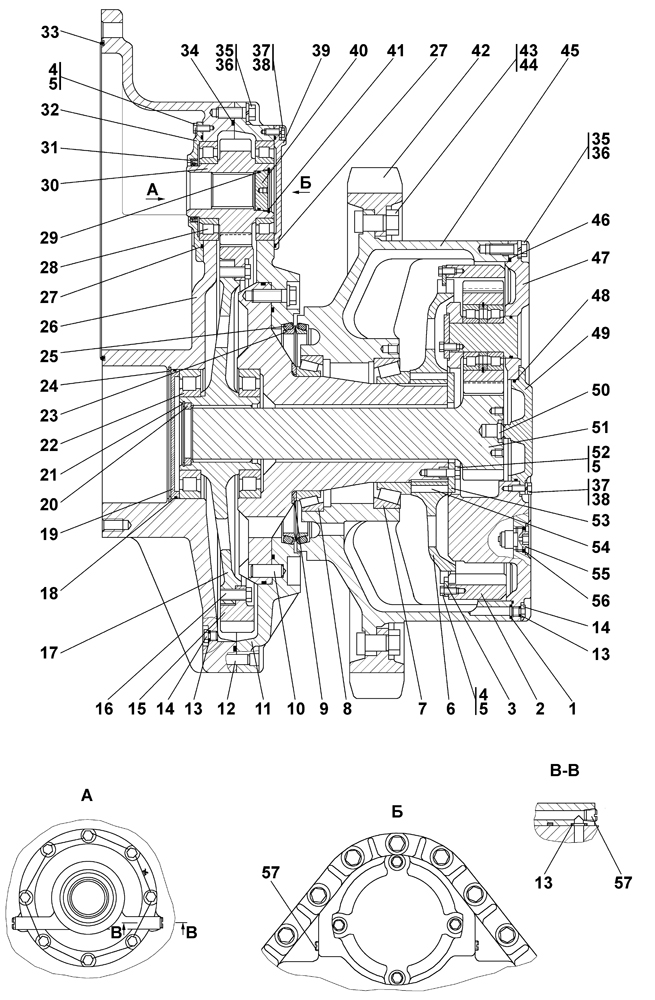

Передача бортовая


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Передача бортовая	ТТ2501-19-1СП(SP)	1	-	-
0	Передача бортовая	ТТ2501-19-1-20СП(SP)	-	1	-
1	Кольцо 018-022-25-2-51-1668 ТУ2531-260-00149245-00	-	1	1	-
2	Шестерня	2501-19-83	1	1	-
3	Планка	2501-19-84	7	7	-
4	Болт	28 5330	32	32	-
5	Проволока КС-1,6 ГОСТ 792-67	-	4м	4м	-
6	Муфта	2501-19-60	1	1	-
7	Подшипник 2007138М ТУ 37.006.162-89	-	1	1	-
8	Подшипник 2007944М1 ТУ 37.006.162-89	-	1	1	-
9	Кольцо упорное	ТТ2501-19-4	1	1	-
10	Штифт	700-32-2180-01	4	4	-
11	Корпус	ТТ2501-19-101СП(SP)	1	-	-
11	Корпус	ТТ2501-19-101-20СП	-	1	-
12	Штифт	700-32-2158	2	2	-
13	Кольцо 012-016-25-2-51-1668 ТУ2531-260-00149245-00	-	5	5	-
14	Пробка	37 5516	3	-	-
14	Пробка	37 5516-20	-	3	-
15	Шестерня	2501-19-81	1	1	-
16	Болт М20x1,5-6gx50 ГОСТ 7796-70	28 0725	24	24	-
17	Ступица	2501-19-82	1	1	-
18	Кольцо 240-250-58-2-51-1668 ТУ2531-260-00149245-00	-	1	1	-
19	Крышка	ТТ2501-19-6	1	1	-
20	Втулка	2501-19-64	1	1	-
21	Кольцо С120 ГОСТ 13941-86	700-58-2092	1	1	-
22	Подшипник 12228М ГОСТ8328-75	-	2	2	-
23	Кольцо	2501-19-12	2	2	-
24	Кольцо С250 ГОСТ 13941-86	58 0930	1	1	-
25	Кольцо упругое	2501-19-40	2	2	-
26	Корпус	ТТ2501-19-5	1	-	-
26	Корпус	ТТ2501-19-5-20	-	1	-
27	Кольцо 205-215-46-2-51-1668 ТУ2531-260-00149245-00	-	2	2	-
28	Подшипник 42221Л ГОСТ8328-75	-	2	2	-
29	Кольцо 069-075-36-2-51-1668 ТУ2531-260-00149245-00	-	1	1	-
30	Шестерня	2501-19-54	1	1	-
31	Манжета 95-120-12 BABSL(Art-Nr.2315)	-	1	1	-
32	Крышка	2501-19-61	1	1	-
33	Кольцо	40 0468-22	1	1	-
34	Кольцо	40 0468-37	1	1	-
35	Болт М20x1,5-6gx60 ГОСТ 7796-70	28 0730	67	-	-
35	Болт М20x1,5-6gx60 ГОСТ 7796-70	28 0730-20	-	67	-
36	Шайба 20.ОТ ГОСТ 6402-70	-	67	67	-
37	Болт М12-6gx30 ГОСТ 7796-70	-	8	8	-
38	Шайба 12.ОТ ГОСТ 6402-70	-	8	8	-
39	Крышка	2501-19-62	1	-	-
39	Крышка	2501-19-62-20	-	1	-
40	Крышка	2501-19-63	1	1	-
41	Кольцо С80 ГОСТ 13941-86	58 0676	1	1	-
42	Сектор зубчатый	2501-19-75	5	5	-
42	Кольцо	2501-19-76	8	8	-
43	Болт	2501-19-80-03	25	-	-
43	Болт	2501-19-80-03-20	-	25	-
44	Гайка М30x2 ГОСТ 5915-70	30 0411	25	-	-
44	Гайка М30x2 ГОСТ 5915-70	30 0411-20	-	25	-
45	Ступица	2501-19-79	1	-	-
45	Ступица	2501-19-79-20	-	1	-
46	Кольцо	40 0468-27	1	1	-
47	Водило	2501-19-114СП(SP)	1	-	-
47	Водило	2501-19-114-20СП(SP)	-	1	-
48	Кольцо 190-105-36-2-51-1668 ТУ2531-260-00149245-00	-	1	1	-
49	Крышка	3501-19-29	1	-	-
49	Крышка	3501-19-29-20	-	1	-
50	Пята	2501-19-28	2	2	-
51	Шестерня	2501-19-57	1	1	-
51	Сателлит	2501-19-58	4	4	-
52	Болт	28 5556	10	10	-
53	Шайба	2501-19-69	1	1	-
54	Палец	2501-19-68	12	12	-
55	Пробка магнитная	2501-19-113СП(SP)	1	1	-
56	Кольцо 045-050-30-2-51-1668 ТУ2531-260-00149245-00	-	1	1	-
57	Пробка КГ 1/8”45 ТУ 23.1.506-91	37 0150-08	4	4	-
