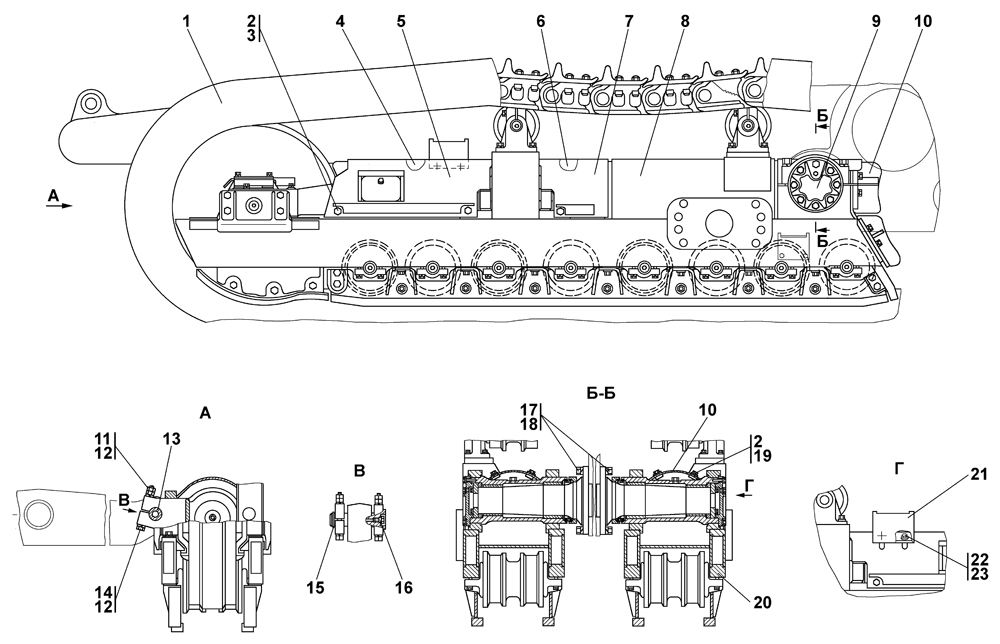

| № п/п | Наименование | Код детали | ||||
| 0 | Система ходовая | ТМ2501-21-1СП(SP) | ||||
| 0 | Система ходовая | ТМ2501-21-1-20СП(SP) | ||||
| 1 | Гусеница | ТТ2501-22-1СП(SP) | ||||
| 2 | Пробка | 440001 | ||||
| 3 | Шайба | 700-31-2209 | ||||
| 3 | Шайба | 700-31-2209-20 | ||||
| 4 | Кожух | ТМ2501-21-24-01СП | ||||
| 4 | Кожух | ТМ2501-21-24-01-20СП | ||||
| 5 | Кожух | ТМ2501-21-24СП(SP) | ||||
| 5 | Кожух | ТМ2501-21-24-20СП | ||||
| 6 | Кожух | ТМ2501-21-23-01СП | ||||
| 6 | Кожух | ТМ2501-21-23-01-20СП | ||||
| 7 | Кожух | ТМ2501-21-23СП(SP) | ||||
| 7 | Кожух | ТМ2501-21-23-20СП | ||||
| 8 | Тележка | ТМ2501-21-3СП(SP) | ||||
| 8 | Тележка | ТМ2501-21-3-20СП(SP) | ||||
| 9 | Шарнир | ТМ2501-21-30СП(SP) | ||||
| 9 | Шарнир | ТМ2501-21-30-20СП | ||||
| 10 | Кожух | ТМ2501-21-48 | ||||
| 10 | Кожух | ТМ2501-21-48-20 | ||||
| 11 | Гайка М24x2 ГОСТ 15521-70 | 300350-01 | ||||
| 11 | Гайка М24x2 ГОСТ 15521-70 | 300350-01-20 | ||||
| 12 | Шайба 24Т ГОСТ 6402-70 | - | ||||
| 13 | Палец | ТМ2501-21-1 | ||||
| 14 | Болт М16x1,5-6gx30 ГОСТ 7796-70 | 280520 | ||||
| 14 | Болт М16x1,5-6gx30 ГОСТ 7796-70 | 280520-20 | ||||
| 15 | Кольцо С75 ГОСТ 13940-86 | 580672 | ||||
| 16 | Масленка 1.2.Ц6.хр ГОСТ 19853-74 | - | ||||
| 17 | Болт М30x2-6gx100 ГОСТ 7796-70 | 280945 | ||||
| 17 | Болт М30x2-6gx100 ГОСТ 7796-70 | 280945-20 | ||||
| 18 | Шайба | 700-31-2522 | ||||
| 18 | Шайба | 700-31-2522-20 | ||||
| 19 | Шайба 16 ГОСТ 11371-78 | 310270 | ||||
| 19 | Шайба 16 ГОСТ 11371-78 | 310270-20 | ||||
| 20 | Тележка | ТМ2501-21-2СП(SP) | ||||
| 20 | Тележка | ТМ2501-21-2-20СП | ||||
| 21 | Подножка | ТМ2501-21-52 | ||||
| 21 | Подножка | ТМ2501-21-52-20 | ||||
| 22 | Болт М8-6gx20 ГОСТ 7796-70 | - | ||||
| 23 | Шайба 8 ГОСТ 11371-78 | 310150 | ||||
| 23 | Шайба 8 ГОСТ 11371-78 | 310150-20 | ||||
