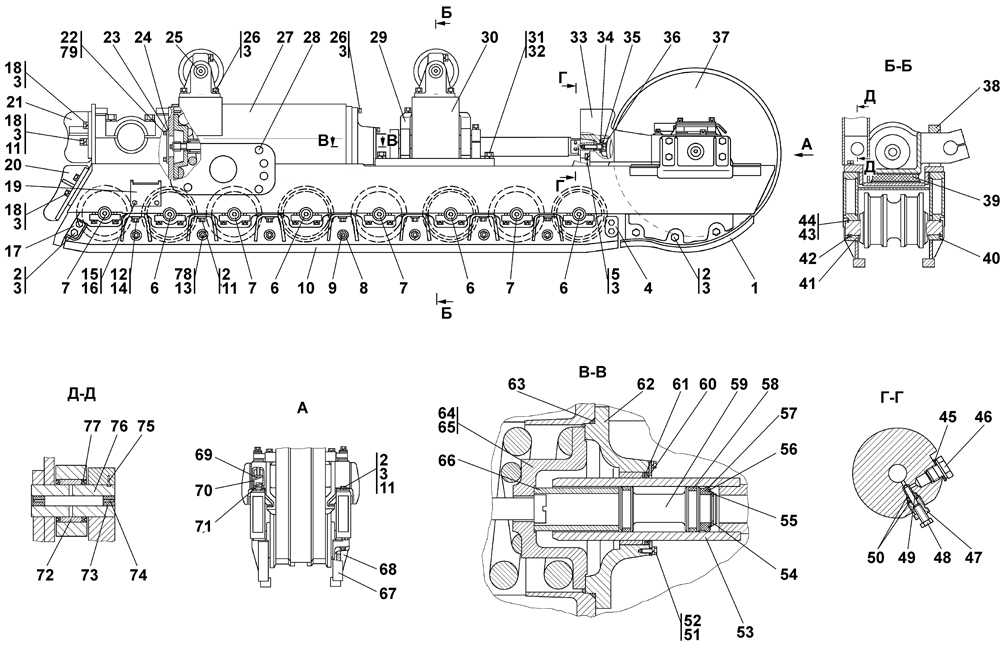

Тележка


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Тележка*	ТМ2501-21-2СП(SP)	1	-	1
0	Тележка	ТМ2501-21-2-20СП(SP)	-	1	-
0	Тележка**	ТМ2501-21-3СП(SP)	1	-	1
0	Тележка	ТМ2501-21-3-20СП(SP)	-	1	-
1	Отбойник	2501-21-73	1	-	-
1	Отбойник	2501-21-73-10	-	-	1
1	Отбойник	2501-21-73-20	-	1	-
2	Болт М20x1,5-6gx50 ГОСТ 7796-70	28 0725	29	-	29
2	Болт М20x1,5-6gx50 ГОСТ 7796-70	28 0725-20	-	29	-
3	Шайба 20 ОТ ГОСТ 6402-70	-	45	45	45
4	Накладка	2501-21-245	2	-	2
4	Накладка	2501-21-245-20	-	2	-
5	Болт М20x1,5-6gx170 ГОСТ 7796-70	28 0770	6	-	6
5	Болт М20x1,5-6gx170 ГОСТ 7796-70	28 0770-20	-	6	-
6	Каток опорный	Т25-21-001	4	-	-
6	Каток опорный	Т25-21-001-20	-	4	-
7	Каток опорный	Т25-21-001-01	4	-	-
7	Каток опорный	Т25-21-001-01-20	-	4	-
8	Втулка	2501-21-189	7	-	7
8	Втулка	2501-21-189-20	-	7	-
9	Стяжка	2001-21-270-01	7	-	7
9	Стяжка	2001-21-270-01-20	-	7	-
10	Щиток	ТТ2501-21-28-01СП	1	-	1
10	Щиток	ТТ2501-21-28-01-20СП	-	1	-
11	Шайба 20x4 ГОСТ 11371-78	31 0310	16	-	16
11	Шайба 20x4 ГОСТ 11371-78	31 0310-20	-	16	-
12	Болт М24x2-6gx100 ГОСТ 7796-70	28 0845	32	-	32
12	Болт М24x2-6gx100 ГОСТ 7796-70	28 0845-20	-	32	-
13	Шайба 24 ГОСТ 11371-78	31 0350	14	-	14
13	Шайба 24 ГОСТ 11371-78	31 0350-20	-	14	-
14	Шайба	31 5355	32	-	32
14	Шайба	31 5355-20	-	32	-
15	Болт М16x1,5-6gx45 ГОСТ 7796-70	28 0544	2	-	2
15	Болт М16x1,5-6gx45 ГОСТ 7796-70	28 0544-20	-	2	-
16	Шайба 12 ОТ ГОСТ 6402-70	-	2	2	2
17	Накладка	2501-21-244	2	-	2
17	Накладка	2501-21-244-20	-	2	-
18	Болт М20x1,5-6gx40 ГОСТ 7796-70	28 0720	4	-	4
18	Болт М20x1,5-6gx40 ГОСТ 7796-70	28 0720-20	-	4	-
19	Подножка	403-21-179	1	-	1
19	Подножка	403-21-179-20	-	1	-
20	Отбойник**	2501-21-89СП(SP)	1	-	1
20	Отбойник	2501-21-89-20СП(SP)	-	1	-
20	Отбойник*	2501-21-89-01СП(SP)	1	-	1
20	Отбойник	2501-21-89-01-20СП	-	1	-
21	Отбойник**	2501-21-88СП(SP)	1	-	1
21	Отбойник	2501-21-88-20СП(SP)	-	1	-
21	Отбойник*	2501-21-88-01СП(SP)	1	-	1
21	Отбойник	2501-21-88-01-20СП	-	1	-
22	Болт М12x1,25-6gx25 ГОСТ 7796-70	-	6	6	6
23	Крышка	403-21-95	1	-	1
23	Крышка	403-21-95-20	-	1	-
24	Прокладка	45 0084	1	-	1
24	Прокладка	45 0084-20	-	1	-
25	Каток поддерживающий	2501-21-15СП(SP)	2	-	-
25	Каток поддерживающий	2501-21-15-10СП(SP)	-	-	2
25	Каток поддерживающий	2501-21-15-20СП(SP)	-	2	-
26	Болт М20x1,5-6gx60 ГОСТ 7796-70	28 0730	20	-	20
26	Болт М20x1,5-6gx60 ГОСТ 7796-70	28 0730-20	-	20	-
27	Рама тележки**	ТМ2501-21-11СП(SP)	1	-	-
27	Рама тележки	ТМ2501-21-11-10СП	-	-	1
27	Рама тележки	ТМ2501-21-11-20СП	-	1	-
27	Рама тележки*	ТМ2501-21-12СП(SP)	1	-	-
27	Рама тележки	ТМ2501-21-12-10СП	-	-	1
27	Рама тележки	ТМ2501-21-12-20СП	-	1	-
28	Пробка	44 0001	8	8	8
29	Рычаг	ТМ2501-21-2	1	-	1
29	Рычаг	ТМ2501-21-2-20	-	1	-
30	Короб	ТМ2501-21-20СП(SP)	1	-	1
30	Короб	ТМ2501-21-20-20СП	-	1	-
31	Болт М30x2-6gx110 ГОСТ 7796-70	28 0950	8	-	8
31	Болт М30x2-6gx110 ГОСТ 7796-70	28 0950-20	-	8	-
32	Шайба	2501-93-4	8	-	8
32	Шайба	2501-93-4-20	-	8	-
33	Опора	2501-21-127	1	-	1
33	Опора	2501-21-127-20	-	1	-
34	Эксцентрик	400-21-121	1	1	1
35	Пластина	400-21-122	1	1	1
36	Болт М30x2-6gx80 ГОСТ 7798-70	28 0930	1	-	1
36	Болт М30x2-6gx80 ГОСТ 7798-70	28 0930-20	-	1	-
37	Колесо натяжное**	ТМ2501-21-38-СП(SP)	1	-	-
37	Колесо натяжное	ТМ2501-21-38-10СП	-	-	1
37	Колесо натяжное	ТМ2501-21-38-20СП	-	1	-
37	Колесо натяжное*	ТМ2501-21-38-01СП	1	-	-
37	Колесо натяжное	ТМ2501-21-38-01-10СП	-	-	1
37	Колесо натяжное	ТМ2501-21-38-01-20СП	-	1	-
38	Скоба	ТМ2501-21-29СП(SP)	1	1	1
39	Амортизатор	ТМ2501-21-21СП(SP)	2	2	2
40	Крышка	Т25-21-316	8	8	-
41	Крышка	Т25-21-316-01	8	8	-
42	Штифт	Т25-21-315	8	8	-
43	Кольцо С65 ГОСТ 13941-86 (допускается замена на поз.44)	-	16	16	16
44	Кольцо (допускается замена на поз.43)	Т25-21-319	16	16	16
45	Прокладка	700-40-260-11	1	1	1
46	Пробка	37 5515	1	-	-
46	Пробка	37 5515-10	-	-	1
46	Пробка	37 5515-20	-	1	-
47	Пробка	46-21-717	1	-	-
47	Пробка	46-21-717-10	-	-	1
47	Пробка	46-21-717-20	-	1	-
48	Игла	46-21-756	1	-	-
48	Игла	46-21-756-10	-	-	1
48	Игла	46-21-756-20	-	1	-
49	Кольцо СТ13-5-4 ГОСТ 288-72	50 0192	4	4	4
50	Обойма	46-21-718	2	2	2
51	Шайба 8Т ГОСТ 6402-70	-	8	8	8
52	Болт М8-6gx20 ГОСТ 7796-70	-	8	8	8
53	Шток	ТТ2501-21-27СП(SP)	1	-	1
53	Шток	ТТ2501-21-27-20СП	-	1	-
54	Кольцо	1101-21-66	1	1	1
55	Кольцо С70 ГОСТ 13940-86	58 0670	1	1	1
56	Кольцо упругое	40 00499	1	1	1
57	Манжета	46-21-978	1	1	1
58	Кольцо штоковое	3501-21-95	2	2	2
59	Поршень	3501-21-96	1	1	1
60	Крышка	403-21-62	1	-	1
60	Крышка	403-21-62-20	-	1	-
61	Манжета	403-21-66СП(SP)	1	1	1
62	Крышка	2501-21-46СП(SP)	1	-	1
62	Крышка	2501-21-46-20СП(SP)	-	1	-
63	Кольцо	40 0468-07	1	1	1
64	Механизм сдавания (допускается замена на поз.65)	2501-21-16СП(SP)	1	-	-
64	Механизм сдавания	2501-21-16-10СП(SP)	-	-	1
64	Механизм сдавания	2501-21-16-20СП(SP)	-	1	-
65	Механизм сдавания (допускается замена на поз.64)	2501-21-45СП(SP)	1	-	-
65	Механизм сдавания	2501-21-45-10СП(SP)	-	-	1
65	Механизм сдавания	2501-21-45-20СП(SP)	-	1	-
66	Втулка	2501-21-55	1	1	1
67	Отбойник	2501-21-74	1	-	-
67	Отбойник	2501-21-74-10	-	-	1
67	Отбойник	2501-21-74-20	-	1	-
68	Щиток	ТТ2501-21-28СП(SP)	1	-	1
68	Щиток	ТТ2501-21-28-20СП	-	1	-
69	Круг	2501-21-97	6	6	6
70	Пружина	38 5750	6	-	6
70	Пружина	38 5750-20	-	6	-
71	Планка	2501-21-92СП(SP)	2	2	2
72	Втулка	ТМ2501-21-5	2	2	2
73	Пробка	40 0128	4	4	4
74	Заглушка	44 0017	4	4	4
75	Штифт	32 5211	2	2	2
76	Палец	ТМ2501-21-3	2	2	2
77	Манжета	ТМ2501-11-18СП(SP)	4	4	4
78	Гайка М24x2 ГОСТ 15521-70	30 0350-01	7	-	7
78	Гайка М24x2 ГОСТ 15521-70	30 0350-20	-	7	-
79	Шайба 12 ОТ ГОСТ 6402-70	-	6	6	6
