Инженерные машины

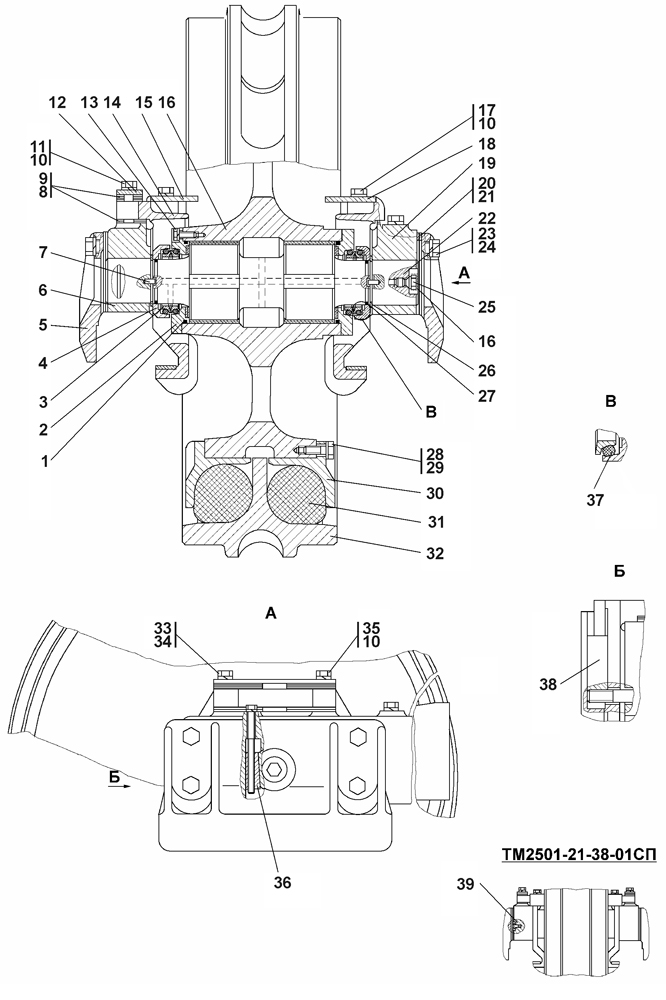

Колесо натяжное


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Колесо натяжное*	ТМ2501-21-38СП	1	-	-
0	Колесо натяжное	ТМ2501-21-38-20СП	-	1	-
0	Колесо натяжное**	ТМ2501-21-38-01СП	1	-	-
0	Колесо натяжное	ТМ2501-21-38-01-20СП	-	1	-
1	Кольцо 130-135-36-2-51-1668 ТУ 2531-260-00149245-00	-	2	2	-
2	Фланец	2501-21-75СП(SP)	2	2	-
3	Кольцо уплотнительное	2501-21-142	4	4	-
4	Крышка	2501-21-366	2	2	-
5	Крышка	2501-21-111	2	-	-
5	Крышка	2501-21-111-20	-	2	-
6	Ползун	ТМ2501-21-38	1	-	-
6	Ползун	ТМ2501-21-38-20	-	1	-
7	Штифт	32 5335	4	4	-
8	Прокладка	2501-21-131-01	8	8	-
9	Прокладка	2501-21-131	44	44	-
10	Шайба 16.ОТ ГОСТ 6402-70	-	10	10	-
11	Болт	28 5582	4	-	-
11	Болт	28 5582-20	-	4	-
12	Планка	2501-21-128	2	-	-
12	Планка	2501-21-128-20	-	2	-
13	Болт	2501-21-411	20	-	-
13	Болт	2501-21-411-20	-	20	-
14	Захват	ТМ2501-21-28СП(SP)	2	-	-
14	Захват	ТМ2501-21-28-20СП	-	2	-
15	Щиток	2501-21-129	1	-	-
15	Щиток	2501-21-129-20	-	1	-
16	Ступица	ТМ2501-21-39СП(SP)	1	-	-
16	Ступица	ТМ2501-21-39-20СП	-	1	-
17	Болт М16x1,5-6gx38 ГОСТ 7796-70	28 0535	4	-	-
17	Болт М16x1,5-6gx38 ГОСТ 7796-70	28 0535-20	-	4	-
18	Щиток	2501-21-129-01	1	-	-
18	Щиток	2501-21-129-01-20	-	1	-
19	Ползун	ТМ2501-21-37	1	-	-
19	Ползун	ТМ2501-21-37-20	-	1	-
20	Прокладка	2501-21-130	16	16	-
21	Прокладка	2501-21-130-01	4	4	-
22	Ось*	2501-21-417	1	1	-
23	Болт	28 5786	8	-	-
23	Болт	28 5786-20	-	8	-
24	Шайба 20.ОТ ГОСТ 6402-70	-	8	8	-
25	Пробка	37 5509	1	-	-
25	Пробка	37 5509-20	-	1	-
26	Кольцо	58 5650	2	2	-
27	Кольцо 069-075-36-2-51-1668 ТУ 2531-260-00149245-00	-	2	2	-
28	Шайба	31 5317	40	40	-
29	Болт М20x1,5-6gx50 ГОСТ 7796-70	28 0725	40	-	-
29	Болт М20x1,5-6gx50 ГОСТ 7796-70	28-0725 -20	-	40	-
30	Упор	ТМ2501-21-34	8	-	-
30	Упор	ТМ2501-21-34-20	-	8	-
31	Сектор упругий	40 0404	8	8	-
32	Обод	ТМ2501-21-33	1	-	-
32	Обод	ТМ2501-21-33-20	-	1	-
33	Болт М12x1,25-6gx140 ГОСТ 7796-70	28 0390	2	-	-
33	Болт М12x1,25-6gx140 ГОСТ 7796-70	28 0390-20	-	2	-
34	Шайба 12.ОТ ГОСТ 6402-70	-	2	2	-
35	Болт М16x1,5-6gx85 ГОСТ 7796-70	28 0566	2	-	-
35	Болт М16x1,5-6gx85 ГОСТ 7796-70	28 0566-20	-	2	-
36	Клин	403-21-128	2	2	-
37	Кольцо упругое	40 0212	4	4	-
38	Планка	2501-21-134	4	4	-
39	Ось**	2501-21-418	1	1	-
