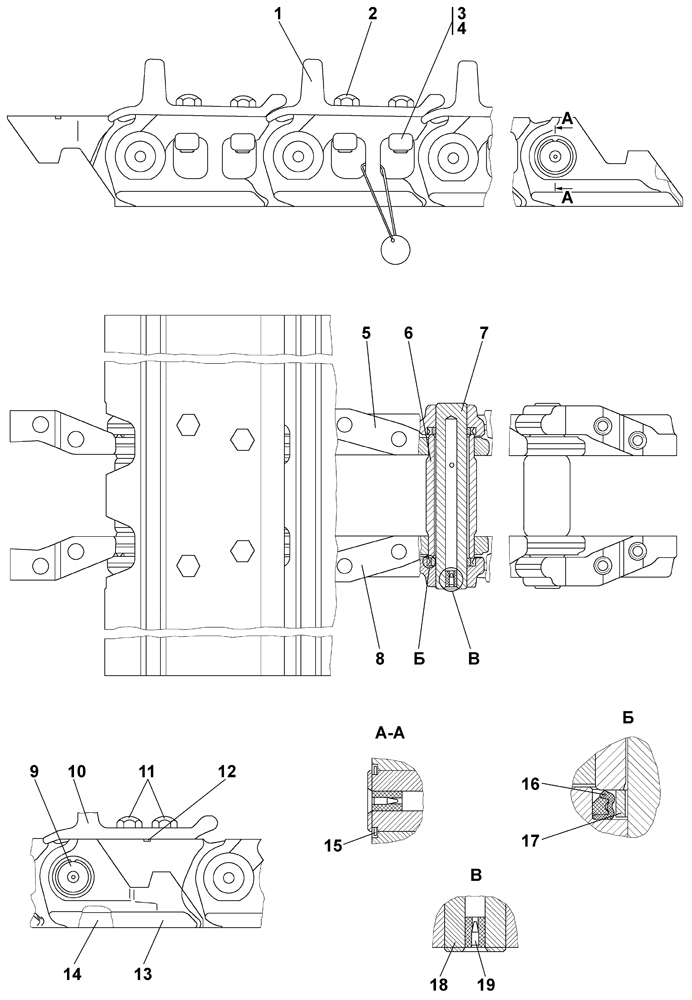

| № п/п | Наименование | Код детали | ||||
| 0 | Гусеница | ТТ2501-22-1СП(SP) | ||||
| 1 | Башмак | ТТ2501-22-1 | ||||
| 2 | Болт М24Сx1,5x78 ГОСТ 11674-75 | 700-28-2351 | ||||
| 3 | Гайка (допускается замена на поз. 4) | 700-30-2249 | ||||
| 4 | Гайка (допускается замена на поз. 3) | 700-30-2249И | ||||
| 5 | Звено | 2501-22-1 | ||||
| 6 | Втулка | 2501-22-9 | ||||
| 7 | Палец | 2501-22-10 | ||||
| 8 | Звено | 2501-22-2 | ||||
| 9 | Палец замыкающий | 2501-22-12 | ||||
| 10 | Башмак | ТТ2501-22-2 | ||||
| 11 | Болт | 28 5860 | ||||
| 12 | Шпонка 2-10x8x50 ГОСТ 23360-78 | 700-34-2062 | ||||
| 13 | Звено замыкающее | 2501-22-23СП(SP) | ||||
| 14 | Звено замыкающее | 2501-22-22СП(SP) | ||||
| 15 | Кольцо упорное | 58 5465 | ||||
| 16 | Уплотнение | 2501-22-100СП(SP) | ||||
| 17 | Втулка распорная | 2501-22-11 | ||||
| 18 | Пробка | 40 0128 | ||||
| 19 | Заглушка | 44 0017 | ||||
