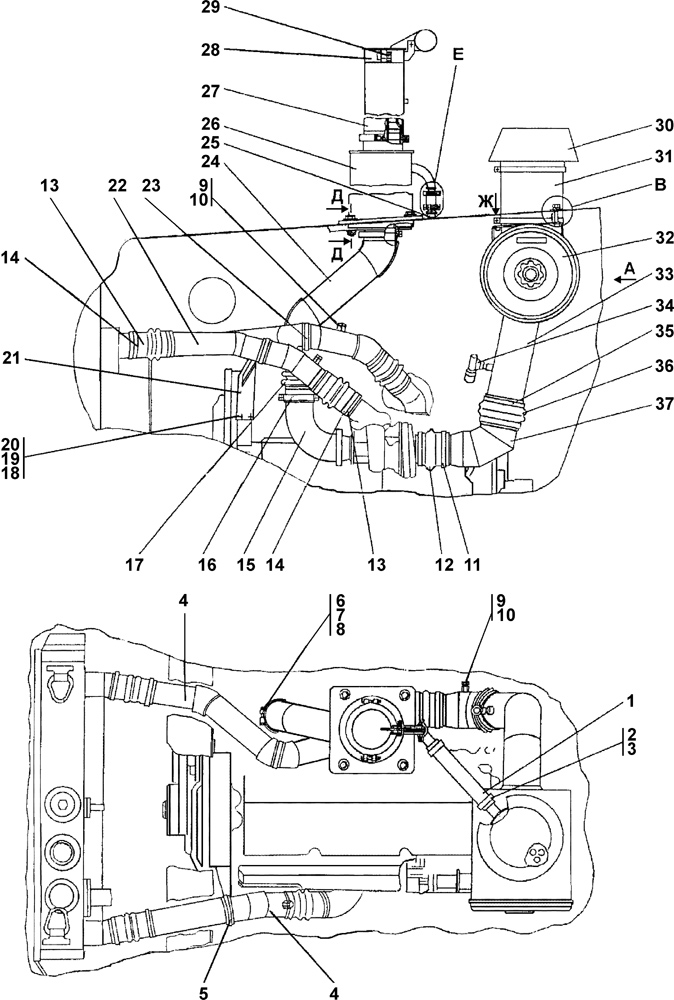

Установка систем воздухоочистки и выпуска


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Установка систем воздухоочистки и выпуска	2506-05-3СП(SP)	1	-	-
0	Установка систем воздухоочистки и выпуска	2506-05-3-20СП(SP)	-	1	-
1	Рукав	46 1401-08	1	-	-
1	Рукав	46 1401-08-20	-	1	-
2	Хомут (допускается замена на поз.3)	46-60-366-20СП(SP)	2	-	-
2	Хомут	46-60-366-20СП(SP)	-	2	-
3	Шланговый хомут DIN3017-AS40-60/12C7-W2 (допускается замена на поз.2)	-	2	2	-
4	Воздуховод	2506-05-35СП(SP)	1	-	-
4	Воздуховод	2506-05-35-20СП(SP)	-	1	-
5	Хомут	46-47-189СП(SP)	1	1	-
6	Болт М8-6gx70 ГОСТ 7795-70	-	16	16	-
7	Гайка М8 ГОСТ 5915-70	-	16	16	-
8	Шайба 8Т ГОСТ 6402-70	-	16	16	-
9	Пробка	37 5430	3	3	-
10	Кольцо 14x20 МН4152-62	-	3	3	-
11	Хомут 149437*	45 6142 0000 16	2	2	-
12	Патрубок 89837К*	45 6142 0000 14	1	1	-
13	Патрубок 1071019*	45 6142 0000 15	4	4	-
14	Хомут 43828Е*	45 6142 0000 17	8	8	-
15	Газовод	2506-05-31СП(SP)	1	-	-
15	Газовод	2506-05-31-20СП(SP)	-	1	-
16	Бугель	2501-05-134СП(SP)	4	-	-
16	Бугель	2501-05-134-20СП(SP)	-	4	-
17	Компенсатор Ду125, РУ1 СК-067.000.00-01СБ	47 9151 0000 04	1	1	-
18	Шайба 6 ГОСТ 6958-78	31 0120	2	-	-
18	Шайба 6 ГОСТ 6958-78	31 0120-20	-	2	-
19	Шайба 6Т ГОСТ 6402-70	-	2	2	-
20	Болт М6-6gx20 ГОСТ 7798-70	-	2	2	-
21	Кронштейн	2506-05-38СП(SP)	1	-	-
21	Кронштейн	2506-05-38-20СП(SP)	-	1	-
22	Воздуховод	2506-05-36СП(SP)	1	-	-
22	Воздуховод	2506-05-36-20СП(SP)	-	1	-
23	Хомут	46-47-189-01СП(SP)	1	1	-
24	Газовод	2506-05-32СП(SP)	1	-	-
24	Газовод	2506-05-32-20СП(SP)	-	1	-
25	Труба	2506-05-23СП(SP)	1	-	-
25	Труба	2506-05-23-20СП(SP)	-	1	-
26	Глушитель	2506-05-29СП(SP)	1	-	-
26	Глушитель	2506-05-29-20СП(SP)	-	1	-
27	Труба выпускная	2002-05-26-01СП(SP)	1	-	-
27	Труба выпускная	2002-05-26-01-20СП	-	1	-
28	Крышка с хомутом	1106-05-37-01СП(SP)	1	-	-
28	Крыша с хомутом	1106-05-37-01-20СП	-	1	-
29	Болт	28 5230	3	-	-
29	Болт	28 5230-20	-	3	-
30	Воздухозаборник	312001-05-25СП(SP)	1	-	-
30	Воздухозаборник	312001-05-25-20СП(SP)	-	1	-
31	Воздухоочиститель циклонный	2506-05-12СП(SP)	1	-	-
31	Воздухоочиститель циклонный	2506-05-12-20СП(SP)	-	1	-
32	Воздухоочиститель	2504-05-15-01СП(SP)	1	-	-
32	Воздухоочиститель	2504-05-15-01-20СП	-	1	-
33	Воздуховод	2506-05-13СП(SP)	1	-	-
33	Воздуховод	2506-05-13-20СП(SP)	-	1	-
34	Индикатор засоренности воздушного фильтра СА8007 (178957)*	47 5138 0000 07	1	1	-
35	Хомут	403-05-129СП(SP)	2	-	-
35	Хомут	403-05-129-20СП(SP)	-	2	-
36	Сильфон	40 0427	1	1	-
37	Воздуховод	2506-05-14СП(SP)	1	-	-
37	Воздуховод	2506-05-14-20СП(SP)	-	1	-
