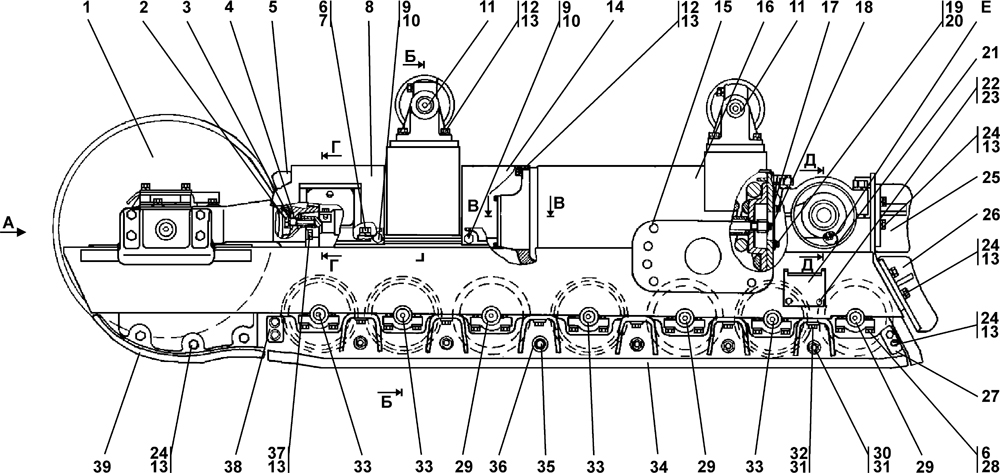

Тележка


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Тележка*	2501-21-3СП(SP)	1	-	1
0	Тележка	2501-21-3-20СП(SP)	-	1	-
0	Тележка**	2501-21-4СП(SP)	1	-	1
0	Тележка	2501-21-4-20СП(SP)	-	1	-
1	Колесо натяжное*	2501-21-113СП(SP)	1	-	1
1	Колесо натяжное	2501-21-113-20СП(SP)	-	1	-
1	Колесо натяжное**	2501-21-113-01СП	1	-	1
1	Колесо натяжное	2501-21-113-01-20СП	-	1	-
2	Болт М30x2-6gx80 ГОСТ 7798-70	28 0930	1	-	1
2	Болт М30x2-6gx80 ГОСТ 7798-70	28 0930-20	-	1	-
3	Пластина	400-21-122	1	1	1
4	Эксцентрик	400-21-121	1	1	1
5	Опора	2501-21-127	1	-	1
5	Опора	2501-21-127-20	-	1	-
6	Болт М24x2-6gx100 ГОСТ 7796-70	28 0845	32	-	32
6	Болт М24x2-6gx100 ГОСТ 7796-70	28 0845-20	-	32	-
7	Шайба 24Т ГОСТ 6402-70	-	4	4	4
8	Кожух*	2501-21-83СП(SP)	1	-	1
8	Кожух	2501-21-83-20СП(SP)	-	1	-
8	Кожух**	2501-21-83-01СП	1	-	1
8	Кожух	2501-21-83-01-20СП	-	1	-
9	Болт М16x1,5-6gx30 ГОСТ 7796-70	28 0520	8	-	8
9	Болт М16x1,5-6gx30 ГОСТ 7796-70	28 0520-20	-	8	-
10	Шайба	700-31-2209	8	-	8
10	Шайба	700-31-2209-20	-	8	-
11	Каток поддерживающий	2501-21-15СП(SP)	2	-	2
11	Каток поддерживающий	2501-21-15-20СП(SP)	-	2	-
12	Болт М20x1,5-6gx60 ГОСТ 7796-70	28 0730	20	-	20
12	Болт М20x1,5-6gx60 ГОСТ 7796-70	28 0730-20	-	20	-
13	Шайба 20 ОТ ГОСТ 6402-70	-	45	45	45
14	Кожух*	2501-21-84СП(SP)	1	-	1
14	Кожух	2501-21-84-20СП(SP)	-	1	-
14	Кожух**	2501-21-84-01СП	1	-	1
14	Кожух	2501-21-84-01-20СП	-	1	-
15	Пробка	44 0001	8	8	8
16	Рама тележки*	2501-21-9СП(SP)	1	-	1
16	Рама тележки	2501-21-9-20СП(SP)	-	1	-
16	Рама тележки**	2501-21-10СП(SP)	1	-	1
16	Рама тележки	2501-21-10-20СП(SP)	-	1	-
17	Прокладка	45 0084	1	-	1
17	Прокладка	45 0084-20	-	1	-
18	Крышка	403-21-95	1	-	1
18	Крышка	403-21-95-20	-	1	-
19	Болт М12x1,25-6gx25 ГОСТ 7796-70	-	6	6	6
20	Шайба 12 ОТ ГОСТ 6402-70	-	6	6	6
21	Подножка	403-21-179	1	-	1
21	Подножка	403-21-179-20	-	1	-
22	Болт М16x1,5-6gx45 ГОСТ 7796-70	28 0544	2	-	2
22	Болт М16x1,5-6gx45 ГОСТ 7796-70	28 0544-20	-	2	-
23	Шайба 16 ОТ ГОСТ 6402-70	-	2	2	2
24	Болт М20x1,5-6gx50 ГОСТ 7796-70	28 0725	19	-	19
24	Болт М20x1,5-6gx50 ГОСТ 7796-70	28 0725-20	-	19	-
25	Отбойник*	2501-21-88СП(SP)	1	-	1
25	Отбойник	2501-21-88-20СП(SP)	-	1	-
25	Отбойник**	2501-21-88-01СП	1	-	1
25	Отбойник	2501-21-88-01-20СП	-	1	-
26	Отбойник*	2501-21-89СП(SP)	1	-	1
26	Отбойник	2501-21-89-20СП(SP)	-	1	-
26	Отбойник**	2501-21-89-01СП	1	-	1
26	Отбойник	2501-21-89-01-20СП	-	1	-
27	Накладка	2501-21-244	2	-	2
27	Накладка	2501-21-244-20	-	2	-
28	Шайба	31 5355	28	-	28
28	Шайба	31 5355-20	-	28	-
29	Каток опорный	Т25-21-000-01	3	-	-
29	Каток опорный	Т25-21-000-01-20	-	3	-
30	Гайка М24x2 ГОСТ 15521-70	30 0350-01	6	-	6
30	Гайка М24x2 ГОСТ 15521-70	30 0350-20	-	6	-
31	Шайба 24 ГОСТ 11371-78	31 0350	24	-	24
31	Шайба 24 ГОСТ 11371-78	31 0350-20	-	24	-
32	Болт М24x2-6gx50 ГОСТ 7796-70	28 0815	12	-	12
32	Болт М24x2-6gx50 ГОСТ 7796-70	28 0815-20	-	12	-
33	Каток опорный	Т25-21-000	4	-	-
33	Каток опорный	Т25-21-000-20	-	4	-
34	Щиток	2501-21-82СП(SP)	1	-	1
34	Щиток	2501-21-82-20СП(SP)	-	1	-
35	Стяжка	2001-21-270-01	6	-	6
35	Стяжка	2001-21-270-01-20	-	6	-
36	Втулка	2501-21-189	6	-	6
36	Втулка	2501-21-189-20	-	6	-
37	Болт М20x1,5-6gx170 ГОСТ 7796-70	28 0770	6	-	6
37	Болт М20x1,5-6gx170 ГОСТ 7796-70	28 0770	-	6	-
38	Накладка	2501-21-245	2	-	2
38	Накладка	2501-21-245-20	-	2	-
39	Отбойник	2501-21-74	1	-	1
39	Отбойник	2501-21-74-20	-	1	-
