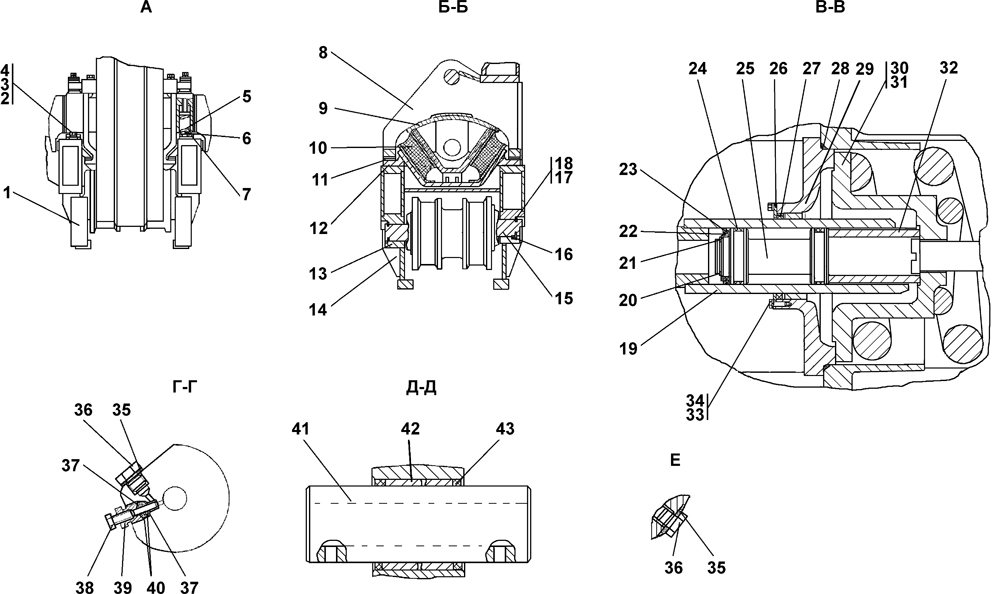

Тележка


№ п/п	Наименование	Код детали	УХЛ	Т	У
1	Отбойник	2501-21-73	1	-	1
1	Отбойник	2501-21-73-20	-	1	-
2	Шайба 20x4 ГОСТ 11371-78	31 0310	1	-	1
2	Шайба 20x4 ГОСТ 11371-78	31 0310-20	-	1	-
3	Шайба 20 ОТ ГОСТ 6402-70	-	45	45	45
4	Болт М20x1,5-6gx50 ГОСТ 7796-70	28 0725	19	-	19
4	Болт М20x1,5-6gx50 ГОСТ 7796-70	28 0725-20	-	19	-
5	Круг	2501-21-97	6	6	6
6	Пружина	38 5750	6	-	6
6	Пружина	38 5750-20	-	6	-
7	Планка	2501-21-92СП(SP)	2	2	2
8	Кронштейн	2501-21-17СП(SP)	1	-	1
8	Кронштейн	2501-21-17-20СП(SP)	-	1	-
9	Опора подвижная	2501-21-21СП(SP)	1	-	1
9	Опора подвижная	2501-21-21-20СП(SP)	-	1	-
10	Амортизатор	2501-21-35СП(SP)	2	2	2
11	Прокладка	2501-21-49	6	6	6
12	Короб	2501-21-20СП(SP)	1	-	1
12	Короб	2501-21-20-20СП(SP)	-	1	-
13	Крышка	Т25-21-316	7	7	-
14	Щиток	2501-21-82-01СП(SP)	1	-	1
14	Щиток	2501-21-82-01-20СП	-	1	-
15	Крышка	Т25-21-316-01	7	7	-
16	Штифт	32 5380	7	7	-
17	Кольцо С65 ГОСТ 13940-86 (допускается замена на поз.18)	-	14	14	14
18	Кольцо (допускает-ся замена на поз.17)	Т25-21-319	14	14	-
19	Шток	2501-21-23СП(SP)	1	-	1
19	Шток	2501-21-23-20СП(SP)	-	1	-
20	Кольцо	1101-21-66	1	1	1
21	Кольцо С70 ГОСТ 13940-86	58 0670	1	1	1
22	Кольцо упругое	40 0499	1	1	1
23	Манжета	46-21-978	1	1	1
24	Кольцо штоковое	3501-21-95	2	2	2
25	Поршень	3501-21-96	1	1	1
26	Крышка	403-21-62	1	-	1
26	Крышка	403-21-62-20	-	1	-
27	Манжета	403-21-66СП(SP)	1	1	1
28	Кольцо	40 0468-07	1	1	1
29	Крышка	2501-21-46СП(SP)	1	-	1
29	Крышка	2501-21-46-20СП(SP)	-	1	-
30	Механизм сдавания (допускается замена на поз.31)	2501-21-16СП(SP)	1	-	1
30	Механизм сдавания	2501-21-16-20СП(SP)	-	1	-
31	Механизм сдавания (допускается замена на поз.30)	2501-21-45СП(SP)	1	-	1
31	Механизм сдавания	2501-21-45-20СП(SP)	-	1	-
32	Втулка	2501-21-55	1	1	1
33	Шайба 8Т ГОСТ 6402-70	-	8	8	8
34	Болт М8-6gx20 ГОСТ 7796-70	-	8	8	8
35	Прокладка	700-40-2360-11	2	2	2
36	Пробка	37 5515	2	2	2
37	Обойма	46-21-718	2	2	2
38	Игла	46-21-756	1	-	1
38	Игла	46-21-756-20	-	1	-
39	Пробка	46-21-717	1	-	1
39	Пробка	46-21-717-20	-	1	-
40	Кольцо СТ13-5-4 ГОСТ 288-72	50 0192	4	4	4
41	Ось	2501-21-217	1	1	1
42	Втулка	2501-21-246	2	2	2
43	Манжета	2501-21-69СП(SP)	2	2	2
