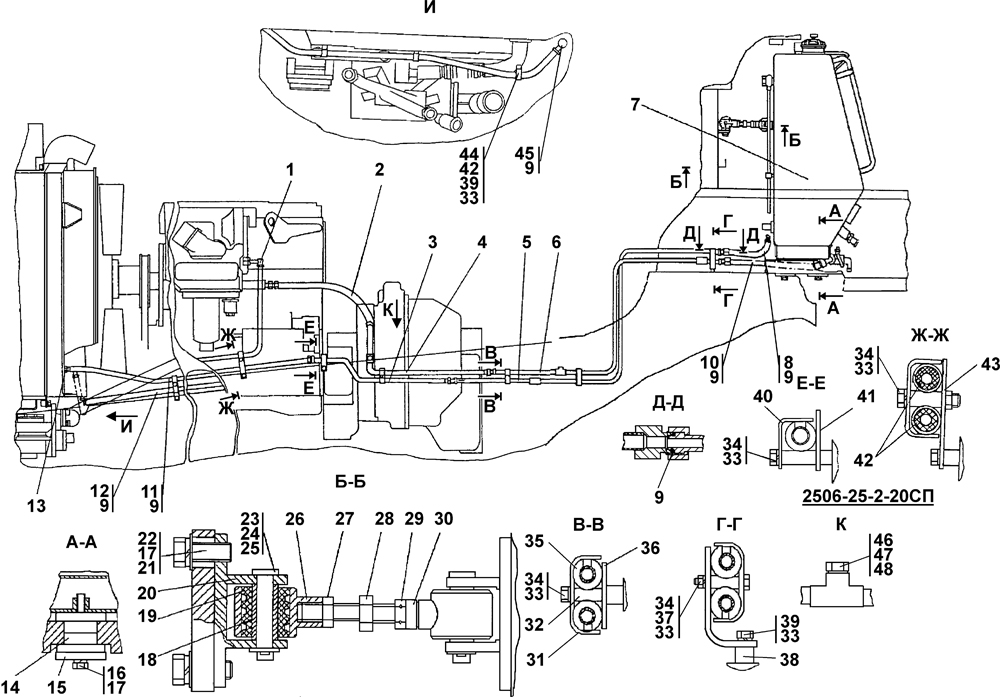

Установка топливного бака


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Установка топливного бака	2506-25-2СП(SP)	1	-	-
0	Установка топливного бака	2506-25-2-20СП(SP)	-	1	-
1	Угольник	1506-25-13СП(SP)	1	-	-
1	Угольник	1506-25-13-20СП(SP)	-	1	-
2	Рукав *	312001-25-32-02СП	2	-	-
2	Рукав	312001-25-32-02-20СП	-	2	-
3	Трубопровод	2506-25-17СП(SP)	1	-	-
3	Трубопровод	2506-25-17-20СП(SP)	-	1	-
4	Трубопровод	2506-25-16СП(SP)	1	-	-
4	Трубопровод	2506-25-16-20СП(SP)	-	1	-
5	Трубопровод	2506-25-12СП(SP)	1	-	-
5	Трубопровод	2506-25-12-20СП(SP)	-	1	-
6	Трубопровод	2506-25-11СП(SP)	1	-	-
6	Трубопровод	2506-25-11-20СП(SP)	-	1	-
7	Бак топливный	2504-25-10-01СП(SP)	1	-	-
7	Бак топливный	2504-25-10-01-20СП	-	1	-
8	Рукав d12	404-26-213СП(SP)	1	-	-
8	Рукав d12	404-26-213-20СП(SP)	-	1	-
9	Кольцо 012-016-25-2-51-1668 ТУ 2531-260-0014-9245-00	-	11	11	-
10	Рукав d12	404-26-213-02СП(SP)	1	-	-
10	Рукав d12	404-26-213-02-20СП	-	1	-
11	Рукав d12	404-26-213-23СП(SP)	1	-	-
11	Рукав d12	404-26-213-23-20СП	-	1	-
12	Рукав d12	404-26-213-31СП(SP)	1	-	-
12	Рукав d12	404-26-213-31-20СП	-	1	-
13	Переходник	1106-25-1	2	-	-
13	Переходник	1106-25-1-20	-	2	-
14	Амортизатор	2501-25-37СП(SP)	8	8	-
15	Накладка	1101-25-36	4	4	-
16	Болт М16x1,5-6gx120 ГОСТ 7795-70	28 0575	4	-	-
16	Болт М16x1,5-6gx120 ГОСТ 7795-70	28 0575-20	-	4	-
17	Шайба 16 ОТ ГОСТ 6402-70	-	8	8	-
18	Втулка	2501-25-108	4	-	-
18	Втулка	2501-25-108-20	-	4	-
19	Втулка	40 0093	4	4	-
20	Кронштейн	2501-25-38-01СП(SP)	2	-	-
20	Кронштейн	2501-25-38-01-20СП	-	2	-
21	Шайба 16 ГОСТ 11371-78	31 0270	4	-	-
21	Шайба 16 ГОСТ 11371-78	31 0270-20	-	4	-
22	Болт М16x1,5-6gx38 ГОСТ 7796-70	28 0535	4	-	-
22	Болт М16x1,5-6gx38 ГОСТ 7796-70	28 0535-20	-	4	-
23	Ось 6-16f9x75 ГОСТ 9650-80	47 0570	4	4	-
25	Шайба 16x1 ГОСТ 10450-78	31 0280	4	-	-
25	Шайба 16x1 ГОСТ 10450-78	31 0280-20	-	4	-
26	Шплинт 4x40 ГОСТ 397-79	-	4	4	-
27	Гайка М16x1,5 ГОСТ 5915-70	-	2	2	-
28	Стержень	2001-25-27-01	2	-	-
28	Стержень	2001-25-27-01-20	-	2	-
29	Гайка М16x1,5LH ГОСТ 5915-70	30 0265	2	-	-
29	Гайка М16x1,5LH ГОСТ 5915-70	30 0265-20	-	2	-
30	Втулка	2501-25-33-01СП(SP)	2	-	-
30	Втулка	2501-25-33-01-20СП	-	2	-
31	Накладка	1102-25-12	7	-	-
31	Накладка	1102-25-12-20	-	7	-
32	Втулка	1102-25-16	7	-	-
32	Втулка	1102-25-16-20	-	7	-
33	Шайба 8Т ГОСТ 6402-70	-	13	13	-
34	Болт М8-6gx45 ГОСТ 7795-70	-	7	7	-
35	Втулка	40 0478	9	9	-
36	Пластина	1102-25-13	3	-	-
36	Пластина	1102-25-13-20	-	3	-
37	Гайка М8 ГОСТ 5915-70	-	1	1	-
38	Угольник	2501-25-132	1	-	-
38	Угольник	2501-25-132-20	-	1	-
39	Болт М8-6gx16 ГОСТ 7796-70	-	6	6	-
40	Накладка	1102-25-14	7	-	-
40	Накладка	1102-25-14-20	-	7	-
41	Пластина	1102-25-15	1	-	-
41	Пластина	1102-25-15-20	-	1	-
42	Прокладка	70-40-6684-14	7	7	-
43	Кронштейн	ТТ2501-25-36-01СП	2	-	-
43	Кронштейн	ТТ2501-25-36-01-20СП	-	2	-
44	Хомутик	700-41-2548	3	3	-
45	Угольник	0602-28-25-01СП(SP)	1	-	-
45	Угольник	0602-28-25-01-20СП	-	1	-
46	Прокладка (допускается замена на поз. 47)	46-43-313	-	2	-
47	Кольцо 12x16 МН 4152-62 (допускается замена на поз. 46)	-	-	2	-
48	Пробка	700-37-2077-20	-	2	-
