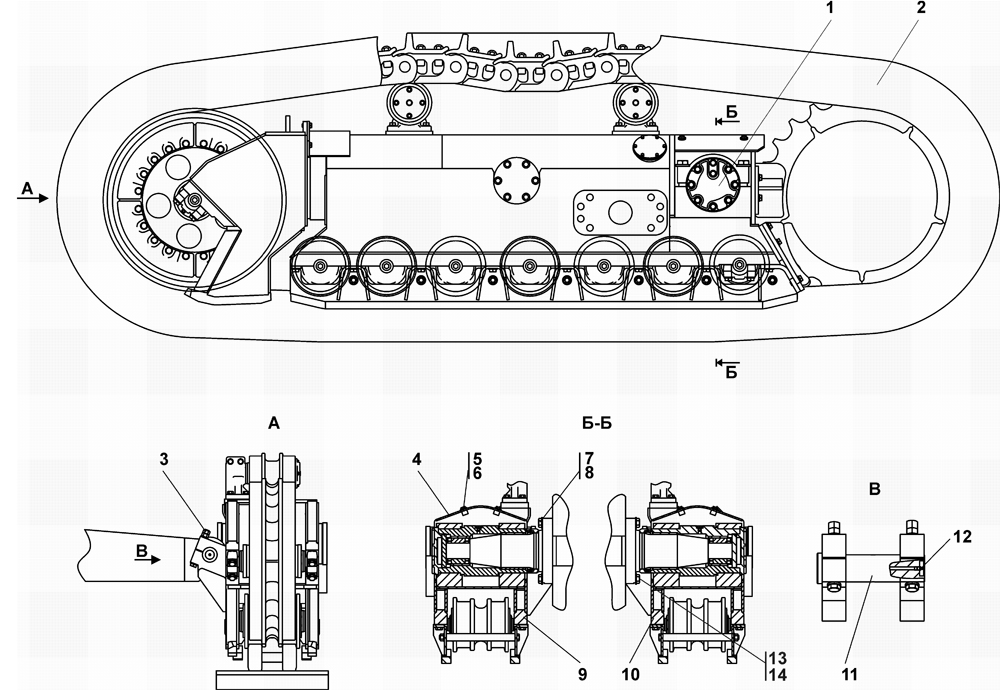

| № п/п | Наименование | Код детали | ||||
| 0 | Система ходовая | 2501-21-301СП(SP) | ||||
| 0 | Система ходовая | 2501-21-301-20СП(SP) | ||||
| 1 | Шарнир | 2501-21-190СП(SP) | ||||
| 1 | Шарнир | 2501-21-190-20СП(SP) | ||||
| 2 | Гусеница | 2501-22-1СП(SP) | ||||
| 2 | Гусеница | 2501-22-1-20СП(SP) | ||||
| 3 | Гайка М24x2 ГОСТ 15521-70 | 30 0350-01 | ||||
| 3 | Гайка М24x2 ГОСТ 15521-70 | 30 0350-20 | ||||
| 4 | Кожух | 2501-21-543 | ||||
| 4 | Кожух | 2501-21-543-20 | ||||
| 5 | Шайба | 700-31-2209 | ||||
| 5 | Шайба | 700-31-2209-20 | ||||
| 6 | Болт М16x1,5-6gx30 ГОСТ 7796-70 | 28 0520 | ||||
| 6 | Болт М16x1,5-6gx30 ГОСТ 7796-70 | 28 0520-20 | ||||
| 7 | Шайба | 700-31-2522 | ||||
| 7 | Шайба | 700-31-2522-20 | ||||
| 8 | Болт М30x2-6gx100 ГОСТ 7795-70 | 28 0945 | ||||
| 8 | Болт М30x2-6gx100 ГОСТ 7795-70 | 28 0945-20 | ||||
| 9 | Тележка | 2501-21-303СП(SP) | ||||
| 9 | Тележка | 2501-21-303-20СП(SP) | ||||
| 10 | Тележка | 2501-21-302СП(SP) | ||||
| 10 | Тележка | 2501-21-302СП(SP) | ||||
| 11 | Ось | 2501-21-555 | ||||
| 12 | Масленка 1.2 Ц6хр ГОСТ 19853-74 | - | ||||
| 12 | Масленка 1.2 Кд6хр ГОСТ 19853-74 | - | ||||
| 13 | Шайба | 31 5412 | ||||
| 13 | Шайба | 31 5412-20 | ||||
| 14 | Болт М30x2-6gx75 ГОСТ 7795-70 | 28 0927 | ||||
| 14 | Болт М30x2-6gx75 ГОСТ 7795-70 | 28 0927-20 | ||||
