Инженерные машины

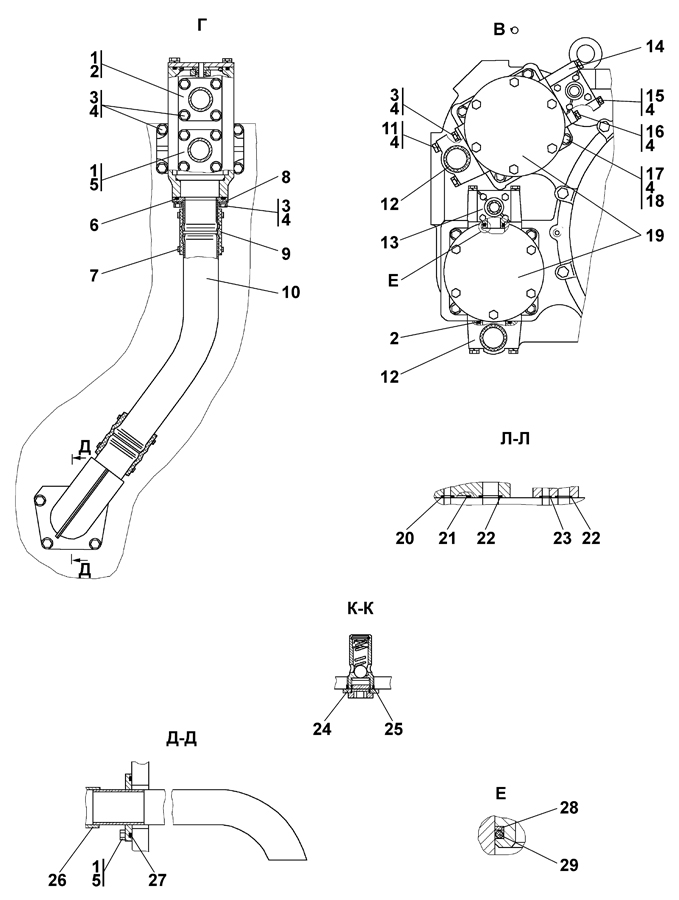

Установка трансмиссии


№ п/п	Наименование	Код детали	УХЛ	Т	У
1	Фланец	2501-15-119СП(SP)	2	-	-
1	Фланец	2501-15-119-20СП(SP)	-	2	-
2	Кольцо 060-070-58-2-51-1668 ТУ 2531-260-00149245-00	-	4	4	-
3	Болт М12-6gx30 ГОСТ 7796-70	-	32	32	-
4	Шайба 12 ОТ ГОСТ 6402-70	-	88	88	-
5	Кольцо 060-070-58-2-51-1668 ТУ 2531-260-00149245-00	-	4	4	-
6	Кольцо 088-095-46-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
7	Шланговый хомут DIN3017-AS70-90/12C7-W2	-	4	4	-
8	Фланец	3501-16-104СП(SP)	1	-	-
8	Фланец	3501-16-104-20СП(SP)	-	1	-
9	Рукав	461701	2	-	-
9	Рукав	461701-20	-	2	-
10	Труба	3501-16-11	1	-	-
10	Труба	3501-16-11-20	-	1	-
11	Болт 3М12-6gx75 ГОСТ 7796-70	280382	4	-	-
11	Болт 3М12-6gx75 ГОСТ 7796-70	280382-20	-	4	-
12	Фланец	2501-15-120СП(SP)	2	-	-
12	Фланец	2501-15-120-20СП(SP)	-	2	-
13	Фланец	2501-26-83	8	-	-
13	Фланец	2501-26-83-20	-	8	-
14	Фланец	404-26-23	2	-	-
14	Фланец	404-26-23-20	-	2	-
15	Болт М12-6gx90 ГОСТ 7795-70	28 0388	8	-	-
15	Болт M12-6gx90 ГОСТ 7795-70	28 0388-20	-	8	-
16	Болт М12-6gx35 ГОСТ 7796-70	-	40	40	-
17	Болт М12-6gx40 ГОСТ 7796-70	-	8	8	-
18	Шайба 12x2 ГОСТ 11371-78	310210	10	-	-
18	Шайба 12x2 ГОСТ 11371-78	310210-20	-	10	-
19	Насос НШ100А-3 ГСТУ 3-25-180-97	-	2	-	-
19	Насос НШ100А-3Т ГСТУ 3-25-180-97	-	-	2	-
20	Кольцо 022-026-25-2-51-1668 ТУ 2531-260-00149245-00	-	3	3	-
21	Кольцо 032-038-36-2-51-1668 ТУ 2531-260-00149245-00	-	7	7	-
22	Кольцо 042-050-46-2-51-1668 ТУ 2531-260-00149245-00	-	15	15	-
23	Кольцо 012-016-25-2-51-1668 ТУ2531-260-00149245-00	-	2	2	-
24	Клапан	1101-16-112СП(SP)	1	-	-
24	Клапан	1101-16-112-20СП(SP)	-	1	-
25	Кольцо 040-045-30-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
26	Трубопровод	3501-16-105СП(SP)	1	-	-
26	Трубопровод	3501-16-105-20СП(SP)	-	1	-
27	Кольцо 118-124-36-2-51-1668 ТУ2531-260-00149245-00	-	1	1	-
28	Шайба защитная	440049	2	2	-
29	Кольцо 038-046-46-2-51-1668 ТУ 2531-260-00149245-00	-	2	2	-
