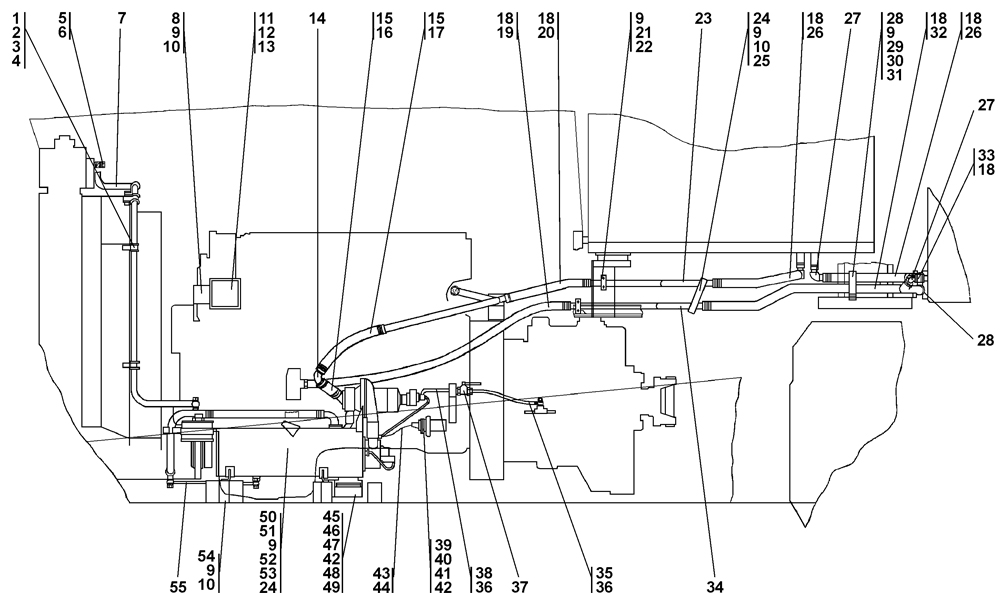

Установка системы подогрева


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Установка системы подогрева	2506-43-2СП(SP)	1	-	-
0	Установка системы подогрева	2506-43-2-20СП(SP)	-	1	-
1	Прокладка	700-40-6684-04	2	-	-
2	Шайба 8Т ГОСТ 6402-70	-	2	-	-
3	Болт М8-6gx16 ГОСТ 7796-70	-	2	-	-
4	Хомутик	700-41-2548	2	-	-
5	Болт зажимной	700-41-2622	6	-	-
6	Прокладка	46-43-313	12	-	-
7	Рукав	2501-43-253СП(SP)	1	-	-
8	Корпус	312505-43-17-01СП	1	-	-
9	Шайба 12 ОТ ГОСТ 6402-70	-	7	7	-
10	Болт М12x1,25-6gx25 ГОСТ 7796-70	28 0320	10	2	-
11	Щиток управления ПЖД-600И-1015410*	-	1	-	-
12	Шайба 5 ГОСТ 6402-70	-	4	-	-
13	Винт ВМ5-6gx16 ГОСТ 17473-80	-	4	-	-
14	Трубопровод	2502-43-44СП(SP)	1	-	-
15	Шланговый хомут DIN3017-AS40-60/12C7-W2	-	19	4	-
16	Рукав	46 1201-04	1	-	-
16	Рукав	46 1201-04-20	-	1	-
17	Рукав	46 1201-18	1	-	-
18	Шланговый хомут DIN3017-AS30-45/12C7-W2	-	28	28	-
19	Рукав	46 0901-22	1	-	-
19	Рукав	46 0901-22-20	-	1	-
20	Рукав	46 0901-13	1	-	-
21	Болт М12x1,25-6gx40 ГОСТ 7796-70	-	6	4	-
22	Прижим	2502-43-79	3	-	-
22	Прижим	2502-43-79-20	-	2	-
23	Трубопровод	2502-43-86СП(SP)	1	-	-
23	Трубопровод	2502-43-86-20СП(SP)	-	1	-
24	Шайба 12 ГОСТ 6402-70	31 0210	6	2	-
25	Пластина	404-43-289	1	-	-
25	Пластина	404-43-289-20	-	1	-
26	Рукав	46 0901-19	2	-	-
26	Рукав	46 0901-19-20	-	2	-
27	Переходник	2502-43-90СП(SP)	4	-	-
27	Переходник	2502-43-90-20СП(SP)	-	4	-
28	Прокладка	700-40-6684-01	4	4	-
29	Болт М12-6gx60 ГОСТ 7795-70	-	1	1	-
30	Втулка	2502-43-108	1	-	-
30	Втулка	2502-43-108-20	-	1	-
31	Прижим	2502-43-107	3	-	-
31	Прижим	2502-43-107-20	-	3	-
32	Рукав	46 0901-24	1	-	-
32	Рукав	46 0901-24-20	-	1	-
33	Рукав	46 0901	2	-	-
33	Рукав	46 0901-20	-	2	-
34	Трубопровод	3506-43-32СП(SP)	1	-	-
34	Трубопровод	3506-43-32-20СП(SP)	-	1	-
35	Рукав	2706-43-14СП(SP)	1	-	-
36	Шланговый хомут DIN3017-АL12-22/9C7-W2	-	2	-	-
37	Кран	311506-43-107СП(SP)	1	-	-
38	Рукав	2706-43-14-01СП(SP)	1	-	-
39	Коммутатор транзисторный 9301.373.4010* (допускается замена на поз. 40)	-	1	-	-
40	Модуль зажигания отопителя 9301.3734.000-01* (допускается замена на поз. 39)	-	1	-	-
41	Болт М6-6gx16 ГОСТ 7798-70	-	2	-	-
42	Шайба 6Т ГОСТ 6402-70	-	8	-	-
43	Провод ВН	312505-10-107СП(SP)	1	-	-
44	Наконечник свечной с помехоподавителем СЭ-12 ТУ 37.003.658-75	45 737 6101	1	-	-
45	Газовод	2506-43-14СП(SP)	1	-	-
46	Прокладка	2502-43-118	1	-	-
47	Шайба 6 ГОСТ 6402-70	31 0110	6	-	-
48	Шпилька M6x16 ГОСТ 22034-76	29 0020	6	-	-
49	Гайка М6 ГОСТ 5915-70	-	6	-	-
50	Подогреватель ПЖД-600И-1015008-02 ТУ 37.001.292-72 (допускается замена на поз.51)	-	1	-	-
51	Подогреватель ПЖД-600И-1015008-01 (допускается замена на поз.50)	45 9115 3608	1	-	-
52	Гайка М12x1,25 ГОСТ 5915-70	-	4	-	-
53	Болт М12x1,25-6gx25 ГОСТ 7796-70	-	4	-	-
54	Кронштейн	2506-43-7	2	-	-
55	Трубопровод	2506-43-15СП(SP)	1	-	-
