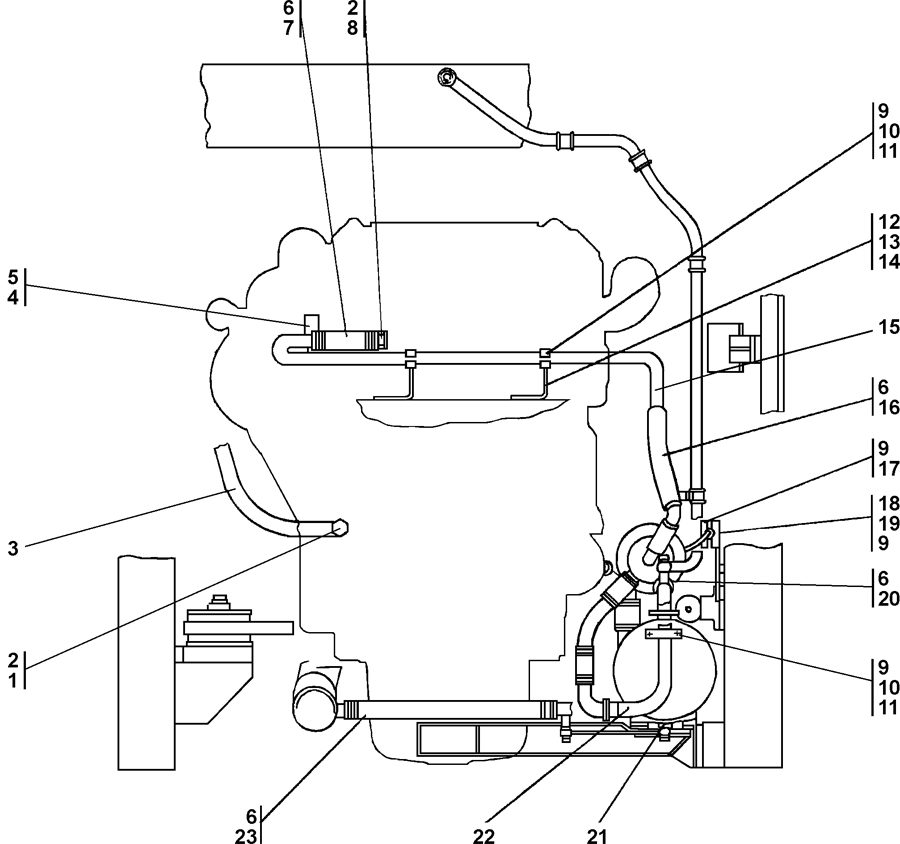

| № п/п | Наименование | Код детали | ||||
| 1 | Переходник | 2506-43-8 | ||||
| 1 | Переходник | 2506-43-8-20 | ||||
| 2 | Прокладка | 2702-54-24 | ||||
| 3 | Рукав | 46 0901-22 | ||||
| Рукав | 46 0901-22-20 | |||||
| 4 | Рукав | 46 0901-13 | ||||
| 5 | Шланговый хомут DIN3017-AS30-45/12C7-W2 | - | ||||
| 6 | Шланговый хомут DIN3017-AS40-60/12C7-W2 | - | ||||
| 7 | Рукав | 46 1201-08 | ||||
| 8 | Переходник | 2506-43-8-01 | ||||
| 8 | Переходник | 2506-43-8-01-20 | ||||
| 9 | Шайба 12 ОТ ГОСТ 6402-70 | - | ||||
| 10 | Болт М12x1,25-6gx35 ГОСТ 7796-70 | - | ||||
| 11 | Фланец | 404-43-87 | ||||
| 12 | Кронштейн | 2506-43-11СП(SP) | ||||
| 13 | Шайба 10 ОТ ГОСТ 6402-70 | - | ||||
| 14 | "Болт 1/2""-13" | 28 5003 | ||||
| 15 | Трубопровод | 2506-43-12СП(SP) | ||||
| 16 | Рукав | 46 1201-18 | ||||
| 17 | Болт М12x1,25-6gx40 ГОСТ 7796-70 | - | ||||
| 18 | Кронштейн | 2002-43-67СП(SP) | ||||
| 19 | Болт М12x1,25-6gx20 ГОСТ 7796-70 | 28 0320 | ||||
| 20 | Рукав | 46 1201-25 | ||||
| 21 | Штуцер | 2706-43-2 | ||||
| 22 | Трубопровод | 2506-43-13СП(SP) | ||||
| 23 | Рукав | 46 1201-23 | ||||
