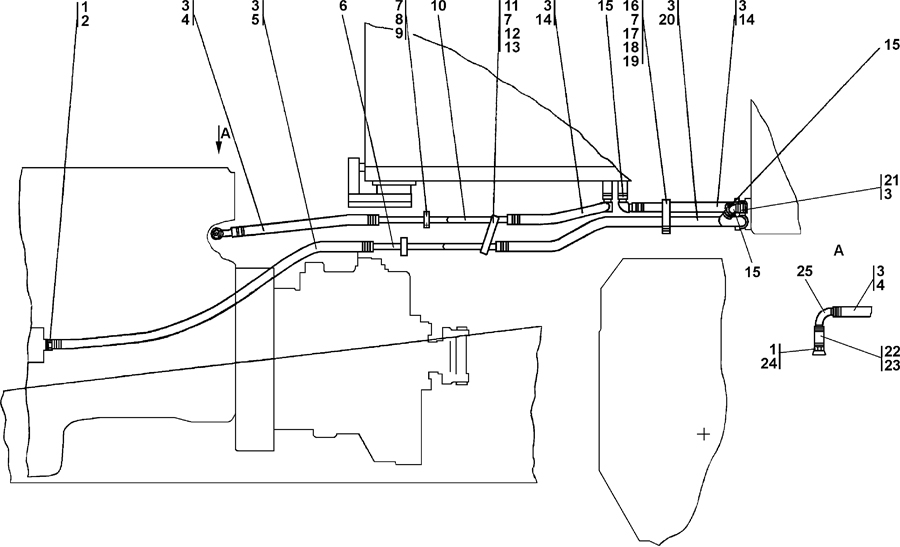

| № п/п | Наименование | Код детали | ||||
| 1 | Прокладка | 2702-54-24 | ||||
| 2 | Переходник | 2506-43-8 | ||||
| 2 | Переходник | 2506-43-8-20 | ||||
| 3 | Шланговый хомут DIN3017-AS30-45/12C7-W2 | - | ||||
| 4 | Рукав | 46 0901-14-10 | ||||
| 5 | Рукав | 46 0901-22 | ||||
| 5 | Рукав | 46 0901-22-20 | ||||
| 6 | Трубопровод | 3506-43-32СП(SP) | ||||
| 6 | Трубопровод | 3506-43-32-20СП(SP) | ||||
| 7 | Шайба 12 ОТ ГОСТ 6402-70 | - | ||||
| 8 | Болт М12x1,25-6gx40 ГОСТ 7796-70 | - | ||||
| 9 | Прижим | 2502-43-79 | ||||
| 9 | Прижим | 2502-43-79-20 | ||||
| 10 | Трубопровод | 2502-43-86СП(SP) | ||||
| 10 | Трубопровод | 2502-43-86-20СП(SP) | ||||
| 11 | Шайба 12 ГОСТ 11371-78 | 31 0210 | ||||
| 12 | Болт М12x1,25-6gx20 ГОСТ 7796-70 | 28 0320 | ||||
| 13 | Пластина | 404-43-289 | ||||
| 13 | Пластина | 404-43-289-20 | ||||
| 14 | Рукав | 46 0901-19 | ||||
| 14 | Рукав | 46 0901-19-20 | ||||
| 15 | Переходник | 2502-43-90СП(SP) | ||||
| 15 | Переходник | 2502-43-90-20СП(SP) | ||||
| 16 | Прокладка | 700-40-6684-01 | ||||
| 17 | Болт М16-6gx60 ГОСТ 7795-70 | - | ||||
| 18 | Втулка | 2502-43-108 | ||||
| 18 | Втулка | 2502-43-108-20 | ||||
| 19 | Прижим | 2502-43-107 | ||||
| 19 | Прижим | 2502-43-107-20 | ||||
| 20 | Рукав | 46 0901-24 | ||||
| 20 | Рукав | 46 0901-24-20 | ||||
| 21 | Рукав | 46 0901 | ||||
| 21 | Рукав | 46 0901-20 | ||||
| 22 | Шланговый хомут DIN3017-AS40-60/12C7-W2 | - | ||||
| 23 | Рукав | 46 1201-04 | ||||
| 23 | Рукав | 46 1201-04-20 | ||||
| 24 | Переходник | 2506-43-8-01 | ||||
| 24 | Переходник | 2506-43-8-01-20 | ||||
| 25 | Переходник | 2506-43-16-20СП(SP) | ||||
