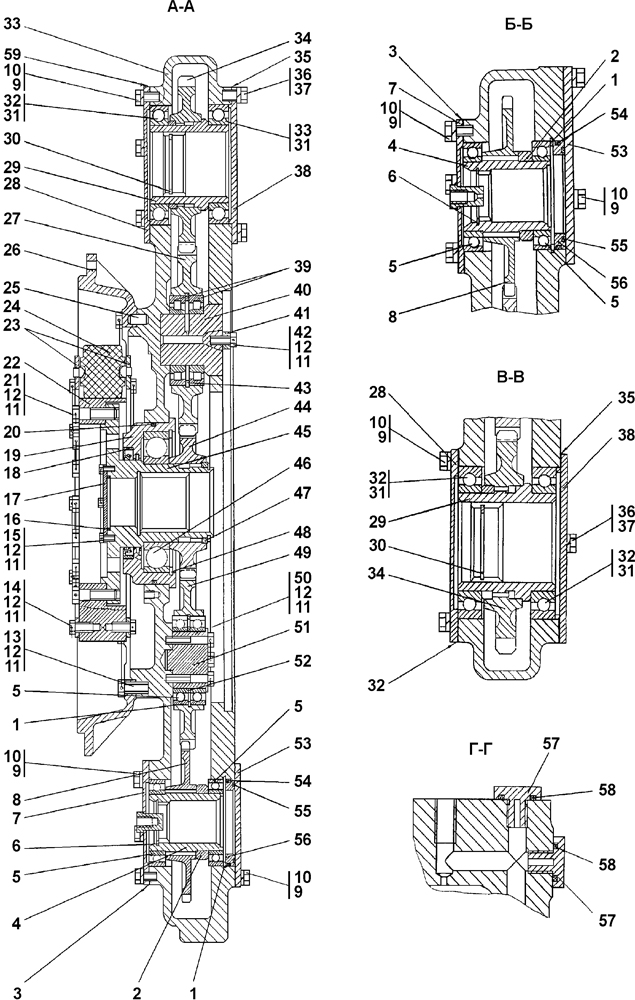

Редуктор привода насосов


№ п/п	Наименование	Код детали	УХЛ	Т	У
1	Кольцо С125 ГОСТ 13941-86	58 08818	3	3	-
2	Втулка	2501-20-50	2	2	-
3	Прокладка	45 0104	2	-	-
3	Прокладка	45 0104-20	-	2	-
4	Ступица	2501-20-49	2	2	-
5	Подшипник 116А ГОСТ 8338-75	-	6	6	-
6	Кольцо С58 ГОСТ 13941-86	700-58-2462	2	2	-
7	Крышка	2501-20-108СП(SP)	2	-	-
7	Крышка	2501-20-108-20СП(SP)	-	2	-
8	Шестерня	2501-20-56	2	2	-
9	Шайба 12 ОТ ГОСТ 6402-70	-	32	32	-
10	Болт М12-6gx25 ГОСТ 7796-70	-	32	32	-
11	Проволока КС-1,6 ГОСТ 792-67 (допускается замена на поз.12)	-	4м	4м	-
12	Проволока 1,6-0-С ГОСТ 3282-74 (допускается замена на поз.11)	-	4м	4м	-
13	Болт 3М16x1,5-6gx45 ГОСТ 7796-70	28 0545	18	-	-
13	Болт 3М16x1,5-6gx45 ГОСТ 7796-70	28 0545-20	-	18	-
14	Болт	28 5330	24	-	-
14	Болт	28 5330-20	-	24	-
15	Болт	28 5120	4	-	-
15	Болт	28 5120-20	-	4	-
16	Кольцо 075-081-36-2-ИРП-1314-1 ГОСТ 18829-73	-	1	1	-
17	Крышка	2501-20-52	1	-	-
17	Крышка	2501-20-52-20	-	1	-
18	Манжета 125.150.12 BAFUDSLX7 Арт.№334229	-	1	1	-
19	Стакан	2502-2-5-01	1	1	-
20	Кольцо 205-215-46-2-3 ГОСТ 18829-73	-	1	1	-
21	Болт	28 5556	16	-	-
21	Болт	28 5556-20	-	16	-
22	Полумуфта	2506-20-3	1	1	-
23	Стопор	2506-20-100СП(SP)	2	2	-
24	Втулка	40 0462	10	10	-
25	Штифт	32 5383	1	1	-
26	Проставка	2506-20-1	1	-	-
26	Проставка	2506-20-1-20	-	1	-
27	Шестерня	2501-20-17	1	1	-
28	Крышка	2501-20-32	2	-	-
28	Крышка	2501-20-32-20	-	2	-
29	Ступица	2501-20-20	2	2	-
30	Кольцо С85 ГОСТ 13941-86	58 0680	2	2	-
31	Подшипник 6022 (допускается замена на поз.32)	-	4	4	-
32	Подшипник 122 ГОСТ 8338-75 (допускается замена на поз.31)	-	4	4	-
33	Корпус	404-20-6	1	-	-
33	Корпус	404-20-6-20	-	1	-
34	Шестерня	2501-20-103СП(SP)	2	2	-
35	Прокладка	50 0132	2	2	-
36	Болт М16x1,5-6gx25 ГОСТ 7796-70	28 0515	6	-	-
36	Болт М16x1,5-6gx25 ГОСТ 7796-70	28 0515-20	-	6	-
37	Шайба 16 ОТ ГОСТ 6402-70	-	4	4	-
38	Крышка	404-20-8	2	-	-
38	Крышка	404-20-8-20	-	2	-
39	Подшипник 42215КМ ГОСТ 8328-75	-	2	2	-
40	Ось	404-20-7	1	1	-
41	Планка	2501-20-29	1	1	-
42	Болт 3М12-6gx30 ГОСТ 7798-70	28 0339	4	-	-
42	Болт 3М12-6gx30 ГОСТ 7798-70	28 0339-20	-	4	-
43	Кольцо С130 ГОСТ 13941-86	58 0821	1	1	-
44	Шестерня	2501-20-104СП(SP)	1	1	-
45	Ступица	2502-20-4	1	1	-
46	Подшипник 222А ГОСТ 8338-75	-	4	4	-
47	Кольцо С100 ГОСТ 13941-86	58 0760	1	1	-
48	Кольцо С200 ГОСТ 13941-86	58 0910	1	1	-
49	Шестерня	2501-20-7	1	1	-
50	Болт 3М12-6gx65 ГОСТ 7796-70	28 0379	4	-	-
50	Болт 3М12-6gx65 ГОСТ 7796-70	28 0379-20	-	4	-
51	Опора	2502-20-9	1	1	-
52	Кольцо	2502-20-8	1	1	-
53	Крышка	2501-20-33	2	-	-
53	Крышка	2501-20-33-20	-	2	-
54	Кольцо 115-125-58-2-51-1668 ТУ2531-260-00149245-00	-	2	2	-
55	Кольцо 100-110-58-ИРП1314-1 ГОСТ 18829-73	-	2	2	-
56	Втулка	2501-20-51	2	2	-
57	Пробка	37 5331	2	-	-
57	Пробка	37 5331-20	-	2	-
58	Кольцо 018-022-25-2-51-1668 ТУ2531-260-00149245-00	-	2	2	-
59	Прокладка	45 0103	2	-	-
59	Прокладка	45 0103-20	-	2	-
