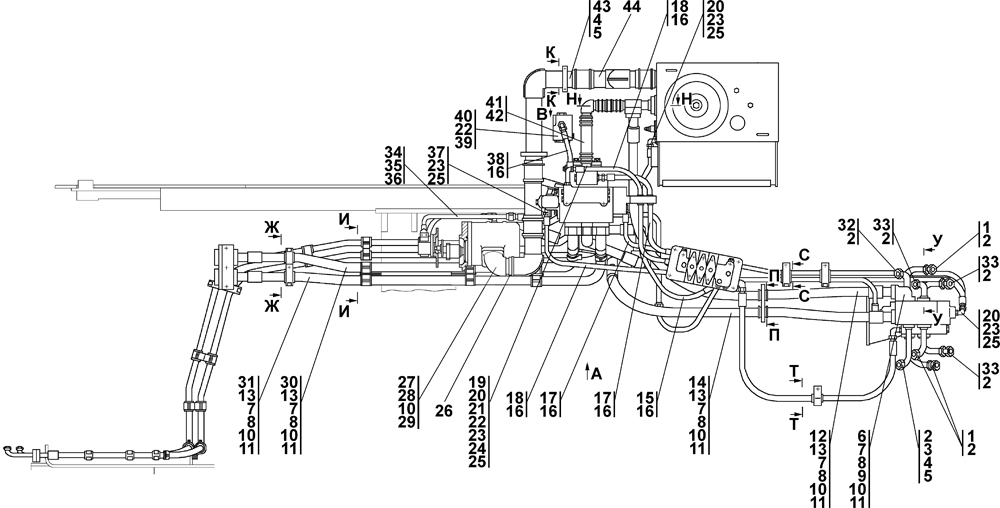

Установка гидросистемы


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Установка гидросистемы*	2501-26-4-03СП(SP)	1	-	-
0	Установка гидросистемы	2501-26-4-03-20СП(SP)	-	1	-
0	Установка гидросистемы	2501-26-4-05СП(SP)	1	-	-
0	Установка гидросистемы	2501-26-4-05-20СП(SP)	-	1	-
1	Трубопровод	3501-26-192-01СП(SP)	1	-	-
1	Трубопровод	3501-26-192-01-20СП	-	1	-
2	Заглушка*	404-26-91	8	-	-
2	Заглушка	404-26-91-20	-	8	-
3	Трубопровод	404-26-142СП(SP)	1	-	-
3	Трубопровод	404-26-142-20СП(SP)	-	1	-
4	Пробка	37 5245	2	-	-
4	Пробка	37 5245-20	-	2	-
5	Кольцо 007-011-25-2-51-1668 ТУ 2531-260-00149245-00	-	2	2	-
6	Корпус	2501-26-99	1	-	-
6	Корпус	2501-26-99-20	-	1	-
7	Винт	3502-20-4	56	-	-
7	Винт	3502-20-4-20	-	56	-
8	Шайба защитная	44 0005	21	21	-
9	Болт М16x1,5-6gx105 ГОСТ 7795-70	28 0570	5	-	-
9	Болт М16x1,5-6gx105 ГОСТ 7795-70	28 0570-20	-	5	-
10	Шайба 16 ОТ ГОСТ 6402-70	-	77	77	-
11	Кольцо 042-050-46-2-51-1668 ТУ 2531-260-00149245-00	-	22	22	-
12	Рукав d32	3501-26-188-01СП(SP)	1	-	-
12	Рукав d32	3501-26-188-01-20СП	-	1	-
13	Фланец	46-26-280	26	-	-
13	Фланец	46-26-280-20	-	26	-
14	Рукав d32	3502-26-108-03СП(SP)	1	-	-
14	Рукав d32	3502-26-108-03-20СП	-	1	-
15	Рукав	404-26-213-15СП(SP)	2	-	-
15	Рукав	404-26-213-15-20СП	-	2	-
16	Кольцо 012-016-25-2-51-1668 ТУ 2531-260-00149245-00	-	28	28	-
17	Рукав	404-26-213-12СП(SP)	2	-	-
17	Рукав	404-26-213-12-20СП	-	2	-
18	Рукав	404-26-213-16СП(SP)	4	-	-
18	Рукав	404-26-213-16-20СП	-	4	-
19	Трубопровод	2602-26-31СП(SP)	1	-	-
19	Трубопровод	2602-26-31-20СП(SP)	-	1	-
20	Угольник ввертной	5001-26-77	13	-	-
20	Угольник ввертной	5001-26-77-20	-	13	-
21	Болт 3М12x1,25-6gx100 ГОСТ 7796-70	28 0389	4	-	-
21	Болт 3М12x1,25-6gx100 ГОСТ 7796-70	28 0389-20	-	4	-
22	Шайба 12 ОТ ГОСТ 6402-70	-	27	27	-
23	Кольцо 018-022-25-2-51-1668 ТУ 2531-260-00149245-00	-	2	2	-
24	Кольцо 050-060-58-2-51-1668 ТУ 2531-260-00149245-00	-	3	3	-
25	Контргайка	Н.036.23.022	14	-	-
25	Контргайка	Н.036.23.022-01	-	14	-
26	Рукав	46 1901-05	4	-	-
26	Рукав	46 1901-05-20	-	4	-
27	Шланговый хомут DIN3017-AS100-120/12C7-W2	-	8	8	-
28	Болт М16-6gx45 ГОСТ 7796-70	-	8	8	-
29	Кольцо 092-105-75-2-ИРП1314-1 ГОСТ 18829-73/ТУ38.005.204-84	-	1	1	-
30	Рукав d32	3501-26-173-07СП(SP)	1	-	-
30	Рукав d32	3501-26-173-07-20СП	-	1	-
31	Рукав d32	3501-26-173-06СП(SP)	1	-	-
31	Рукав d32	3501-26-173-06-20СП	-	1	-
32	Трубопровод	3501-26-192СП(SP)	1	-	-
32	Трубопровод	3501-26-192-20СП(SP)	-	1	-
33	Трубопровод	3501-26-192-03СП(SP)	1	-	-
33	Трубопровод	3501-26-192-03-20СП	-	1	-
34	Рукав	404-26-213-13СП(SP)	1	-	-
34	Рукав	404-26-213-13-20СП	-	1	-
35	Шланговый хомут DIN3017-AS30-45/12C7-W2	-	2	2	-
36	Рукав	46 0901-03	1	-	-
36	Рукав	46 0901-03-20	-	1	-
37	Угольник	3501-26-159СП(SP)	2	-	-
37	Угольник	3501-26-159-20СП(SP)	-	2	-
38	Рукав	404-26-213СП(SP)	1	-	-
38	Рукав	404-26-213-20СП(SP)	-	1	-
39	Клапан	0901-26-25СП(SP)	1	-	-
39	Клапан	0901-26-25-20СП(SP)	-	1	-
40	Болт М12-6gx25 ГОСТ 7796-70	-	2	2	-
41	Хомут	5001-26-130-02СП(SP)	6	-	-
41	Хомут	5001-26-130-02-20СП	-	6	-
42	Рукав	1101-26-121-09	1	-	-
42	Рукав	1101-26-121-09-20	-	1	-
43	Трубопровод	3501-26-162СП(SP)	1	-	-
43	Трубопровод	3501-26-162-20СП(SP)	-	1	-
44	Трубопровод	3501-26-123СП(SP)	1	-	-
44	Трубопровод	3501-26-123-20СП(SP)	-	1	-
