Инженерные машины

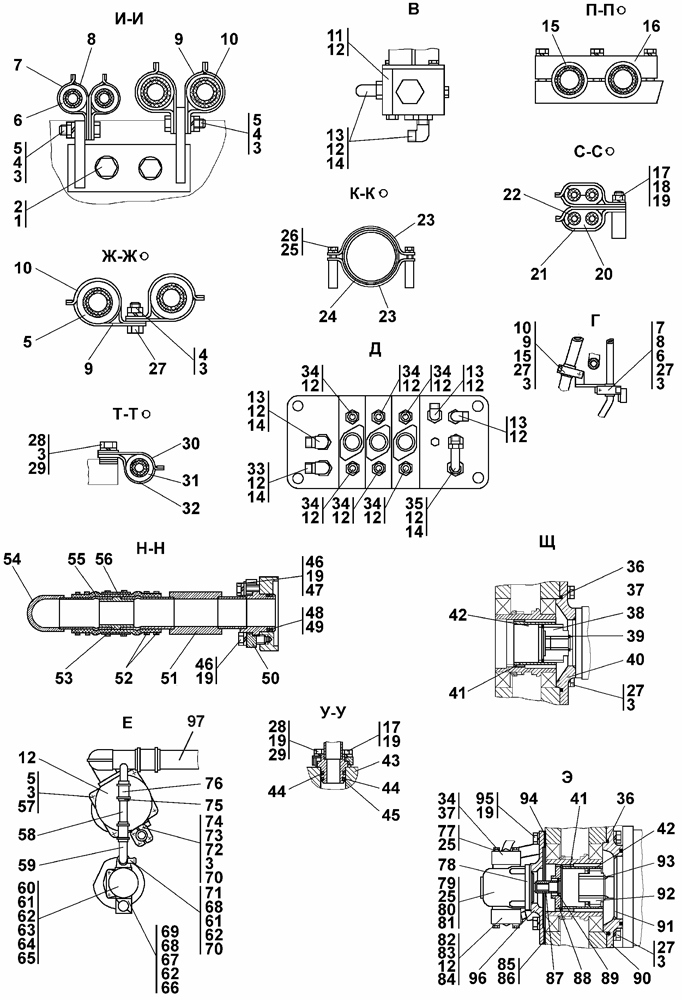

Установка гидросистемы


№ п/п	Наименование	Код детали	УХЛ	Т	У
1	Шайба 20 ОТ ГОСТ 6402-70	-	8	8	-
2	Болт М20x1,5-6gx40 ГОСТ 7796-70	28 0720	8	-	-
2	Болт М20x1,5-6gx40 ГОСТ 7796-70	28 0720-20	-	8	-
3	Шайба 16 ОТ ГОСТ 6402-70	-	69	69	-
4	Гайка М16x1,5 ГОСТ 5915-70	-	14	14	-
5	Болт М16x1,5-6gx55 ГОСТ 7796-70	28 0555	21	-	-
5	Болт М16x1,5-6gx55 ГОСТ 7796-70	28 0555-20	-	21	-
6	Втулка	40 0354-05	24	24	-
7	Скоба	2501-26-300	24	-	-
7	Скоба	2501-26-300-20	-	24	-
8	Планка	2501-26-301	25	-	-
8	Планка	2501-26-301-20	-	25	-
9	Планка	2501-26-221	11	-	-
9	Планка	2501-26-221-20	-	11	-
10	Скоба	2501-26-220	11	-	-
10	Скоба	2501-26-220-20	-	11	-
11	Пробка	37 5625	1	-	-
11	Пробка	37 5625-2	-	1	-
12	Кольцо 018-022-25-2-51-1668 ТУ 2531-260-00149245-00	-	27	27	-
13	Угольник ввертной	5001-26-77	11	-	-
13	Угольник ввертной	5001-26-77-20	-	11	-
14	Контргайка	Н.036.23.022	16	-	-
14	Контргайка	Н.036.23.022-01	-	16	-
15	Втулка	40 0354-04	11	11	-
16	Планка	404-26-58	1	-	-
16	Планка	404-26-58-20	-	1	-
17	Шпилька М12x32 ГОСТ 22034-76	29 0326	2	-	-
17	Шпилька М12x32 ГОСТ 22034-76	29 0326-20	-	2	-
18	Гайка М12x1,25 ГОСТ 5915-70	-	4	4	-
19	Шайба 12 ОТ ГОСТ 6402-70	-	52	52	-
20	Втулка	40 0402-01	6	6	-
21	Скоба	5001-26-44	6	-	-
21	Скоба	5001-26-44-20	-	6	-
22	Планка	5001-26-43	6	-	-
22	Планка	5001-26-43-20	-	6	-
23	Скоба	0602-26-92К	4	-	-
23	Скоба	0602-26-92-20К	-	4	-
24	Прокладка	700-40-6684	5	5	-
25	Шайба 8Т ГОСТ 6402-70	-	26	26	-
26	Болт М8-6gx25 ГОСТ 7796-70	-	4	4	-
27	Болт М16x1,5-6gx35 ГОСТ 7796-70	-	25	25	-
28	Болт М12-6gx40 ГОСТ 7796-70	-	24	24	-
29	Шайба 12x2 ГОСТ 11371-78	31 0210	14	-	-
29	Шайба 12x2 ГОСТ 11371-78	31 0210-20	-	14	-
30	Планка	2501-26-217	11	-	-
30	Планка	2501-26-217-20	-	11	-
31	Втулка	40 0354-02	11	11	-
32	Скоба	2501-26-216	11	-	-
32	Скоба	2501-26-216-20	-	11	-
33	Угольник	3501-26-159СП(SP)	2	-	-
33	Угольник	3501-26-159-20СП(SP)	-	2	-
34	Штуцер ввертной	5001-26-78	8	-	-
34	Штуцер ввертной	5001-26-78-20	-	8	-
35	Трубопровод	3501-26-209СП(SP)	1	-	-
35	Трубопровод	3501-26-209-20СП(SP)	-	1	-
36	Кольцо 175-180-36-2-51-1668 ТУ 2531-260-00149245-00	-	2	2	-
37	Фланец	404-26-247	1	-	-
37	Фланец	404-26-247-20	-	1	-
38	Муфта	2501-26-93	28	28	-
39	Кольцо С42 ГОСТ 13940-86	700-58-2333	1	1	-
40	Фланец	404-26-31	1	-	-
40	Фланец	404-26-31-20	-	1	-
41	Муфта	2501-26-94	2	2	-
42	Кольцо С65 ГОСТ 13941-86	700-58-2103	1	1	-
43	Фланец	2501-26-83	28	-	-
43	Фланец	2501-26-83-20	-	28	-
44	Кольцо защитное	44 0038	26	26	-
45	Кольцо 032-038-36-2-51-1668 ТУ 2531-260-00149245-00	-	26	26	-
46	Болт М12x1,25-6gx40 ГОСТ 7796-70	-	4	4	-
47	Шайба	46-11-476	2	-	-
47	Шайба	46-11-476-20	-	2	-
48	Шайба защитная 60x50	700-40-5117	2	2	-
49	Кольцо 050-060-58-2-51-1668 ТУ 2531-260-00149245-00	-	3	3	-
50	Фланец	2501-26-362	2	-	-
50	Фланец	2501-26-362-20	-	2	-
51	Трубопровод	3501-26-205СП(SP)	1	-	-
51	Трубопровод	3501-26-205-20СП(SP)	-	1	-
52	Шланговый хомут DIN3017-AS50-70/12C7-W2	-	6	6	-
53	Втулка	31 3502-26-221	1	1	-
54	Трубопровод	2001-26-92-01СП(SP)	1	-	-
54	Трубопровод	2001-26-92-01-20СП(SP)	-	1	-
55	Рукав	46 1501	1	-	-
55	Рукав	46 1501-20	-	1	-
56	Бандаж	2501-26-346	1	-	-
56	Бандаж	2501-26-346-20	-	1	-
57	Шайба 16 ГОСТ 11371-78	31 0270	1	-	-
57	Шайба 16 ГОСТ 11371-78	31 0270-20	-	1	-
58	Труба	2502-26-6	1	-	-
58	Труба	2502-26-6-20	-	1	-
59	Трубопровод	2502-26-104СП(SP)	1	-	-
59	Трубопровод	2502-26-104-20СП(SP)	-	1	-
60	Насос НШ50А-3 ГСТУ 3-25-180-97	-	1	-	-
60	Насос НШ50А-3Т ГСТУ 3-25-180-97	-	-	1	-
61	Болт М10-6gx30 ГОСТ 7796-70	-	4	4	-
62	Шайба 10Т ГОСТ 6402-70	-	11	11	-
63	Шпилька	29 5220	2	-	-
63	Шпилька	29 5220-20	-	2	-
64	Гайка М10 ГОСТ 5915-70	-	2	2	-
65	Шайба 10 ГОСТ 11371-78	31 0170	4	-	-
65	Шайба 10 ГОСТ 11371-78	31 0170-20	-	4	-
66	Кольцо 039-045-36-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
67	Болт М10-6gx35 ГОСТ 7796-70	28 0210	2	-	-
67	Болт М10-6gx35 ГОСТ 7796-70	28 0210-20	-	2	-
68	Болт М10-6gx70 ГОСТ 7795-70	-	4	4	-
69	Фланец	2501-26-303	1	-	-
69	Фланец	2501-26-303-20	-	1	-
70	Кольцо 042-050-46-2-51-1668 ТУ 2531-260-00149245-00	-	22	22	-
71	Трубопровод	2501-26-248-01СП(SP)	1	-	-
71	Трубопровод	2501-26-248-01-20СП	-	1	-
72	Шайба защитная	44 0005	21	21	-
73	Винт	3502-20-4	56	-	-
73	Винт	3502-20-4-20	-	56	-
74	Фланец	46-26-280	26	-	-
74	Фланец	46-26-280-20	-	26	-
75	Шланговый хомут DIN3017-AS40-60/12C7-W2	-	4	4	-
76	Рукав	46 1401	2	-	-
76	Рукав	46 1401-20	-	2	-
77	Болт М8-6gx45 ГОСТ 7795-70	-	4	4	-
78	Прокладка	45 0029	1	-	-
78	Прокладка	45 0029-20	-	1	-
79	Болт М8-6gx30 ГОСТ 7796-70	-	4	4	-
80	Шайба 8 ГОСТ 11371-78	31 0150	4	-	-
80	Шайба 8 ГОСТ 11371-78	31 0150-20	-	4	-
81	Насос НШ10Г-3Л ГСТУ 3-25-180-97	-	1	-	-
81	Насос НШ10Г-3ЛТ ГСТУ 3-25-180-97	-	-	1	-
82	Штуцер	404-26-246	2	-	-
82	Штуцер	404-26-246-20	-	2	-
83	Фланец	404-26-247	2	-	-
83	Фланец	404-26-247-20	-	2	-
84	Кольцо 039-045-36-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
85	Фланец	404-26-33	1	-	-
85	Фланец	404-26-33-20	-	1	-
86	Штифт	32 5385	2	2	-
87	Муфта	404-26-29	1	1	-
88	Муфта	404-26-28	1	1	-
89	Кольцо С26 ГОСТ 13941-86	58 0255	1	1	-
90	Фланец	2501-26-305	1	-	-
90	Фланец	2501-26-305-20	-	1	-
91	Прокладка	45 0302	1	-	-
91	Прокладка	45 0302-20	-	1	-
92	Муфта	2501-26-304	1	1	-
93	Кольцо С25 ГОСТ 13940-86	700-58-2332	1	1	-
94	Прокладка	45 0103	1	-	-
94	Прокладка	45 0103-20	-	1	-
95	Болт М12-6gx35 ГОСТ 7796-70	-	6	6	-
96	Кольцо С16 ГОСТ 13940-86	58 0155	1	1	-
97	Труба	2502-26-6	1	-	-
97	Труба	2502-26-6-20	-	1	-
