Инженерные машины

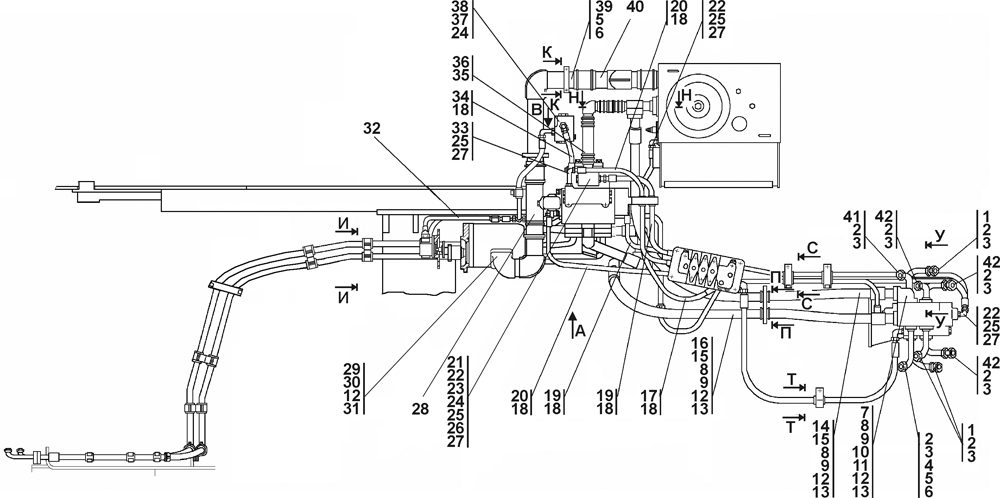

Установка гидросистемы


№ п/п	Наименование	Код детали	УХЛ	Т	У
0	Установка гидросистемы*	2501-26-5-01СП(SP)	1	-	-
0	Установка гидросистемы	2501-26-5-01-20СП(SP)	-	1	-
0	Установка гидросистемы**	2501-26-5-03СП(SP)	1	-	-
0	Установка гидросистемы	2501-26-5-03-20СП(SP)	-	1	-
1	Трубопровод*	3501-26-192-01СП(SP)	3	-	-
1	Трубопровод	3501-26-192-01-20СП	-	3	-
2	Заглушка	404-26-91	8	-	-
2	Заглушка	404-26-91-20	-	8	-
3	Гайка накидная	700-41-3204	8	-	-
3	Гайка накидная	700-41-3204-20	-	8	-
4	Трубопровод*	404-26-142СП(SP)	1	-	-
4	Трубопровод	404-26-142-20СП(SP)	-	1	-
5	Пробка	37 5245	2*	-	-
5	Пробка	37 5245	1**	-	-
5	Пробка	37 5245-20	-	2*	-
5	Пробка	37 5245-20	-	1**	-
6	Кольцо 007-011-25-2-51-1668 ТУ 2531-260-00149245-00	-	2*	2*	-
6	Кольцо 007-011-25-2-51-1668 ТУ 2531-260-00149245-00	-	1**	1**	-
7	Корпус*	2501-26-99	1	-	-
7	Корпус	2501-26-99-20	-	1	-
8	Винт	3502-20-4	56*	-	-
8	Винт	3502-20-4	48**	-	-
8	Винт	3502-20-4-20	-	56*	-
8	Винт	3502-20-4-20	-	48**	-
9	Шайба защитная	44 0005	21*	21*	-
9	Шайба защитная	44 0005	18**	18**	-
10	Болт М16x1,5-6gx105 ГОСТ 7795-70	-	5*	5*	-
10	Болт М16x1,5-6gx105 ГОСТ 7795-70	-	4**	4**	-
11	Болт М16x1,5-6gx45 ГОСТ 7796-70	28 0544	6*	-	-
11	Болт М16x1,5-6gx45 ГОСТ 7796-70	28 0544	4**	-	-
11	Болт М16x1,5-6gx45 ГОСТ 7796-70	28 0544-20	-	6*	-
11	Болт М16x1,5-6gx45 ГОСТ 7796-70	28 0544-20	-	4**	-
12	Шайба 16 ОТ ГОСТ 6402-70	-	77*	77*	-
12	Шайба 16 ОТ ГОСТ 6402-70	-	69**	69**	-
13	Кольцо 042-050-46-2-51-1668 ТУ 2531-260-00149245-00	-	22*	22*	-
13	Кольцо 042-050-46-2-51-1668 ТУ 2531-260-00149245-00	-	19**	19**	-
14	Рукав d32*	3501-26-188-01СП(SP)	1	-	-
14	Рукав d32	3501-26-188-01-20СП	-	1	-
15	Фланец	46-26-280	26	-	-
15	Фланец	46-26-280-20	-	26	-
16	Рукав d32*	3502-26-108-03СП(SP)	1	-	-
16	Рукав d32	3502-26-108-03-20СП	-	1	-
17	Рукав	404-26-213-15СП(SP)	2	-	-
17	Рукав	404-26-213-15-20СП	-	2	-
18	Кольцо 012-016-25-2-51-1668 ТУ 2531-260-00149245-00	-	28*	28*	-
18	Кольцо 012-016-25-2-51-1668 ТУ 2531-260-00149245-00	-	24**	24**	-
19	Рукав	404-26-213-12СП(SP)	2	-	-
19	Рукав	404-26-213-12-20СП	-	2	-
20	Рукав	404-26-213-16СП(SP)	4*	-	-
20	Рукав	404-26-213-16СП(SP)	2**	-	-
20	Рукав	404-26-213-16-20СП	-	4*	-
20	Рукав	404-26-213-16-20СП	-	2**	-
21	Трубопровод	2602-26-31СП(SP)	1	-	-
21	Трубопровод	2602-26-31-20СП(SP)	-	1	-
22	Угольник ввертной	5001-26-77	13*	-	-
22	Угольник ввертной	5001-26-77	7**	-	-
22	Угольник ввертной	5001-26-77-20	-	13*	-
22	Угольник ввертной	5001-26-77-20	-	7**	-
23	Болт 3М12x1,25-6gx100 ГОСТ 7796-70	28 0389	4	-	-
23	Болт 3М12x1,25-6gx100 ГОСТ 7796-70	28 0389-20	-	4	-
24	Шайба 12 ОТ ГОСТ 6402-70	-	79*	79*	-
24	Шайба 12 ОТ ГОСТ 6402-70	-	52**	52**	-
25	Кольцо 018-022-25-2-51-1668 ТУ 2531-260-00149245-00	-	27*	27*	-
25	Кольцо 018-022-25-2-51-1668 ТУ 2531-260-00149245-00	-	25**	25**	-
26	Кольцо 050-060-58-2-51-1668 ТУ 2531-260-00149245-00	-	3	3	-
27	Контргайка	Н.036.23.022	17*	-	-
27	Контргайка	Н.036.23.022	14**	-	-
27	Контргайка	Н.036.23.022-01	-	17*	-
27	Контргайка	Н.036.23.022-01	-	14**	-
28	Труба	2502-26-10	1	-	-
28	Труба	2502-26-10-20	-	1	-
29	Трубопровод	2501-26-287СП(SP)	1	-	-
29	Трубопровод	2501-26-287-20СП(SP)	-	1	-
30	Болт М16-6gx45 ГОСТ 7796-70	-	12*	12*	-
30	Болт М16-6gx45 ГОСТ 7796-70	-	4**	4**	-
31	Кольцо 090-100-58-2-51-1668 ТУ 2531-260-00149245-00	-	1	1	-
32	Рукав	404-26-213-13СП(SP)	1	-	-
32	Рукав	404-26-213-13-20СП	-	1	-
33	Угольник	3501-26-159СП(SP)	2	-	-
33	Угольник	3501-26-159-20СП(SP)	-	2	-
34	Рукав	404-26-213СП(SP)	1	-	-
34	Рукав	404-26-213-20СП(SP)	-	1	-
35	Рукав	1101-26-121-09	1	-	-
35	Рукав	1101-26-121-09-20	-	1	-
36	Хомут	5001-26-130-02СП(SP)	6	-	-
36	Хомут	5001-26-130-02-20СП	-	6	-
37	Болт М12-6gx25 ГОСТ 7796-70	-	2	2	-
38	Клапан	0901-26-25СП(SP)	1	-	-
38	Клапан	0901-26-25-20СП(SP)	-	1	-
39	Трубопровод	3501-26-162СП(SP)	1	-	-
39	Трубопровод	3501-26-162-20СП(SP)	-	1	-
40	Трубопровод	3501-26-123СП(SP)	1	-	-
40	Трубопровод	3501-26-123-20СП(SP)	-	1	-
41	Трубопровод*	3501-26-192СП(SP)	1	-	-
41	Трубопровод	3501-26-192-20СП(SP)	-	1	-
42	Трубопровод*	3501-26-192-03СП(SP)	1	-	-
42	Трубопровод	3501-26-192-03-20СП	-	1	-
