Установка двигателя ЯМЗ-238 (311502-01-1-01СП/-1-03СП)

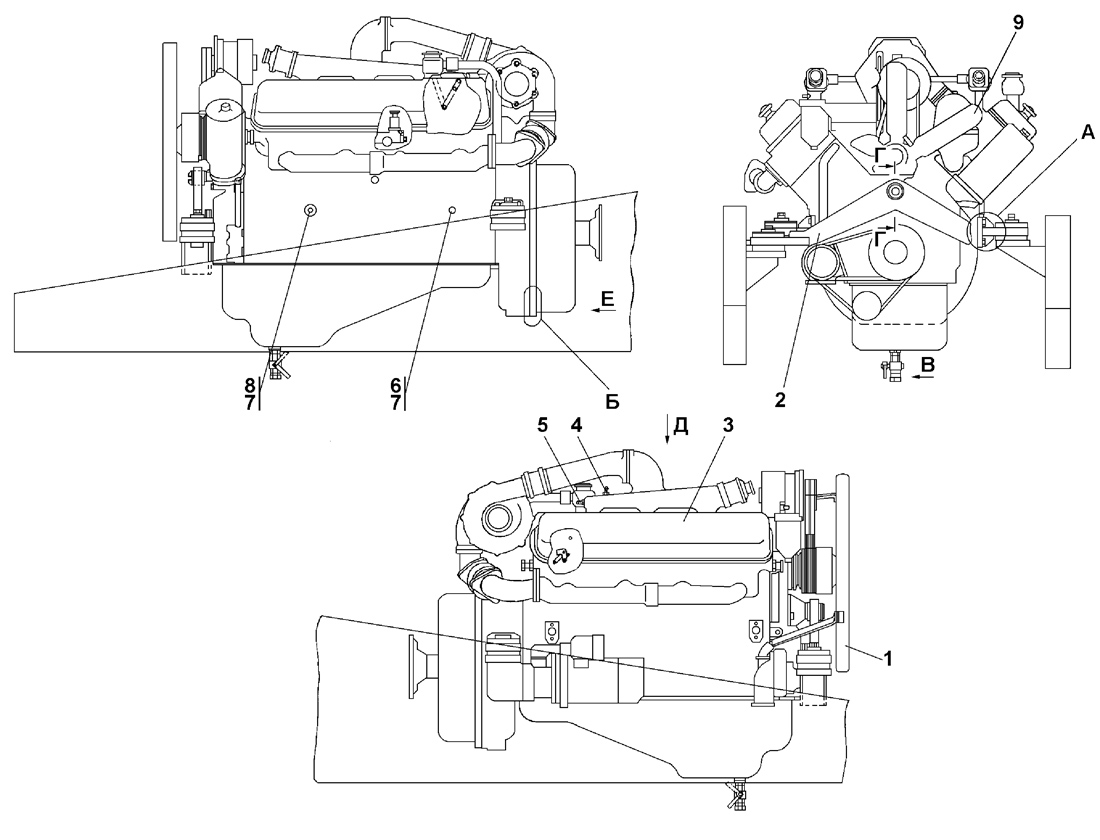

Рис.1

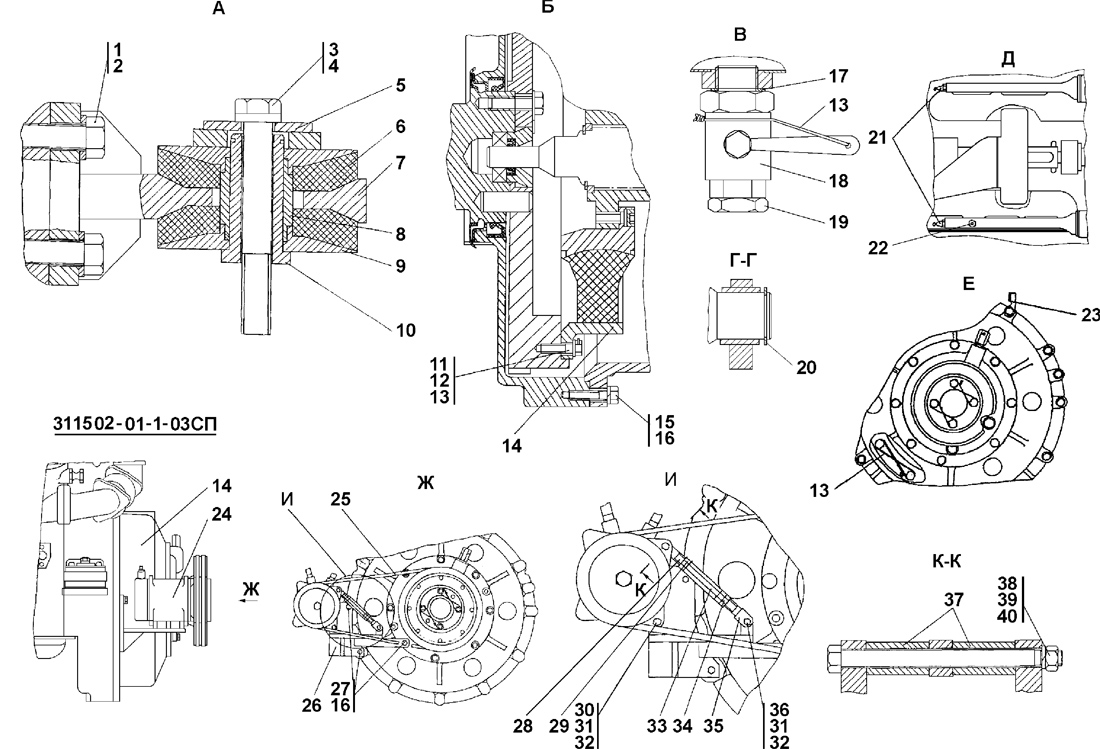

Рис.2

№ п/п	№ рис.	Наименование	Код детали	УХЛ	Т	У
0	0	Установка двигателя ЯМЗ-238	311502-01-1-01СП*	1	-	-
0	0	Установка двигателя ЯМЗ-238	311502-01-1-01-10СП	-	-	1
0	0	Установка двигателя ЯМЗ-238	311502-01-1-01-20СП	-	1	-
0	0	Установка двигателя ЯМЗ-238	311502-01-1-03СП**	1	-	-
0	0	Установка двигателя ЯМЗ-238	311502-01-1-03-10СП	-	-	1
0	0	Установка двигателя ЯМЗ-238	311502-01-1-03-20СП	-	1	-
1	1	Кожух вентилятора	2002-01-105СП	1	1	1
2	1	Опора передняя	2002-01-106СП	1	-	1
2	1	Опора передняя	2002-01-106-20СП	-	1	-
3	1	Двигатель ЯМЗ-238Д-18 ТУ 37.001.1443-88	-	1	-	-
3	1	Двигатель ЯМЗ-238Д-18-Э ТУ 37.001.1443-88	-	-	-	1
3	1	Двигатель ЯМЗ-238Д-18-Т ТУ 37.001.1443-88	-	-	1	-
4	1	Датчик указателя температуры ТМ-100В	4 573 825 054	1	-	-
4	1	Датчик указателя температуры ТМ-100ВЭ	4 573 825 089	-	-	1
4	1	Датчик указателя температуры ТМ-100ВТ	4 573 825 055	-	1	-
5	1	Датчик сигнализатора температуры ТМ111-01 ТУ 37.003.569-90	4 573 825 164	2	2	2
6	1	Датчик аварийного давления масла ММ111В	4 573 826 184	1	-	-
6	1	Датчик аварийного давления масла ММ111В-Э	4 573 826 185	-	-	1
6	1	Датчик аварийного давления масла ММ111В-Т	4 573 826 186	-	1	-
7	1	Переходник	37263	2	-	2
7	1	Переходник	2002-01-7-20	-	2	-
8	1	Датчик указателя давления масла ММ355	4 573 826 081	1	-	-
8	1	Датчик указателя давления масла ММ355-Э	4 573 826 082	-	-	1
8	1	Датчик указателя давления масла ММ355-Т	4 573 826 083	-	1	-
9	1	Крыльчатка вентилятора	2002-01-104СП	1	-	1
9	1	Крыльчатка вентилятора	2002-01-104-20СП	-	1	-
1	2	Болт 3М14-6gx40	280 516	8	-	8
1	2	Болт 3М14-6gx40	28 0516-20	-	8	-
2	2	Шайба	315 220	8	-	8
2	2	Шайба	31 5220-20	-	8	-
3	2	Болт М16x1,5-6gx120	280 575	4	-	4
3	2	Болт М16x1,5-6gx120	28 0575-20	-	4	-
4	2	Шайба 16 ОТ ГОСТ 6402-70	-	4	4	4
5	2	Шайба специальная	0602-01-29	4	-	4
5	2	Шайба специальная	0602-01-29-20	-	4	-
6	2	Амортизатор	400 449	8	8	8
7	2	Опора задняя	2002-01-102СП	2	-	2
7	2	Опора задняя	2002-01-102-20СП	-	2	-
8	2	Втулка	0602-24-49	4	-	4
8	2	Втулка	0602-24-49-20	-	4	-
9	2	Прижим	0602-24-48	8	-	8
9	2	Прижим	0602-24-48-20	-	8	-
10	2	Палец	0602-24-90-01	4	-	4
10	2	Палец	0602-24-90-01-20	-	4	-
11	2	Болт 3М10-6gx30	280 240	12	-	12
11	2	Болт 3М10-6gx30	28 0240-20	-	12	-
12	2	Шайба	315 186	12	-	12
12	2	Шайба	31 5186-20	-	12	-
13	2	Проволока 1,6-0-С ГОСТ 3282-74	-	6,3м	6,3м	6,3м
14	2	Муфта упругая*	2002-20-3СП	1	-	1
14	2	Муфта упругая	2002-20-3-20СП	-	1	-
14	2	Муфта упругая**	2002-20-3-01СП	1	-	1
14	2	Муфта упругая	2002-20-3-01-20СП	-	1	-
15	2	Болт М12-6gx40	280 350	12*	-	12*
15	2	Болт М12-6gx40	280 350	10**	-	10**
15	2	Болт М12-6gx40	28 0350-20	-	12*	-
15	2	Болт М12-6gx40	28 0350-20	-	10**	-
16	2	Шайба 12 ОТ ГОСТ 6402-70	-	13	13	13
17	2	Кольцо 24x30 МН4152-62	-	1	1	1
18	2	Кран шаровой 0,63/15 ЦИУР 494.647.017	-	1	1	1
19	2	Заглушка	1102-01-7	1	-	1
19	2	Заглушка	1102-01-7-20	-	1	-
20	2	Кольцо С50	580 510	1	-	1
20	2	Кольцо С50	58 0510-20	-	1	-
21	2	Датчик сигнализатора температуры ТМ111-01 ТУ 37.003.569-90	4 573 825 164	2	2	2
22	2	Датчик указателя температуры ТМ-100В	4 573 825 054	1	-	-
22	2	Датчик указателя температуры ТМ-100ВЭ	4 573 825 089	-	-	1
22	2	Датчик указателя температуры ТМ-100ВТ	4 573 825 056	-	1	-
23	2	Угольник	401-10-1	1	-	1
23	2	Угольник	401-10-1-20	-	1	-
24	2	Компрессор кондиционера**	2002-10-102СП	1	-	1
24	2	Компрессор кондиционера	2002-10-102-20СП	-	1	-
25	2	Ремень А-1320.III	-	2	-	2
25	2	Ремень А-1320.IIIT.IV-1-130	-	-	2	-
26	2	Кронштейн**	1501-48-101СП	1	1	1
27	2	Болт М12-6gx55	28 0376*	3	-	3
27	2	Болт М12-6gx55	28 0376-20	-	3	-
28	2	Рычаг	2504-48-2**	1	-	1
28	2	Рычаг	2504-48-2-20	-	1	-
29	2	Гайка М12x1,25** ГОСТ 5915-70	-	1	1	1
30	2	Болт М10-6gx40	28 0250**	2	-	2
30	2	Болт М10-6gx40	28 0250-20	-	2	-
31	2	Гайка М10** ГОСТ 5915-70	-	3	3	3
32	2	Шайба 10** ГОСТ 6402-70	-	3	3	3
33	2	Стяжка	2504-48-3**	1	-	1
33	2	Стяжка	2504-48-3-20	-	1	-
34	2	Гайка М12x1,25-LH	300 210	1	-	1
34	2	Гайка М12x1,25-LH	30 0210-20	-	1	-
35	2	Вилка	2504-48-1**	1	-	1
35	2	Вилка	2504-48-1-20	-	1	-
36	2	Болт М10-6gx30 ГОСТ 7796-70**	-	1	1	1
37	2	Втулка	2504-48-6-01**	2	-	2
37	2	Втулка	2504-48-6-01-2	-	2	-
38	2	Ось	2501-01-21**	1	-	1
38	2	Ось	2501-01-21-20	-	1	-
39	2	Гайка М8** ГОСТ 5915-70	-	1	1	1
40	2	Шайба 8Т** ГОСТ 6402-70	-	1	1	1
