| № п/п | № рис. | Наименование | Код детали | УХЛ | Т | У |

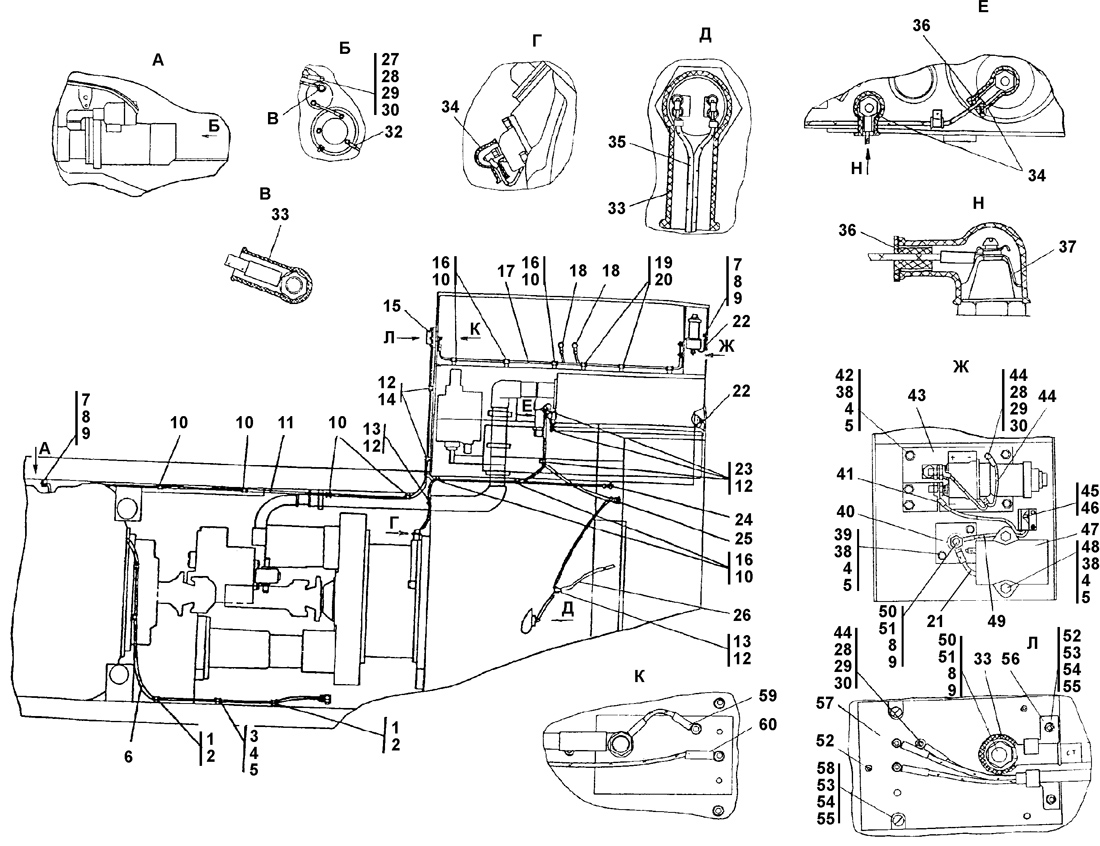

| 0 | 1 | Установка электрооборудования на раме | 311502-10-13-01СП | 1 |
- | 1 |
| 0 | 1 | Установка электрооборудования на раме | 311502-10-13-01-20СП | - |
1 | - |
| 1 | 1 | Прокладка | 700-40-6684-09 | 4 |
4 | 4 |
| 2 | 1 | Хомутик | 58-41-2006-05 | 4 |
4 | 4 |
| 3 | 1 | Болт М8-6gx16 | - | 22 |
22 | 22 |
| 4 | 1 | Шайба 8Т | - | 31 |
31 | 31 |
| 5 | 1 | Шайба 8 | 310 150 | 31 |
- | 31 |
| 5 | 1 | Шайба 8 | 31 0150-20 | - |
31 | - |
| 6 | 1 | Электрооборудование двигателя | 2002-10-12-01СП | 1 |
- | 1 |
| 6 | 1 | Электрооборудование двигателя | 2002-10-12-01-20СП | - |
1 | - |
| 7 | 1 | Болт М12x1,25-6gx20 | 280 320 | 2 |
- | 2 |
| 7 | 1 | Болт М12x1,25-6gx20 | 28 0320-20 | - |
2 | - |
| 8 | 1 | Шайба 12ОТ | - | 8 |
8 | 8 |
| 9 | 1 | Шайба 12x2 | 310 210 | 8 |
- | 8 |
| 9 | 1 | Шайба 12x2 | 31 0210-20 | - |
8 | - |
| 10 | 1 | Хомутик | 700-41-3179 | 9 |
9 | 9 |
| 11 | 1 | Провод | 312001-10-131СП | 1 |
- | 1 |
| 11 | 1 | Провод | 312001-10-131-20СП | - |
1 | - |
| 12 | 1 | Прокладка | 700-40-6684-06 | 5 |
5 | 5 |
| 13 | 1 | Хомутик | 415 119 | 2 |
2 | 2 |
| 14 | 1 | Хомутик | 700-41-3307 | 2 |
2 | 2 |
| 15 | 1 | Кожух | 404-10-17 | 1 |
- | 1 |
| 15 | 1 | Кожух | 404-10-17-20 | - |
1 | - |
| 16 | 1 | Прокладка | 700-40-6684-04 | 5 |
5 | 5 |
| 17 | 1 | Провод | 312001-10-109-06СП | 1 |
- | 1 |
| 17 | 1 | Провод | 312001-10-109-06-20СП | - |
1 | - |
| 18 | 1 | Провод | 2001-10-110-07СП | 2 |
- | 2 |
| 18 | 1 | Провод | 2001-10-110-07-20СП | - |
2 | - |
| 19 | 1 | Прокладка | 700-40-6684-02 | 3 |
3 | 3 |
| 20 | 1 | Хомутик | 700-41-3187 | 3 |
3 | 3 |
| 21 | 1 | Провод | 2001-10-119СП | 2 |
- | 2 |
| 21 | 1 | Провод | 2001-10-119-20СП | - |
2 | - |
| 22 | 1 | Электрооборудование гидробака | ТТ2501-10-145СП | 1 |
- | 1 |
| 22 | 1 | Электрооборудование гидробака | ТТ2501-10-145-20СП | - |
1 | - |
| 23 | 1 | Хомутик | 415 090 | 3 |
3 | 3 |
| 24 | 1 | Жгут | 311502-10-125СП | 1 |
- | 1 |
| 24 | 1 | Жгут | 311502-10-125-20СП | - |
1 | - |
| 25 | 1 | Жгут | 311502-10-102СП | 1 |
- | 1 |
| 25 | 1 | Жгут | 311502-10-102-20СП | - |
1 | - |
| 26 | 1 | Провод | 2502-10-151-41СП | 1 |
- | 1 |
| 26 | 1 | Провод | 2502-10-151-41-20СП | - |
1 | - |
| 27 | 1 | Винт В.М5-6gx22 | - | 1 |
1 | 1 |
| 28 | 1 | Гайка М5 ГОСТ 5927-70 | - | 17 |
17 | 17 |
| 29 | 1 | Шайба 5 | - | 17 |
17 | 17 |
| 30 | 1 | Шайба 5 | 310 080 | 17 |
- | 17 |
| 30 | 1 | Шайба 5 | 31 0080-20 | - |
17 | - |
| 31 | 1 | Провод | 401-10-111-01СП | 1 |
- | 1 |
| 31 | 1 | Провод | 401-10-111-01-20СП | - |
1 | - |
| 33 | 1 | Наконечник | 700-40-5606 | 3 |
3 | 3 |
| 34 | 1 | Наконечник | 700-40-5607 | 3 |
3 | 3 |
| 35 | 1 | Провод | 311502-10-119-16СП | 1 |
- | 1 |
| 35 | 1 | Провод | 311502-10-119-16-20СП | - |
1 | - |
| 36 | 1 | Заглушка | 400 446 | 2 |
2 | 2 |
| 37 | 1 | Шайба | ТТ2501-10-10 | 1 |
- | 1 |
| 37 | 1 | Шайба | ТТ2501-10-10-20 | - |
1 | - |
| 38 | 1 | Гайка М8 | - | 9 |
9 | 9 |
| 39 | 1 | Болт М8-6gx20 | - | 2 |
2 | 2 |
| 40 | 1 | Панель | 06.10.2001 | 1 |
- | 1 |
| 40 | 1 | Панель | 2001-10-6-20 | - |
1 | - |
| 41 | 1 | Провод | 2001-10-110-11СП | 1 |
- | 1 |
| 41 | 1 | Провод | 2001-10-110-11-20СП | - |
1 | - |
| 42 | 1 | Болт М8-6gx25 | - | 5 |
5 | 5 |
| 43 | 1 | Панель | 404-10-184СП | 1 |
- | - |
| 43 | 1 | Панель | 404-10-184-10СП | - |
- | 1 |
| 43 | 1 | Панель | 404-10-184-20СП | - |
1 | - |
| 44 | 1 | Провод | 312001-10-109-03СП | 1 |
- | 1 |
| 44 | 1 | Провод | 312001-10-109-03-20СП | - |
1 | - |
| 44 | 1 | Шпилька | 295 010 | 4 |
- | 4 |
| 44 | 1 | Шпилька | 29 5010-20 | - |
4 | - |
| 45 | 1 | Винт В.М3-6gx25 ГОСТ 17475-80 | - | 2 |
2 | 2 |
| 46 | 1 | Розетка 47К ЫШ3.647.077ТУ | 3 664 011 201 | 1 |
1 | 1 |
| 47 | 1 | Розетка ПС315-100 ММММ.685121.002 | 4 573 732 098 | 1 |
- | 1 |
| 47 | 1 | Розетка ПС315-100 ММММ.685121.002-01 | 4 573 732 101 | - |
1 | - |
| 48 | 1 | Болт М8-6gx70 ГОСТ 7795-70 | - | 2 |
2 | 2 |
| 49 | 1 | Провод | 2001-10-110-12СП | 1 |
- | 1 |
| 49 | 1 | Провод | 2001-10-110-12-20СП | - |
1 | - |
| 50 | 1 | Шпилька | 404-10-16 | 1 |
- | 1 |
| 50 | 1 | Шпилька | 404-10-16-20 | - |
1 | - |
| 51 | 1 | Гайка М12 | - | 6 |
6 | 6 |
| 52 | 1 | Болт М6-6gx16 ГОСТ 7798-70 | - | 21 |
21 | 21 |
| 53 | 1 | Гайка М6 | - | 10 |
10 | 10 |
| 54 | 1 | Шайба 6Т | - | 24 |
24 | 24 |
| 55 | 1 | Шайба 6 | 310 110 | 26 |
- | 26 |
| 55 | 1 | Шайба 6 | 31 0110-20 | - |
26 | - |
| 56 | 1 | Зажим | 404-10-22 | 1 |
- | 1 |
| 56 | 1 | Зажим | 404-10-22-20 | - |
1 | - |
| 58 | 1 | Винт В.М6-6gx16 | - | 3 |
3 | 3 |
| 59 | 1 | Провод | 404-10-180-05СП | 1 |
- | 1 |
| 59 | 1 | Провод | 404-10-180-05-20СП | - |
1 | - |
| 60 | 1 | Провод | 311502-10-119-14СП | 1 |
- | 1 |
| 60 | 1 | Провод | 311502-10-119-14-20СП | - |
1 | - |
