Электрооборудование стрелы грузовой (311502-10-14-01/-04СП)

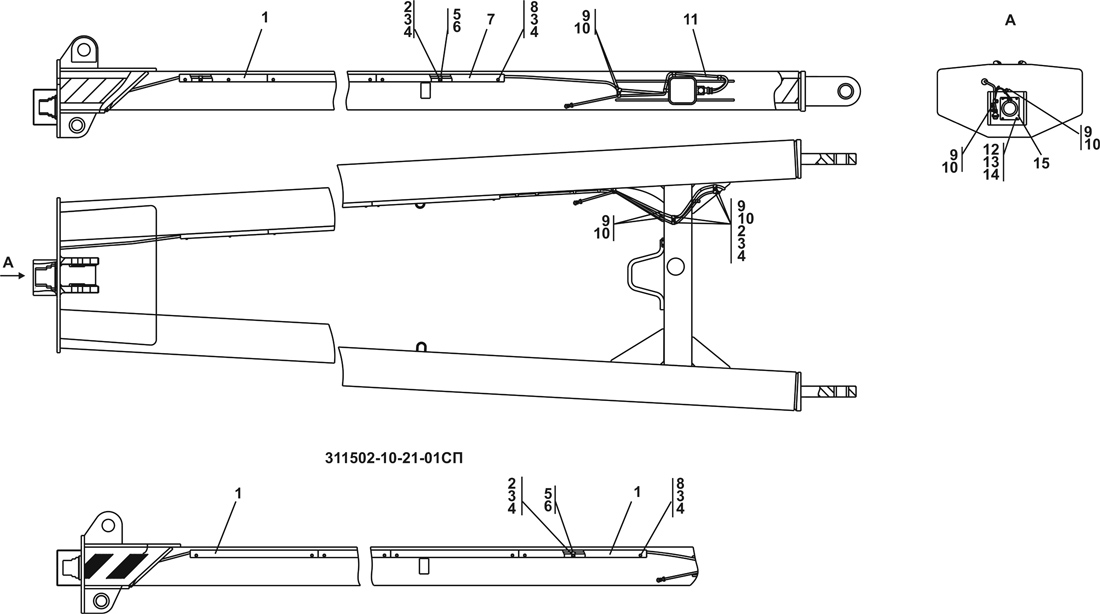

Рис.1

№ п/п	№ рис.	Наименование	Код детали	УХЛ	Т	У
0	1	Электрооборудование стрелы грузовой	311502-10-21СП*	1	-	1
0	1	Электрооборудование стрелы грузовой	311502-10-21-20СП*	-	1	-
0	1	Электрооборудование стрелы грузовой	311502-10-21-01СП**	1	-	1
0	1	Электрооборудование стрелы грузовой	311502-10-21-01-20СП**	-	1	-
1	1	Кожух	312501-10-1002-01	5*	-	5*
1	1	Кожух	312501-10-1002-01	8**	-	8**
1	1	Кожух	312501-10-1002-01-20	-	5*	-
1	1	Кожух	312501-10-1002-01-20	-	8**	-
2	1	Болт М8-6gx16	-	8*	8*	8*
2	1	Болт М8-6gx16	-	10**	10**	10**
3	1	Шайба 8Т	-	20*	20*	20*
3	1	Шайба 8Т	-	26**	26**	26**
5	1	Хомутик	415 119	6*	6*	6*
5	1	Хомутик	415 119	8**	8**	8**
6	1	Прокладка	700-40-6684-06	6*	6*	6*
6	1	Прокладка	700-40-6684-06	8**	8**	8**
6	1	Шайба 8	310 150	36*	-	36*
6	1	Шайба 8	310 150	42**	-	42**
6	1	Шайба 8	31 0150-20	-	36*	-
6	1	Шайба 8	31 0150-20	-	42**	-
7	1	Кожух	312501-10-1002*	1	-	1
7	1	Кожух	312501-10-1002-20*	-	1	-
8	1	Болт М8-6gx30	-	12*	12*	12*
8	1	Болт М8-6gx30	-	16**	16**	16**
9	1	Хомутик	700-41-3179	10	10	10
10	1	Прокладка	700-40-6684-04	10	10	10
11	1	Жгут	311502-10-153СП*	1	-	1
11	1	Жгут	311502-10-153-20СП	-	1	-
11	1	Жгут	311502-10-153-01СП**	1	-	1
11	1	Жгут	311502-10-153-01-20СП	-	1	-
12	1	Винт В.М6-6gx12 ГОСТ 17473-80	-	4	4	4
13	1	Шайба 6Т	-	4	4	4
14	1	Шайба 6	310 110	4	-	4
14	1	Шайба 6	31 0110-20	-	4	-
15	1	Модуль защиты от опасного напряжения	311502-10-120-01СП	1	-	1
15	1	Модуль защиты от опасного напряжения	311502-10-120-01-20СП	-	1	-
