| № п/п | № рис. | Наименование | Код детали | УХЛ | Т | У |

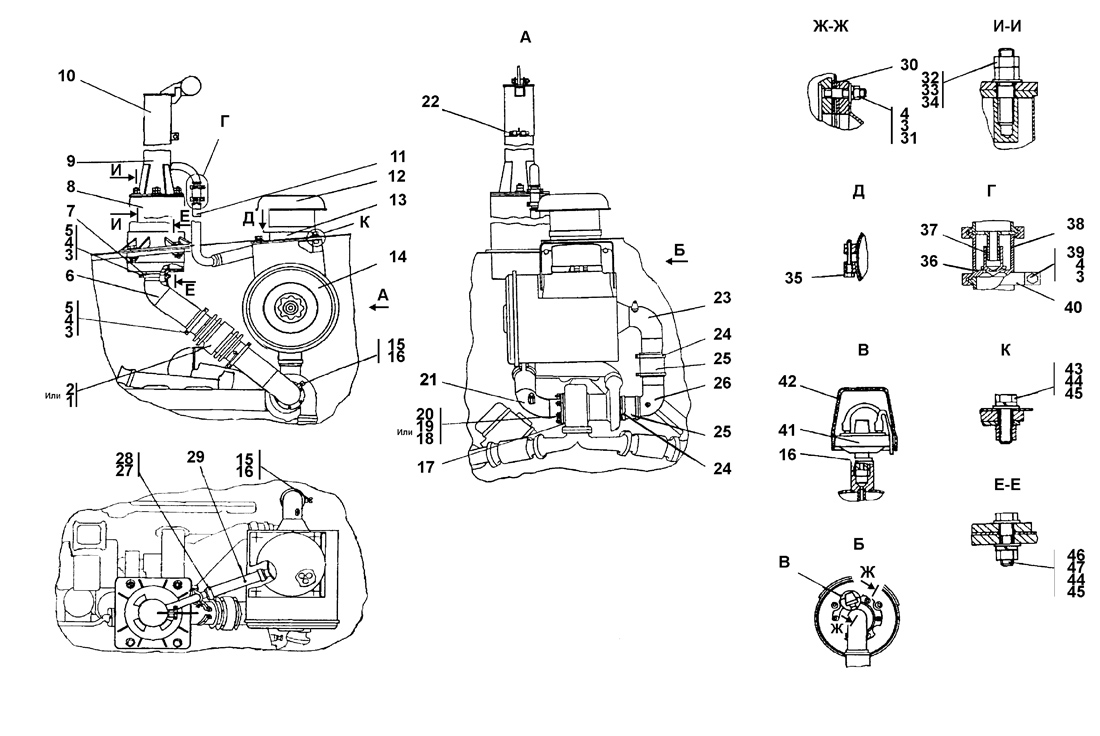

| 0 | 1 | Установка систем воздухоочистки и выпуска | 1502-01-1СП | 1 |
- | - |
| 0 | 1 | Установка систем воздухоочистки и выпуска | 1502-05-1-20СП | - |
1 | - |
| 1 | 1 | Компенсатор ЕАЛР.302666.010СБ (доп. зам. на поз.2) | - | 1 |
1 | - |
| 2 | 1 | Компенсатор СК-524.000.00СБ (доп. замена на поз. 1) | - | 1 |
1 | - |
| 3 | 1 | Шайба 8Т | - | 16 |
16 | - |
| 4 | 1 | Гайка М8 | - | 16 |
16 | - |
| 5 | 1 | Болт М8-6gx45 | - | 6 |
6 | - |
| 6 | 1 | Газовод | 1502-05-29СП | 1 |
- | - |
| 6 | 1 | Газовод | 1502-05-29-20СП | - |
1 | - |
| 7 | 1 | Половина хомута | 403-05-125СП | 6 |
6 | - |
| 8 | 1 | Глушитель | 1502-05-20СП | 1 |
- | - |
| 8 | 1 | Глушитель | 1502-05-20-20СП | - |
1 | - |
| 9 | 1 | Труба выпускная | 1502-05-21СП | 1 |
- | - |
| 9 | 1 | Труба выпускная | 1502-05-21-20СП | - |
1 | - |
| 10 | 1 | Труба | 0602-05-31СП | 1 |
- | - |
| 10 | 1 | Труба | 0602-05-31-20СП | - |
1 | - |
| 11 | 1 | Труба | 1502-05-25СП | 1 |
- | - |
| 11 | 1 | Труба | 1502-05-25-20СП | - |
1 | - |
| 12 | 1 | Воздухозаборник | 404-05-27СП | 1 |
- | - |
| 12 | 1 | Воздухозаборник | 404-05-27-20СП | - |
1 | - |
| 13 | 1 | Воздухоочиститель циклонный | 1502-05-13СП | 1 |
- | - |
| 13 | 1 | Воздухоочиститель циклонный | 1502-05-13-20СП | - |
1 | - |
| 14 | 1 | Воздухоочиститель | 1502-05-12СП | 1 |
- | - |
| 14 | 1 | Воздухоочиститель | 1502-05-12-20СП | - |
1 | - |
| 15 | 1 | Пробка | 375 430 | 2 |
- | - |
| 15 | 1 | Пробка | 37 5430-20 | - |
2 | - |
| 16 | 1 | Кольцо 14x20 МН 152-62 | - | 3 |
3 | - |
| 17 | 1 | Прокладка патрубка выпуска | Т850.1118260 | 1 |
1 | - |
| 18 | 1 | Шайба 10 (допускается замена на поз.19) | 310 170 | 6 |
- | - |
| 18 | 1 | Шайба 10 | 31 0170-20 | - |
6 | - |
| 19 | 1 | Шайба 10 (312300-П2) допускается замена на поз.18 | - | 6 |
6 | - |
| 20 | 1 | Гайка М10-6Н (250512-П5) | - | 6 |
6 | - |
| 21 | 1 | Газовод | 1502-05-30СП | 1 |
- | - |
| 21 | 1 | Газовод | 1502-05-30-20СП | - |
1 | - |
| 22 | 1 | Болт М10-6gx50 | - | 1 |
1 | - |
| 23 | 1 | Воздуховод | 1502-05-16СП | 1 |
- | - |
| 23 | 1 | Воздуховод | 1502-05-16-20СП | - |
1 | - |
| 24 | 1 | Хомут | 46-47-189-03СП | 4 |
- | - |
| 24 | 1 | Хомут | 46-47-189-03-20СП | - |
4 | - |
| 25 | 1 | Рукав | 46 1901-05 | 2 |
- | - |
| 25 | 1 | Рукав | 46 1901-05-20 | - |
2 | - |
| 26 | 1 | Воздуховод | 1502-05-14СП | 1 |
- | - |
| 26 | 1 | Воздуховод | 1502-05-14-20СП | - |
1 | - |
| 27 | 1 | Хомуты стяжные червячные ПО4.435.002 ТУ 1055-У-02 (допускается замена на поз.48) | - | 2 |
2 | - |
| 28 | 1 | Хомут (доп. замена на поз.27) | 46-60-366СП | 2 |
- | - |
| 28 | 1 | Хомут | 46-60-366-20СП | - |
2 | - |
| 29 | 1 | Рукав | 46 1401-04 | 1 |
- | - |
| 29 | 1 | Рукав | 46 1401-04-20 | - |
1 | - |
| 30 | 1 | Прокладка | 450 033 | 1 |
- | - |
| 30 | 1 | Прокладка | 45 0033-20 | - |
1 | - |
| 31 | 1 | Шайба 8 | 310 150 | 6 |
- | - |
| 31 | 1 | Шайба 8 | 31 0150-20 | - |
6 | - |
| 32 | 1 | Гайка М16x1,5 | - | 8 |
8 | - |
| 33 | 1 | Шайба 16 | 310 270 | 4 |
- | - |
| 33 | 1 | Шайба 16 | 31 0270-20 | - |
4 | - |
| 34 | 1 | Шпилька М16x(2-3n/ 1,5-6g)x55 ГОСТ 22034-76 | 290 560 | 4 |
4 | - |
| 35 | 1 | Болт | 285 230 | 2 |
- | - |
| 35 | 1 | Болт | 28 5230-20 | - |
2 | - |
| 36 | 1 | Корпус | 0602-05-45 | 1 |
1 | - |
| 37 | 1 | Клапан | 0602-05-46 | 1 |
1 | - |
| 38 | 1 | Направляющая | 0602-05-47 | 1 |
1 | - |
| 39 | 1 | Болт М8-6gx30 | - | 4 |
4 | - |
| 40 | 1 | Хомут | 403-05-25 | 4 |
- | - |
| 40 | 1 | Хомут | 403-05-25-20 | - |
4 | - |
| 41 | 1 | Датчик сигнализатора засоренности воздушного фильтра 13.3839.600 ТУ 37.003.1025-80 | - | 1 |
1 | - |
| 42 | 1 | Колпачок защитный | 404-05-92 | 1 |
1 | - |
| 43 | 1 | Болт М12x1,25-6gx40 | - | 4 |
4 | - |
| 44 | 1 | Шайба 12ОТ | - | 8 |
8 | - |
| 45 | 1 | Шайба 12x2 | 310 210 | 12 |
- | - |
| 45 | 1 | Шайба 12x2 | 31 0210-20 | - |
12 | - |
| 46 | 1 | Болт М12x1,25-6gx45 | 280 360 | 4 |
- | - |
| 46 | 1 | Болт М12x1,25-6gx45 | 28 0360-20 | - |
4 | - |
| 47 | 1 | Гайка М12x1,25 | - | 4 |
4 | - |
