Инженерные машины

Электрооборудование крыши кабины (312001-10-12СП)

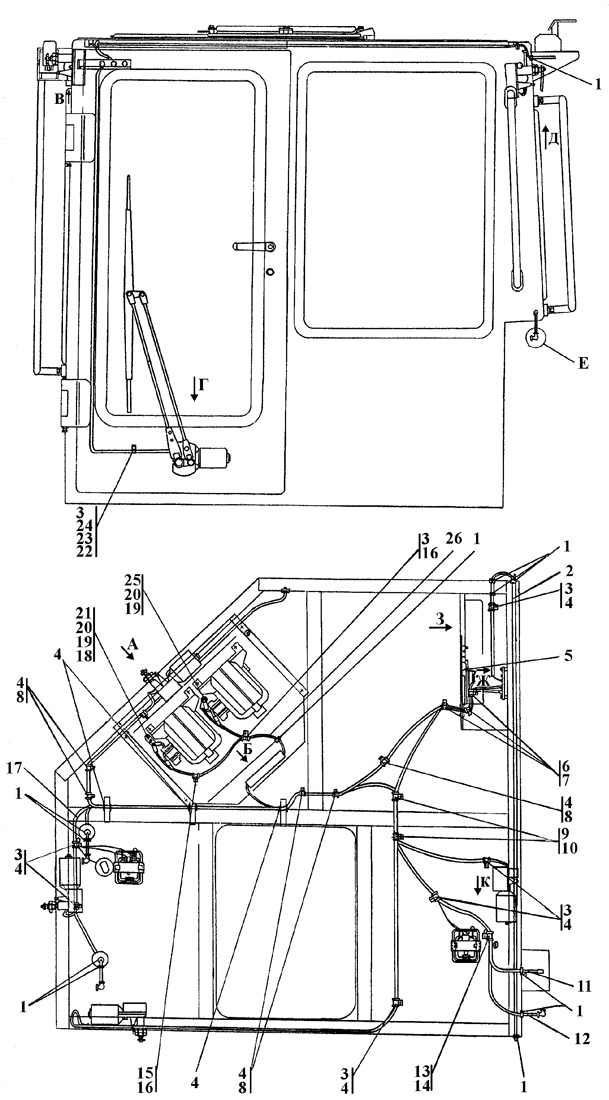

Рис.1

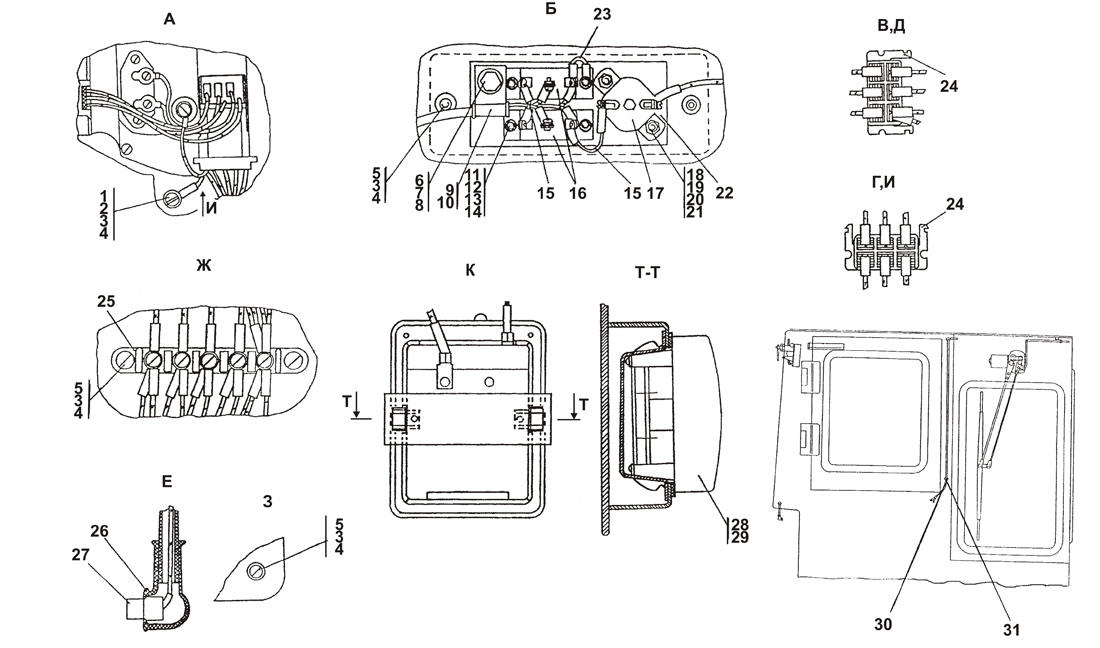

Рис.2

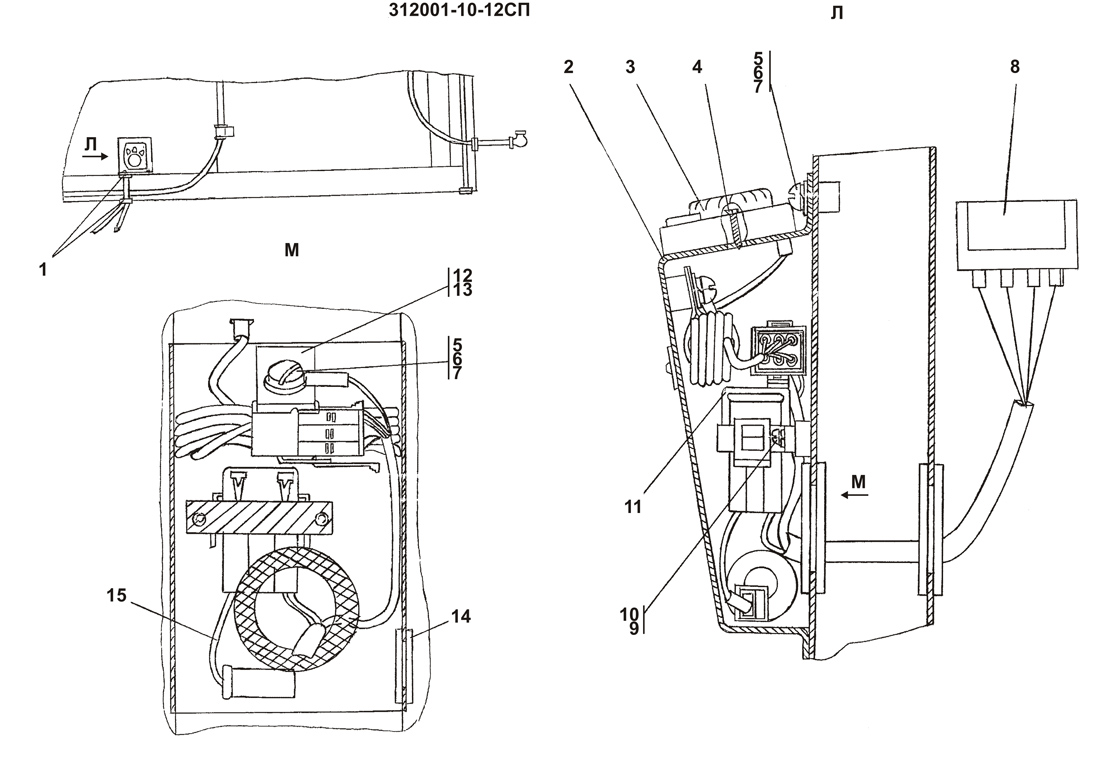

Рис.3

№ п/п	№ рис.	Наименование	Код детали	УХЛ	Т	У
0	0	Электрооборудование крыши кабины	312001-10-12-01СП	1	-	-
0	0	Электрооборудование крыши кабины	312001-10-12-10СП	-	-	1
0	0	Электрооборудование крыши кабины	312001-10-12-20СП	-	1	-
1	1	Кольцо	700-40-6695	13	13	13
2	1	Жгут	312001-10-106СП	1	-	1
2	1	Жгут	312001-10-106-20СП	-	1	-
3	1	Хомутик	415 119	7	7	7
4	1	Прокладка	700-40-6684-04	11	11	11
5	1	Блок выключателей	405-10-133СП	1	-	1
5	1	Блок выключателей	405-10-133-20СП	-	1	-
6	1	Хомутик	58-41-2006-04	3	3	3
7	1	Прокладка	700-40-6684-02	3	3	3
8	1	Хомутик	700-41-2866	9	8	9
9	1	Хомутик	58-41-2006-01	2	2	2
10	1	Прокладка	700-40-6684-03	2	2	2
11	1	Провод	312001-10-114СП	1	-	1
11	1	Провод	312001-10-114-20СП	-	1	-
12	1	Провод	312001-10-109СП	1	-	1
12	1	Провод	312001-10-109-20СП	-	1	-
13	1	Прокладка	700-40-6684-07	1	1	1
14	1	Хомутик	700-41-3310	1	1	1
15	1	Хомутик	415 090	1	1	1
16	1	Прокладка	700-40-6684-06	7	7	7
17	1	Жгут	312001-10-100СП	1	-	1
17	1	Жгут	312001-10-100-20СП	-	1	-
18	1	Панель соединительная 14.3723 000 ТУ 37.003.1358-93	-	1	1	1
19	1	Шайба 6	310 110	18	-	18
19	1	Шайба 6	31 0110-20	-	12	-
20	1	Шайба 6Т	-	18	12	18
21	1	Винт В.М6-6gx22	-	2	2	2
22	1	Шайба 8	310 150	22	-	22
22	1	Шайба 8	31 0150-20	-	22	-
23	1	Шайба 8Т	-	22	22	22
24	1	Болт М8-6gx16 ГОСТ 7796-70	-	22	22	22
25	1	Винт В.М6-6gx12	-	4	4	4
26	1	Жгут	312501-10-115СП	1	-	1
26	1	Жгут	312501-10-115-20СП	-	1	-
1	2	Провод	404-10-180-51СП	4	-	4
1	2	Провод	404-10-180-51-20СП	-	4	-
2	2	Винт В.М6-6gx8	350 420	4	-	4
2	2	Винт В.М6-6gx8	35 0420-20	-	4	-
3	2	Шайба 6Т	-	18	12	18
4	2	Шайба 6	310 110	18	-	18
4	2	Шайба 6	31 0110-20	-	12	-
5	2	Винт В.М6-6gx16	-	8	8	8
6	2	Болт М8-6gx16 ГОСТ 7796-70	-	22	22	22
7	2	Шайба 8Т	-	22	22	22
8	2	Шайба	310 150	22	-	22
8	2	Шайба	31 0150-20	-	22	-
9	2	Хомутик	415 119	7	7	7
10	2	Прокладка	700-40-6684-06	7	7	7
11	2	Винт В.М4-6gx16	-	4	4	4
12	2	Гайка М4	-	4	4	4
13	2	Шайба 4	-	4	4	4
14	2	Шайба 4	310 050	4	-	4
14	2	Шайба 4	31 0050-20	-	4	-
15	2	Провод	404-10-180-55СП	2	-	2
15	2	Провод	404-10-180-55-20СП	-	2	-
16	2	Переключатель ППН-45	4 573 737 320	2	-	-
16	2	Переключатель ППН-45,экспорт	4 573 737 325	-	-	2
16	2	Переключатель ППН-45,Т	4 573 737 326	-	2	-
17	2	Предохранитель термобиметаллический 29.3722 ТУ 37 003.1415-92	4 573 731 494	1	1	1
18	2	Винт В.М5-6gx16	-	2	2	2
19	2	Гайка М5	-	2	2	2
20	2	Шайба 5	-	2	2	2
21	2	Шайба 5	310 080	2	-	2
21	2	Шайба 5	31 0080-20	-	2	-
22	2	Плата	ТТ2501-10-142СП	1	-	1
22	2	Плата	ТТ2501-10-142-20СП	-	1	-
23	2	Провод	2702-10-131-39СП	1	-	1
23	2	Провод	2702-10-131-39-20СП	-	1	-
24	2	Колодка гнездовая 602606	4 573 739 009	4	4	4
25	2	Панель соединительная 17.3723000 ТУ 37.003.1358-93	4 573 732 131	1	1	1
26	2	Наконечник	700-40-5607	5	5	5
27	2	Колодка гнездовая 602602	4 573 739 003	5	5	5
28	2	Лампа накаливания А24-21-3 ГОСТ 2023.1-88	3 466 212 410	2	2	2
29	2	Плафон 0026.123714 ТУ 37.458.064-90	4 573 723 305	2	2	2
30	2	Жгут	312001-10-105СП	1	-	1
30	2	Жгут	312001-10-105-20СП	-	1	-
31	2	Кольцо	700-40-6736	2	2	2
1	3	Прокладка	700-40-6684-04	12	11	12
2	3	Кожух	311502-10-148СП	1	1	1
3	3	Мини-регулятор*	-	1	-	1
4	3	Шуруп 2-3x25 ГОСТ1144-80	-	1	-	1
5	3	Винт ВМ6-6gx12	-	4	4	4
6	3	Шайба 6Т	-	18	12	18
7	3	Шайба 6	310 110	18	-	18
7	3	Шайба 6	31 0110-20	-	12	-
8	3	Кожух	311502-10-145СП	1	1	1
9	3	Шайба 3	-	4	4	4
10	3	Винт ВМ3-6gx10	-	2	-	2
11	3	Блок предохранителей*	-	1	-	1
12	3	Кольцо	700-40-6684-04	13	12	13
13	3	Хомутик	700-41-2866	9	8	9
14	3	Кольцо	700-40-6695	13	12	13
15	3	Провод	311502-10-149СП	1	1	1
