Гидротрансформатор с редуктором привода насосов (2001-14-1-01СП)

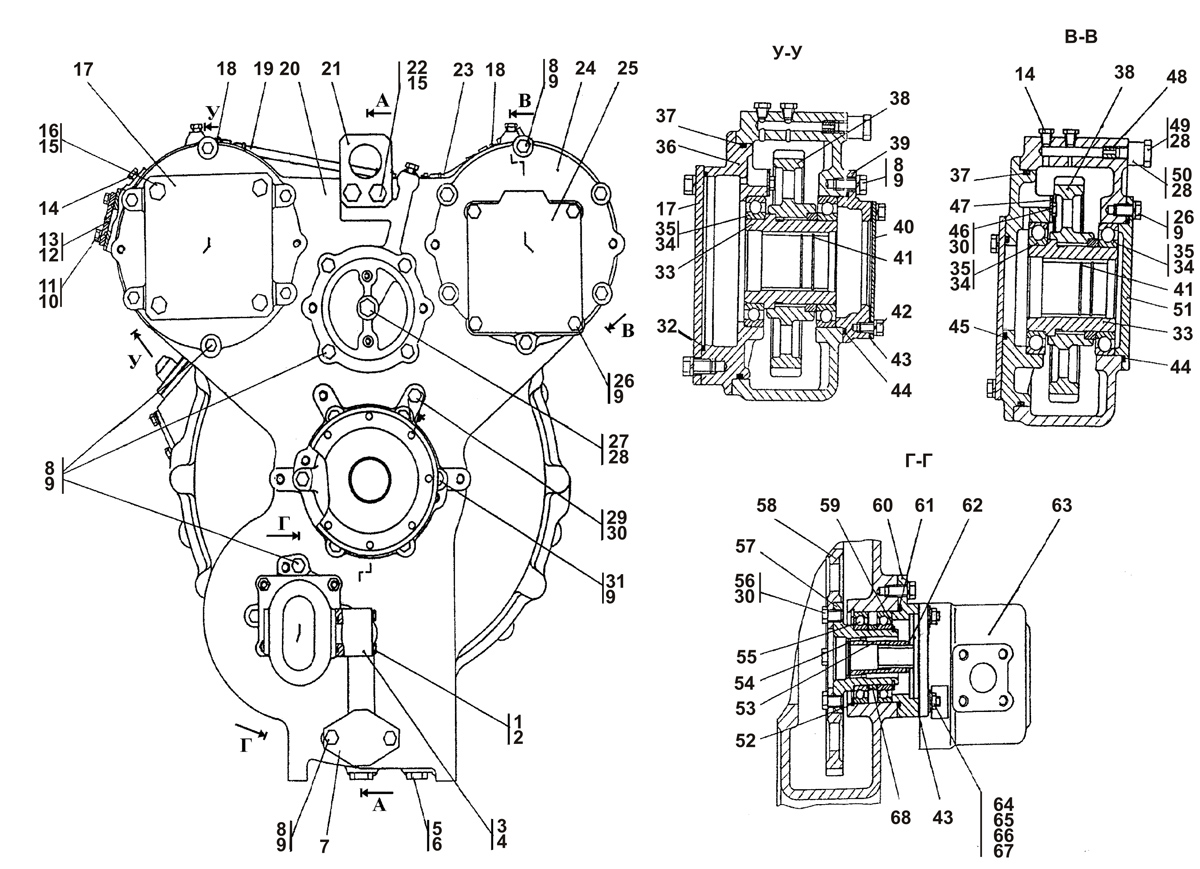

Рис.1

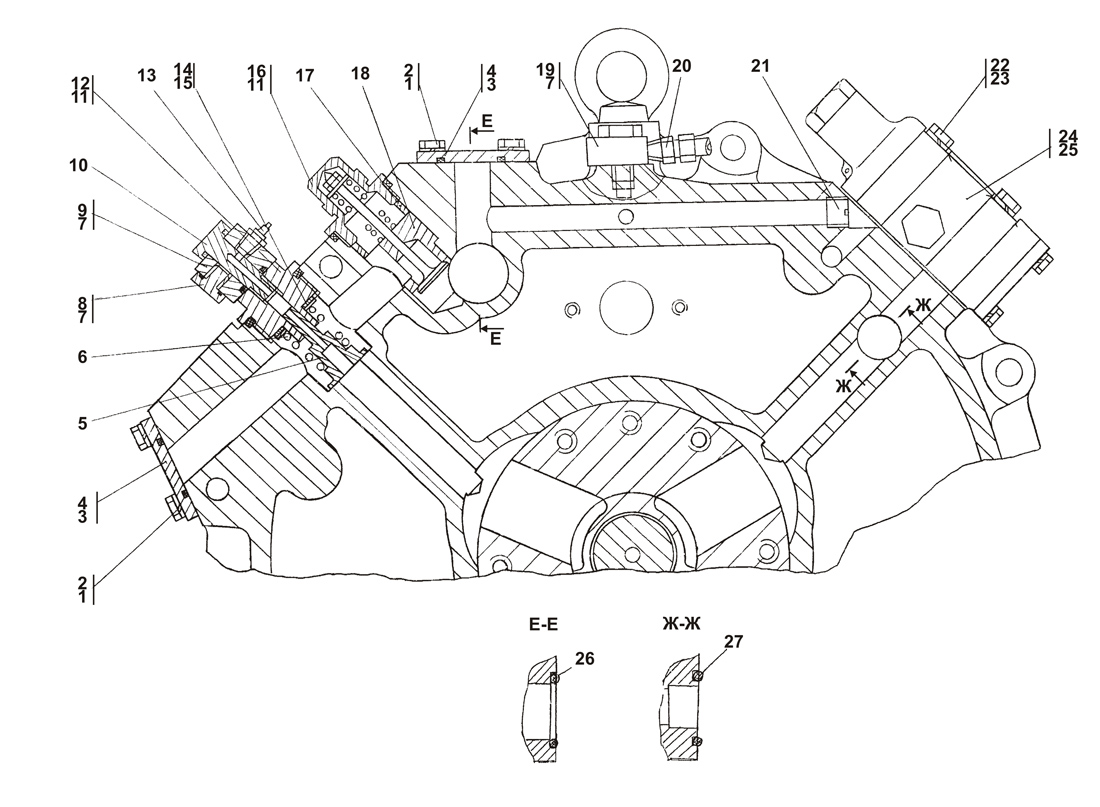

Рис.2

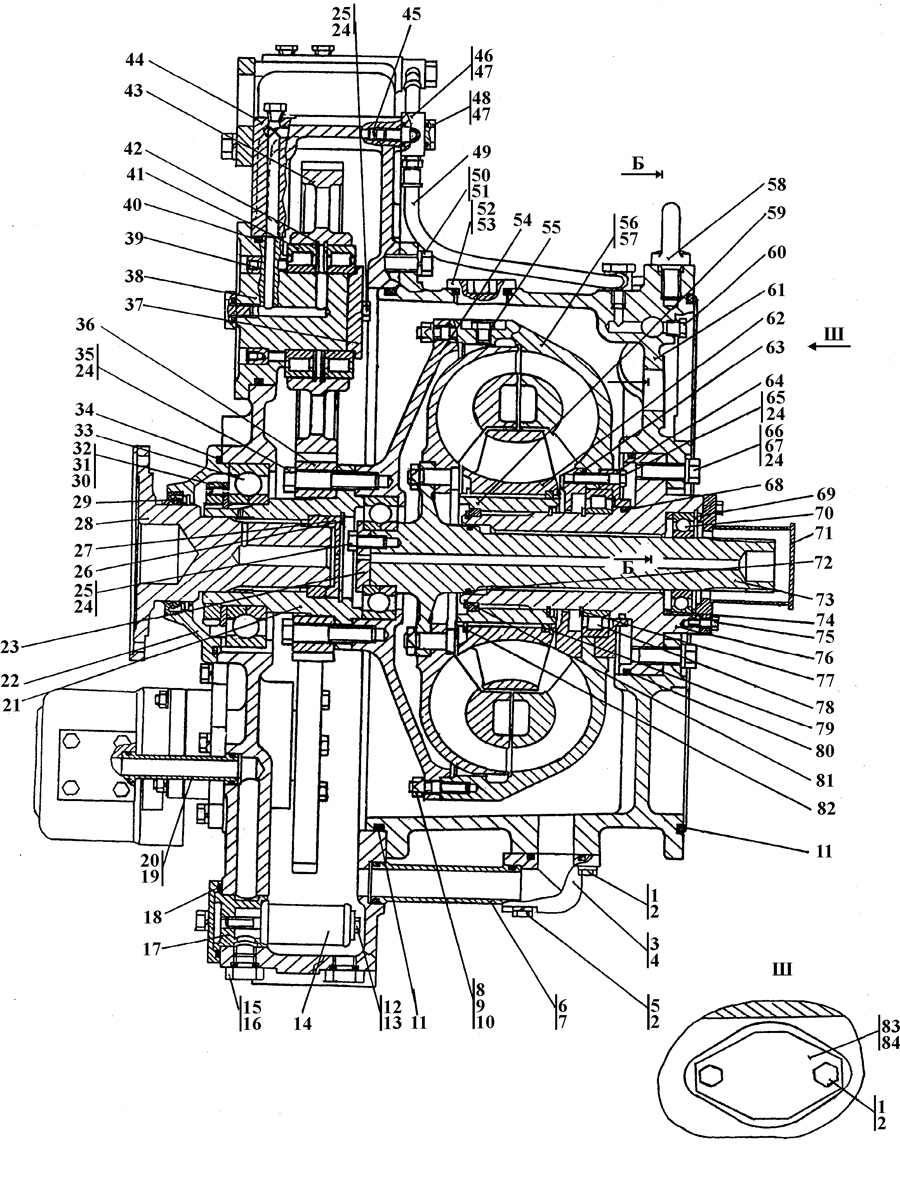

Рис.3

№ п/п№ рис.НаименованиеКод детали
УХЛ
Т
У
00Гидротрансформатор с редуктором привода насосов2001-14-1-01СП
1
-
-
00Гидротрансформатор с редуктором привода насосов2001-14-1-01-20СП
-
1
-
11Болт М8-6gx75280 165
4
-
-
11Болт М8-6gx7528 0165-20
-
4
-
21Шайба 8Т-
8
8
-
31Фланец2001-14-57
1
1
-
41Кольцо 045-050-30-2-51-1668-
3
3
-
51Пробка375 625
2
-
-
51Пробка37 5625-20
-
2
-
61Кольцо 016-020-25-2-51-1668-
2
2
-
71Крышка2001-14-27
1
1
-
81Болт М12-6gx30-
26
26
-
91Шайба 12 ОТ-
48
48
-
101Шайба 10 ОТ-
20
20
-
111Болт М10-6gx25280 230
14
-
-
111Болт М10-6gx2528 0230-20
-
14
-
121Кольцо 039-045-36-2-51-1668-
3
3
-
131Крышка2001-14-30
3
3
-
141Пробка КГ 1/4? ТУ 23.1.506-9137 0250-08
7
7
-
151Шайба 16 ОТ-
16
16
-
161Болт М16x1,5-6gx25280 515
4
-
-
161Болт М16x1,5-6gx2528 0515-20
-
4
-
171Крышка2001-14-55
1
1
-
181Штуцер2701-12-44
3
-
-
181Штуцер2701-12-44-20
-
3
-
191Рукав2501-20-113СП
2
-
-
191Рукав2501-20-113-20СП
-
2
-
201Корпус2001-14-2
1
-
-
201Корпус2001-14-2-20
-
1
-
211Кронштейн2001-14-34
1
1
-
221Болт М16x1,5-6gx38280 535
12
-
-
221Болт М16x1,5-6gx3828 0535-20
-
12
-
231Рукав2501-20-113-07СП
1
-
-
231Рукав2501-20-113-07-20СП
-
1
-
241Крышка2001-14-6-01
1
1
-
251Крышка2501-20-33
2
-
-
251Крышка2501-20-33-20
-
2
-
261Болт М12-6gx25-
12
12
-
271Пробка375 331
3
-
-
271Пробка37 5331-20
-
3
-
281Кольцо 018-022-25-2-51-1668-
12
12
-
291Болт285 330
6
6
-
301Проволока 1,6-0-С ГОСТ 3282-74-
3м
3м
-
311Болт М12-6gx35-
6
6
-
321Кольцо 190-195-36-2-51-1668-
2
2
-
331Вал2001-14-53
2
2
-
341Подшипник 118Л ГОСТ8338-75 (доп. зам. на поз.35)-
4
4
-
351Подшипник 118 (доп. зам. на поз.34)-
4
4
-
361Крышка312001-14-1
1
1
-
371Кольцо 240-250-58-2-3 ГОСТ 18829-73-
2
2
-
381Шестерня2001-14-16СП
2
2
-
391Крышка312001-14-2
1
1
-
401Крышка2001-14-56
1
1
-
411Кольцо С60700-58-2088
3
3
-
421Болт М10-6gx20-
8
8
-
431Прокладка450 302
2
2
-
441Кольцо 150-155-36-2-51-1668-
2
2
-
451Кольцо 104-110-36-2-51-1668-
2
2
-
461Болт285 120
4
4
-
471Планка2001-14-39
2
2
-
481Пробка2001-14-46
3
3
-
491Болт зажимной2701-12-45
4
-
-
491Болт зажимной2701-12-45-20
-
4
-
501Угольник2501-20-57-01
1
1
-
511Крышка2001-14-26
1
1
-
521Кольцо С95580 721
1
1
-
531Муфта2001-14-47
1
1
-
541Кольцо С36580 320
1
1
-
551Подшипник 112-
2
2
-
561Болт285 320
4
4
-
571Фланец2001-14-22
1
1
-
581Шестерня2001-14-20
1
1
-
591Кольцо С60580 609
1
1
-
601Крышка2001-14-21
1
1
-
601Шайба 10310 180
4
-
-
601Шайба 1031 0180-20
-
4
-
611Кольцо 104-110-36-2-51-1668-
1
1
-
621Кольцо С25700-58-2332
1
1
-
631Насос НШ32УК-3-
1
-
-
631Насос НШ32УК-3Т-
-
1
-
641Шпилька295 220
4
-
-
641Шпилька29 5220-20
-
4
-
651Шайба 10 ОТ-
4
4
-
671Гайка М10 ГОСТ 5915-70-
4
4
-
681Кольцо2001-14-40
1
1
-
22Шайба 10 ОТ-
20
20
-
32Фланец2001-14-16
1
1
-
62Втулка2001-14-48
1
1
-
72Кольцо 032-038-36-2-51-1668-
2
2
-
82Шпилька М12х25290 320
24
-
-
82Шпилька М12х2529 0320-20
-
24
-
92Пластина стопорная31 5215-01
12
12
-
102Гайка М12x1,25 ГОСТ 5915-70300 213
24
24
-
112Кольцо40 0468-15
2
2
-
132Втулка2001-14-37
1
1
-
142Маслозаборник312501-90-24СП
1
1
-
152Пробка375 625
2
-
-
152Пробка37 5625-20
-
2
-
162Кольцо 016-020-25-2-51-1668-
2
2
-
172Втулка2001-14-49
1
1
-
182Кольцо 066-071-30-2-51-1668-
1
1
-
202Втулка2001-14-58
1
1
-
212Ступица2001-14-18СП
1
1
-
222Крышка2001-14-76
1
1
-
232Крышка2001-14-33
1
1
-
242Проволока 1,6-0-С ГОСТ 3282-74-
3м
3м
-
252Болт285 330
6
6
-
262Кольцо С80580 676
1
1
-
272Заглушка2001-14-64
1
1
-
282Фланец2001-14-15
1
1
-
292Манжета 95-120-12 BABSL ASDIN3761(Art.-Nr.2315)-
1
1
-
302Винт М8-6gx16350 520
1
1
-
312Гайка2501-12-117
1
1
-
322Пластина2501-12-116
1
1
-
332Подшипник 6-176220 БТ ГОСТ 8995-75-
1
1
-
342Кольцо 190-195-36-2-51-1668-
2
2
-
352Болт 3М16x1,5-6gx70280 561
12
12
-
362Шестерня2001-14-17
1
1
-
372Крышка2001-14-31
1
1
-
382Крышка2001-14-7
1
1
-
392Заглушка2001-14-42
2
2
-
402Кольцо 135-145-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84-
1
1
-
412Подшипник 42215КМ-
2
2
-
422Кольцо С130580 821
2
2
-
432Шестерня2001-14-18
1
1
-
442Корпус2001-14-2
1
-
-
442Корпус2001-14-2-20
-
1
-
452Пробка2001-14-46
3
3
-
462Угольник2501-20-57-01
1
1
-
472Кольцо 018-022-25-2-51-1668-
12
12
-
482Болт зажимной2701-12-45
4
-
-
482Болт зажимной2701-12-45-20
-
4
-
492Рукав2501-20-113СП
2
-
-
492Рукав2501-20-113-20СП
-
2
-
502Болт М16x1,5-6gx38280 535
12
-
-
502Болт М16x1,5-6gx3828 0535-20
-
12
-
512Шайба 16 ОТ-
16
16
-
522Пробка700-37-2140
1
-
-
522Пробка700-37-2140-20
-
1
-
532Кольцо 045-050-30-2-51-1668-
3
3
-
542Корпус2001-14-15СП
1
1
-
552Пробка375 332
1
1
-
562Колесо насосное2001-14-50
1
1
-
572Штифт32 355
2
2
-
582Рым-болт М16280 590
1
-
-
582Рым-болт М1628 0590-20
-
1
-
592Муфта2001-14-20СП
1
1
-
602Пробка КГ1/4? ТУ 23.1.506-9137 0250-08
7
7
-
612Корпус2001-14-1
1
-
-
612Корпус2001-14-1-20
-
1
-
622Колесо реактора2001-14-5
1
1
-
632Коллектор2001-14-10
1
1
-
642Стакан2001-14-11
1
1
-
662Болт285 535
10
10
-
672Шайба315 271
10
10
-
682Кольцо уплотнительное2501-12-181-22
1
1
-
692Кольцо С100580 765
1
1
-
702Подшипник 211А ГОСТ 8338-75-
1
1
-
712Крышка2001-14-22СП
1
1
-
722Кольцо уплотнительное2001-14-70
1
1
-
732Колесо турбинное2001-14-21СП
1
1
-
742Кольцо2001-14-38
1
1
-
752Болт М10-6gx20-
8
8
-
762Ось реактора2001-14-19СП
1
1
-
772Кольцо585 720
2
2
-
782Подшипник 6-32119Л-
1
1
-
792Кольцо2001-14-45
1
1
-
802Кольцо 205-215-58-2-3 ГОСТ 18829-73-
1
1
-
812Кольцо С85580 679
1
1
-
822Кольцо С130580 820
1
1
-
832Крышка2001-14-81
1
1
-
842Кольцо 049-055-36-2-51-1668-
1
1
-
13Шайба 10 ОТ-
20
20
-
23Болт М10-6gx25280 230
14
-
-
23Болт М10-6gx2528 0230-20
-
14
-
33Кольцо 039-045-36-2-51-1668-
3
3
-
43Крышка2001-14-30
2
2
-
53Втулка2501-14-58
1
1
-
63Пружина38 327
1
1
-
73Кольцо 018-022-25-2-51-1668-
12
12
-
83Пробка375 331
3
-
-
83Пробка37 5331-20
-
3
-
93Переходник1101-15-52
1
-
-
93Переходник1101-15-52-20
-
1
-
103Болт зажимной2501-20-8-01
1
-
-
103Болт зажимной2501-20-8-01-20
-
1
-
113Кольцо 045-050-30-2-51-1668-
3
3
-
123Пробка (допускается замена на поз.16)2501-14-59
1
1
-
133Датчик аварийного давления масла 3602.3829 ТУ37.453.092-93-
1
1
-
143Шайба46-05-764
2
2
-
153Кольцо47-59-205
5
5
-
163Крышка2001-14-60
1
1
-
173Втулка2001-14-41
1
1
-
183Клапан201-14-17СП
1
1
-
193Угольник2501-20-58
3
3
-
203Штуцер2701-12-44
3
-
-
203Штуцер2701-12-44-20
-
3
-
213Пробка 3-кг1/4? ТУ23.1.506-91370 260
1
1
-
223Болт М12-6gx90280 388
4
-
-
223Болт М12-6gx9028 0388-20
-
4
-
233Шайба 12 ОТ-
48
48
-
243Клапан2501-15-138СП
1
-
-
243Клапан2501-15-138-20СП
-
1
-
253Прокладка700-40-5336
1
-
-
253Прокладка700-40-5336-20
-
1
-
263Кольцо 042-050-46-2-51-1668-
2
2
-
273Кольцо 075-081-36-2-3 ГОСТ 18829-73-
1
1
-
