Установка бака топливного (311502-25-1-01СП)

Рис.1

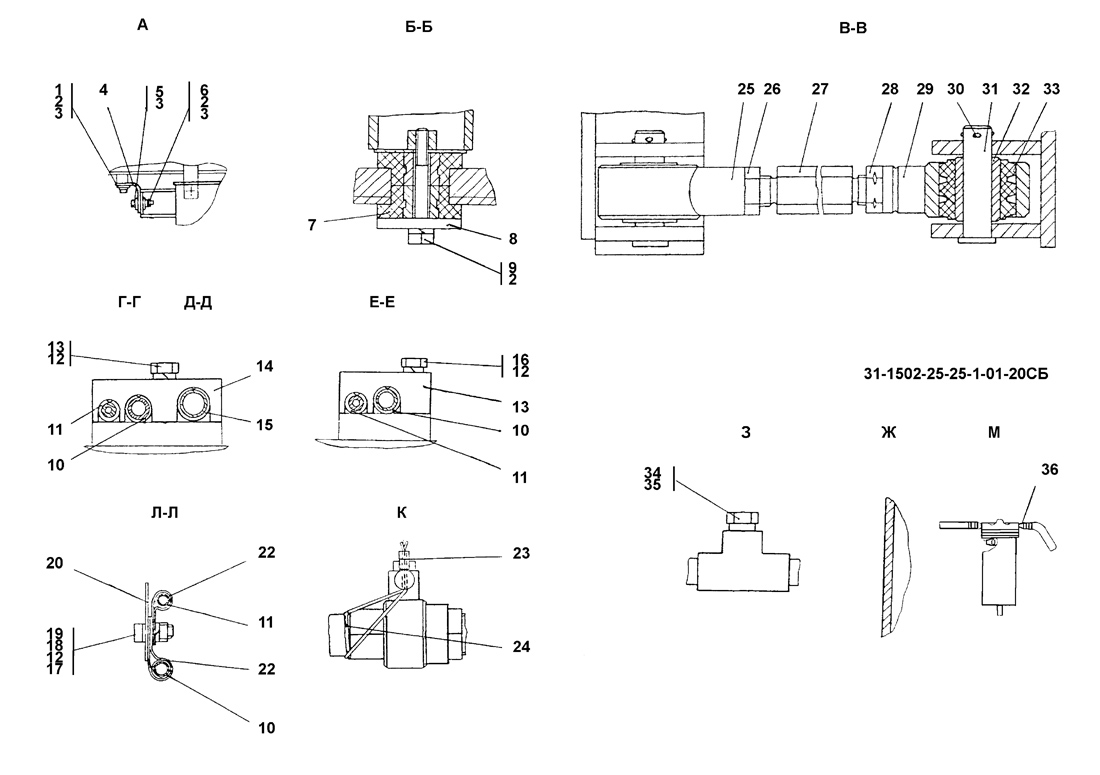

Рис.2

№ п/п	№ рис.	Наименование	Код детали	УХЛ	Т	У
0	0	Установка топливного бака	311502-25-1-01СП	1	-	-
0	0	Установка топливного бака	311502-25-1-01-20СП	-	1	-
1	1	Рукав d12	404-26-213-02СП	1	-	-
1	1	Рукав d12	404-26-213-02-20СП	-	1	-
2	1	Кольцо 012-016-25-2-51-1668 ТУ2531-260-00149245-00	-	2	2	-
3	1	Хомут (допускается замена на поз.4)	41 5190СП	4	4	-
4	1	Хомут 11018-У-02 (допускается замена на поз.3)	-	4	4	-
5	1	Рукав	46 0401-01	1	-	-
5	1	Рукав	46 0401-01-20	-	1	-
6	1	Рукав	46 0601-04	1	-	-
6	1	Рукав	46 0601-04-20	-	1	-
7	1	Хомут (допускается замена на поз.8)	41 5190-02СП	10	10	-
8	1	Хомут 1028-У-02 (допускается замена на поз.7)	-	8	8	-
9	1	Болт М24x2-6gx55	280 819	2	-	-
9	1	Болт М24x2-6gx55	28 0819-20	-	2	-
10	1	Шайба 24Т	-	2	2	-
11	1	Шайба 24	310 350	2	-	-
11	1	Шайба 24	31 0350-20	-	2	-
12	1	Кронштейн	312001-25-34СП	1	-	-
12	1	Кронштейн	312001-25-34-20СП	-	1	-
13	1	Трубопровод	311502-25-19-01СП	1	-	-
13	1	Трубопровод	311502-25-19-01-20СП	-	1	-
14	1	Рукав	46 0401-07	1	-	-
14	1	Рукав	46 0401-07-20	-	1	-
15	1	Трубопровод	311502-25-14-01СП	1	-	-
15	1	Трубопровод	311502-25-14-01-20СП	-	1	-
16	1	Рукав	46 0601-11	1	-	-
16	1	Рукав	46 0601-11-20	-	1	-
17	1	Трубопровод (доп. зам. на поз.18)	311502-25-16СП	1	-	-
17	1	Трубопровод	311502-25-16-20СП	-	1	-
18	1	Трубопровод (доп. зам. на поз.17)	311502-25-17СП	1	-	-
18	1	Трубопровод	311502-25-17-20СП	-	1	-
19	1	Прокладка	700-40-6684-06	7	7	-
20	1	Хомутик	700-41-2866	4	4	-
21	1	Трубопровод	1102-25-18СП	1	-	-
21	1	Трубопровод	1102-25-18-20СП	-	1	-
22	1	Рукав	46 0601-31	1	-	-
22	1	Рукав	46 0601-31-20	-	1	-
23	1	Трубопровод	2002-25-15СП	1	-	-
23	1	Трубопровод	2002-25-15-20СП	-	1	-
24	1	Болт М8-6gx16	-	2	2	-
25	1	Шайба 8Т	-	7	7	-
26	1	Прокладка	700-40-6684-03	1	1	-
27	1	Хомутик	700-41-2548	1	1	-
28	1	Переходник	1102-25-11	1	-	-
29	1	Наконечник	1102-25-10	1	-	-
30	1	Болт М8-6gx25	-	2	2	-
31	1	Наконечник	1502-25-10	2	2	-
32	1	Фильтр грубой очистки топлива (ЯМЗ)	-	1	1	-
33	1	Рукав	46 0601-18	1	-	-
33	1	Рукав	46 0601-18-20	-	1	-
34	1	Трубопровод	311502-25-13СП	1	-	-
34	1	Трубопровод	311502-25-13-20СП	-	1	-
35	1	Бак топливный	311502-25-10СП	1	-	-
35	1	Бак топливный	311502-25-10-20СП	-	1	-
1	2	Болт М16x1,5-6gx30	280 520	1	-	-
1	2	Болт М16x1,5-6gx30	28 0520-20	-	1	-
2	2	Шайба 16.ОТ	-	6	6	-
3	2	Шайба 16x1.01	310 280	3	-	-
3	2	Шайба 16x1.01	31 0280-20	-	3	-
4	2	Стяжка	313502-25-31	1	-	-
4	2	Стяжка	313502-25-31-20	-	1	-
5	2	Болт М16x1,5-6gx38	280 535	1	-	-
5	2	Болт М16x1,5-6gx38	28 0535-20	-	1	-
6	2	Гайка М16x1,5-6Н	305 250	1	-	-
6	2	Гайка М16x1,5-6Н	30 5250-20	-	1	-
7	2	Амортизатор	2501-25-37СП	8	8	-
8	2	Накладка	1101-25-36	4	4	-
9	2	Болт М16x1,5-6gx105	280 570	4	-	-
9	2	Болт М16x1,5-6gx105	28 0570-20	-	4	-
10	2	Прокладка	700-40-6684-06	7	7	-
11	2	Прокладка	700-40-6684-15	5	5	-
12	2	Шайба 8Т	-	7	7	-
13	2	Прижим	1502-25-7	1	1	-
13	2	Болт М8-6gx35	-	3	3	-
14	2	Хомут	2502-25-2	3	3	-
15	2	Прокладка	700-40-6684-05	3	3	-
16	2	Болт М8-6gx30	-	1	1	-
17	2	Шайба 8	310 150	2	-	-
17	2	Шайба 8	31 0150-20	-	2	-
18	2	Гайка М8-7Н	-	1	1	-
19	2	Болт М8-6gx16	-	2	2	-
20	2	Пластина	2502-43-103-01	1	1	-
22	2	Хомутик	700-41-2866	4	4	-
23	2	Пломба свинцовая	2001-80-4	1	1	-
24	2	Проволока 0,8-0-С	-	1	1	-
25	2	Втулка	312001-25-31СП	1	-	-
25	2	Втулка	312001-25-31-20СП	-	1	-
26	2	Гайка М16x1,5-6Н	-	1	1	-
27	2	Стяжка	312001-25-20	1	-	-
27	2	Стяжка	31201-25-20-20	-	1	-
28	2	Гайка М16x1,5L-6Н	300 265	1	-	-
28	2	Гайка М16x1,5L-6Н	30 0265-20	-	1	-
29	2	Втулка	312001-25-31-01СП	1	-	-
29	2	Втулка	312001-25-31-01-20СП	-	1	-
30	2	Шплинт 4x40 ГОСТ 397-79	-	2	2	-
31	2	Ось	475 550	2	-	-
31	2	Ось	47 5550-20	-	2	-
32	2	Втулка	2501-25-108-01	2	-	-
32	2	Втулка	2501-25-108-01-20	-	2	-
33	2	Втулка	400 450	2	2	-
34	2	Пробка	700-37-2077-20	-	1	-
35	2	Кольцо 12x16 МН 4152-62	-	-	1	-
36	2	Наконечник	1502-25-10	2	2	-
