Вал карданный (2001-49-1-04СП)

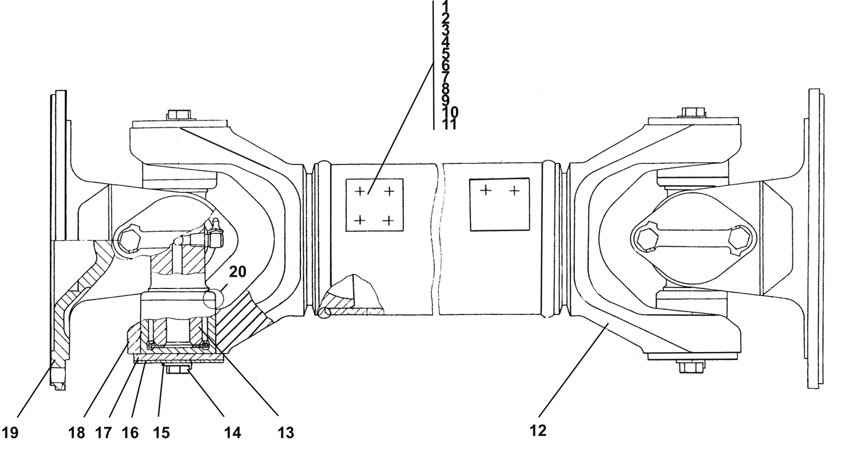

Рис.1

№ п/п№ рис.НаименованиеКод детали
УХЛ
Т
У
01Вал карданный2001-49-1-04
1
1
-
11Пластина балансировочная500А-2202069
2
2
-
21Пластина балансировочная500А-2202070
2
2
-
31Пластина балансировочная500А-2202071
2
2
-
41Пластина балансировочная500А-2202072
2
2
-
51Пластина балансировочная500А-2202073
2
2
-
61Пластина балансировочная500А-2202074
2
2
-
71Пластина балансировочная500А-2202075
2
2
-
81Пластина балансировочная500А-2202076
2
2
-
91Пластина балансировочная500А-2202077
2
2
-
101Пластина балансировочная500А-2202078
2
2
-
111Пластина балансировочная500А-2202079
2
2
-
121Вал карданный2001-49-15-40
1
1
-
131Крестовина53205-2205026-10
2
2
-
141Болт М10x1-6gx16 ОСТ 37.001.123-96201 514
16
16
-
151Пластина стопорная6422-2201041
8
8
-
161Пластина500А-2202080
3
3
-
171Крышка подшипника6422-2201040
8
8
-
181Подшипник ТУ 37.006.065-90804 707 АС10
8
8
-
191Вилка-фланец4310-2205023-10
2
2
-
201Уплотнение торцевое53205-2205036
8
8
-
